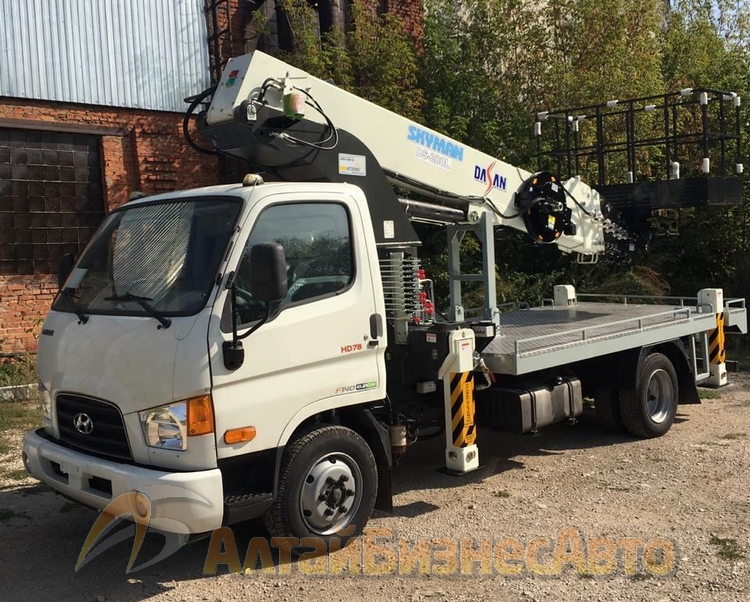

Базовое шасси

Hyundai HD-78

Колёсная формула

4х2

Двигатель

D4GA, дизельный

Максимальная мощность двигателя, л. с.

140

Рабочий объем двигателя, куб. см

3933

Максимальная грузоподъемность люльки, кг

300

Максимальный рабочий вылет, м

16

Максимальная рабочая высота подъема, м

29.7

Номинальная высота подъема, м

28.2

Время движения стрелы выдвижение / втягивание, с

41 / 40

Время подъема рабочей платформы на максимальную высоту, с

41

Угол наклона стрелы, (относительно горизонта), градус

от -17 до 79

Тип стрелы

телескопическая, 7-секционная

Габаритные размеры рабочей платформы (ДхШхВ), мм

1560х910х1100

Объем масляного бака, л

82

База, м

3,52

Колея передних колес, мм

1,120

Колея задних колес, мм

1,856

Опорный контур, мм:
- поперечный (передние, задние)
- продольный (зависит от шасси) - дополнительные (под кабиной водителя, зависит от шасси)

6,020
- -

Максимальная частота вращения поворотной рамы, об/мин

1

Грузоподъемность лебедки, кг (по отдельному заказу)

500

Скорость подъема груза лебедкой, м/мин

42

Угол поворота, градусы

± 180

Угол разворота рабочей платформы относительно продольной оси стрелы, градусы

± 90

Место управления
- при работе
- при установке на выносные опоры
- выбор операций (выносные опоре/рабочее оборудование)

Пульт радиоуправления на платформе, пульт на рабочем месте оператора на поворотной раме
Пульт управления опорами
Пульт управления опорами

Способ управления

Электрогидравлический

Входные параметры гидравлической системы:
- номинальный расход, л/мин
- номинальное давление, кг/см2

40
195

Входные параметры электрический системы:
- номинальное напряжение питания, В
- максимальный ток потребления, А

24, постоянного тока
30

Способ токоподвода к рабочему оборудованию подъемника

Кабельный от бортовой сети шасси

Инвертор (по отдельному заказу), Квт

6

Масса рабочего оборудования подъемника, не более, кг

5300

Масса автомобильного шасси, т

не менее 3,5

Системы безопасности

Предохранительный клапан, балансировочный клапан аварийного выпадения стрелы, двойной балансировочный клапан выдвижение и сложение стрелы, двойной обратный клапан аварийного выдвижение и сложение опорного цилиндра, клапан аварийной остановки оборудования, отводной клапан рабочей системы(оборудование/аутригеры), аварийный насос, аварийные световые лампы, защитный датчик от опрокидывания, весовой тензодатчик, анемометр
