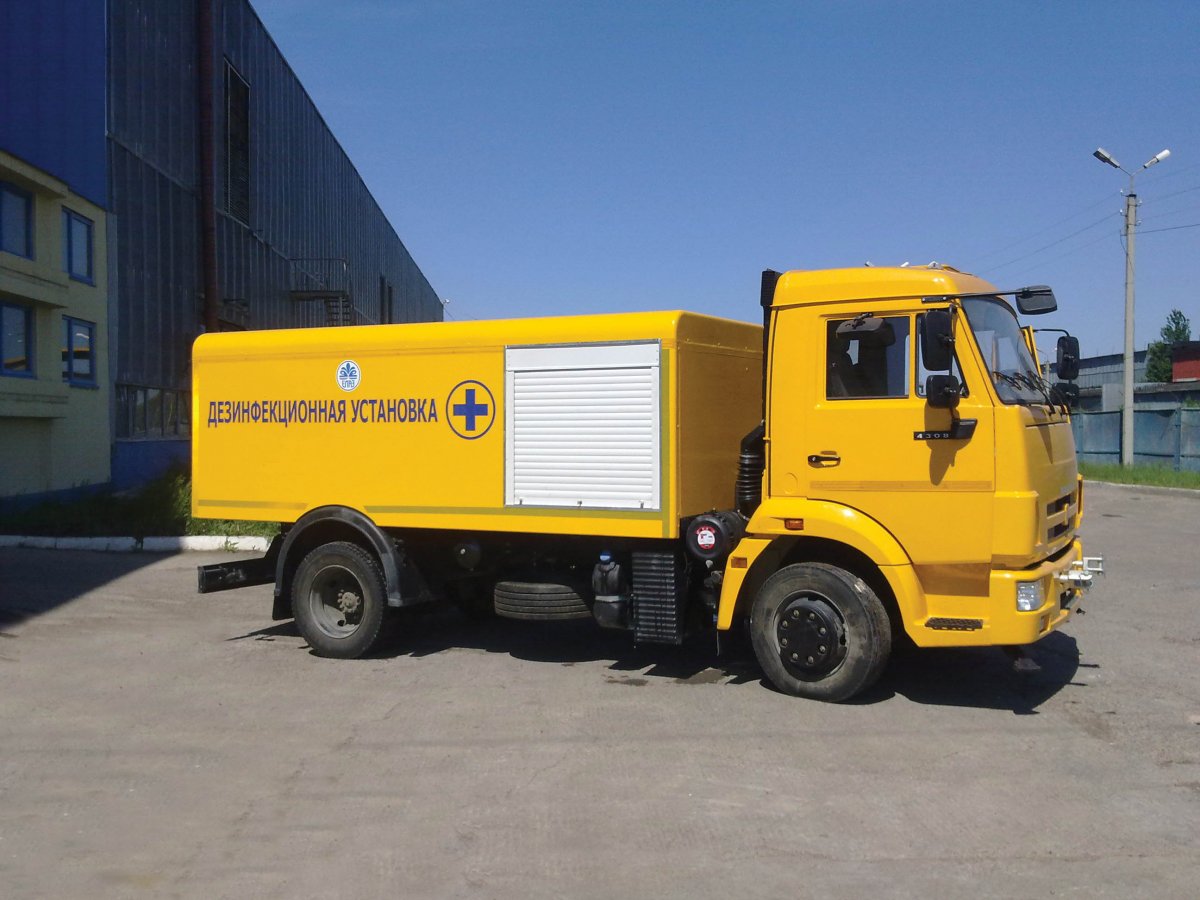

УСТАНОВКА ДЕЗИНФЕКЦИОННАЯ НА БАЗЕ ШАССИ КАМАЗ (УД-Е)

Установка дезинфекционная смонтированная на автомобильном шасси предназначена для эксплуатации по прямому назначению при температурах от 0 °С до плюс 30 °С, условия хранения и транспортировки при температурах от минус 45 °С до плюс 40 °С.


СОСТАВ УСТАНОВКИ

Установка состоит из следующих основных частей:

Цистерна металлическая толщиной 3 мм разделенная на два отсека. В заднем отсеке размещаются канистры с маточным раствором.

Бак металлический в составе с подогревателем и темплообменником. Для контроля температуры рабочего раствора устанавливается термометр манометрический ТКП-100ЭК- М1-УХЛ4 с термодатчиком.

Подогреватель рабочего раствора факельный 144.8106- 30 работающий от бортовой сети автомобиля. Теплопроизводительность подогревателя 35 кВт. Подогреватель маточного раствора (осуществляется через ТЭН).

Канистры пластиковые для маточного раствора (12 штук по 25 литров), возможен вариант поставки металлических канистр.

Насос ручной РК-2.

Насос вихревой ВК 2/2,6.

Привод насоса от КОМ через карданный вал и клиноременную передачу.

Клапанная коробка, включающая напорный ресивер, приемный коллектор и запорную арматуру.

Система трубопроводов рабочего раствора.

Катушка для напорных шлангов.

Приемный шланг длиной не менее 4,5 м и условным проходом 50 мм ± 2 мм предназначенный для забора воды из водоема.

Ручной ствол со сменными распылителями и шлангом условным проходом 15 мм±2 мм, длиной шланга 15 м, предназначенный для подачи рабочего раствора к месту дезинфекционной обработки.

Футляр для ЗИП размерами, мм (ДхШхВ) 310±ЗхЗ 10±3х46±3.


Работы, выполняемые ручным стволом:

1. Мойка направленной струей жидкости:

- длина горизонтально направленной струи, не менее 6 м при давлении по манометру 0,3 МПа (3 кг/см2);

- производительность (расход жидкости), 18 л/мин;

- температурный режим - до 50 °С.

2. Влажная дезинфекция направленными аэрозолями:

- угол распыла, 60°;

- производительность (расход жидкости) 12 л/мин.


Работы, выполняемые стационарными устройствами:

1. Обработка площадок струей жидкости:

- концевые устройства для подачи жидкости - две щелевые форсунки, установленные в передней части автомобиля - носителя; форсунки могут быть повернуты и закреплены в любом положении относительно двух взаимно перпендикулярных осей. Угол вращения форсунок относительно оси 90 °;

- суммарная производительность (расход жидкости) форсунок - 40 л/мин;

- угол распыла в горизонтальной плоскости - 90°.

2. Объемная обработка помещений аэрозолями:

- концевые устройства для подачи жидкости - два аэрозольных распылителя, установленные в задней части автомобиля - носителя; распылители могут быть повернуты и закреплены в любом положении относительно двух взаимно перпендикулярных осей. Угол вращения форсунок относительно оси 90 °;

- суммарная производительность (расход жидкости) распылителей - 20 л/мин;

- угол распыла 90°.
