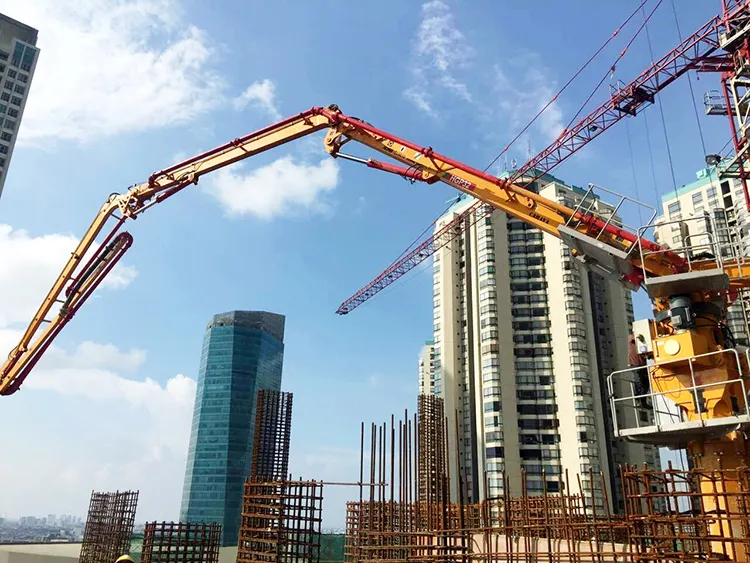

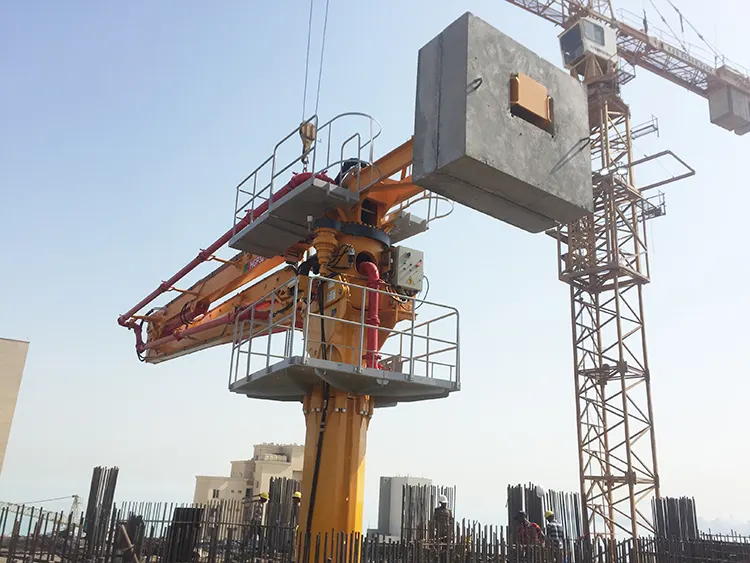

Бетонораспределительная стрела HGP32 применяется в сочетании с бетононасосом и может подниматься по мере заливки этажей строящегося здания – это делает ее идеальным устройством для бетонирования. В проектно-конструкторских работах были задействованы передовые технологии распределительных машин Schwing, а одним из методов проектирования выступил конечно-элементный анализ. Конструкция бетонораспределительной стрелы состоит из таких элементов как: фундамент, стандартные секции в сборе, подъемное устройство, вращающееся основание, поворотная платформа в сборе, стрела в сборе и защитной установки; к гидравлическим и электрическим компонентам относятся поворотный механизм и опорно-поворотный подшипник, силовой блок, цилиндры подъема и изменения вылета стрелы, принцип работы гидравлической системы и бетоновода, электрическая система, гидравлический бак и смазка поворотного механизма.Фундамент × 1 комплект В комплектацию входят:
• 4-метровая колонна × 2 комплекта;
• 6-метровая колонна × 2 комплекта;
• рабочая платформа и лестница × 1 комплект;
• подъемная рама и комплектующие × 3 комплекта;
• гидравлический домкрат и дополнительные элементы × 2 комплекта.Гарантия: 14 месяцев или 2000 м/ч

Характеристики:

Модель двигателя YE3-180L-4 V1
Выходная мощность, кВт/Об/мин 22/1470
Максимальный радиус подачи бетона, м 32
Угол поворота стрелы, ° 370
Давление в системе, Мпа 33
Объем топливного бака, л 120
Температура рабочей среды, °C –20…+50
Управление Ручное/проводное/дистанционное
Независимая высота, м 24
Тип колонны (2 × 4 + 2 × 6) м
Способ установки Напольная поверхность
Скорость подъема, м/мин 0.5-0.8
Ход подъема, м 0.5
Тип подъема Гидравлический домкрат
Состояние подъема, м 6
Состояние распределения, м 6
Неподвижное состояние, м 6
Расход топлива, л 34

Рабочая область:

Длина 1-й секции стрелы, мм 9155
Угол поворота 1-й секции стрелы, ° 90
Длина 2-й секции стрелы, мм 7715
Угол поворота 2-й секции стрелы, ° 180
Длина 3-й секции стрелы, мм 7755
Угол поворота 3-й секции стрелы, ° 180
Длина 4-й секции стрелы, мм 6682
Угол поворота 4-й секции стрелы, ° 240
Диаметр выпускного трубопровода, мм DIN125
Длина конечного гибкого рукава, м 3
