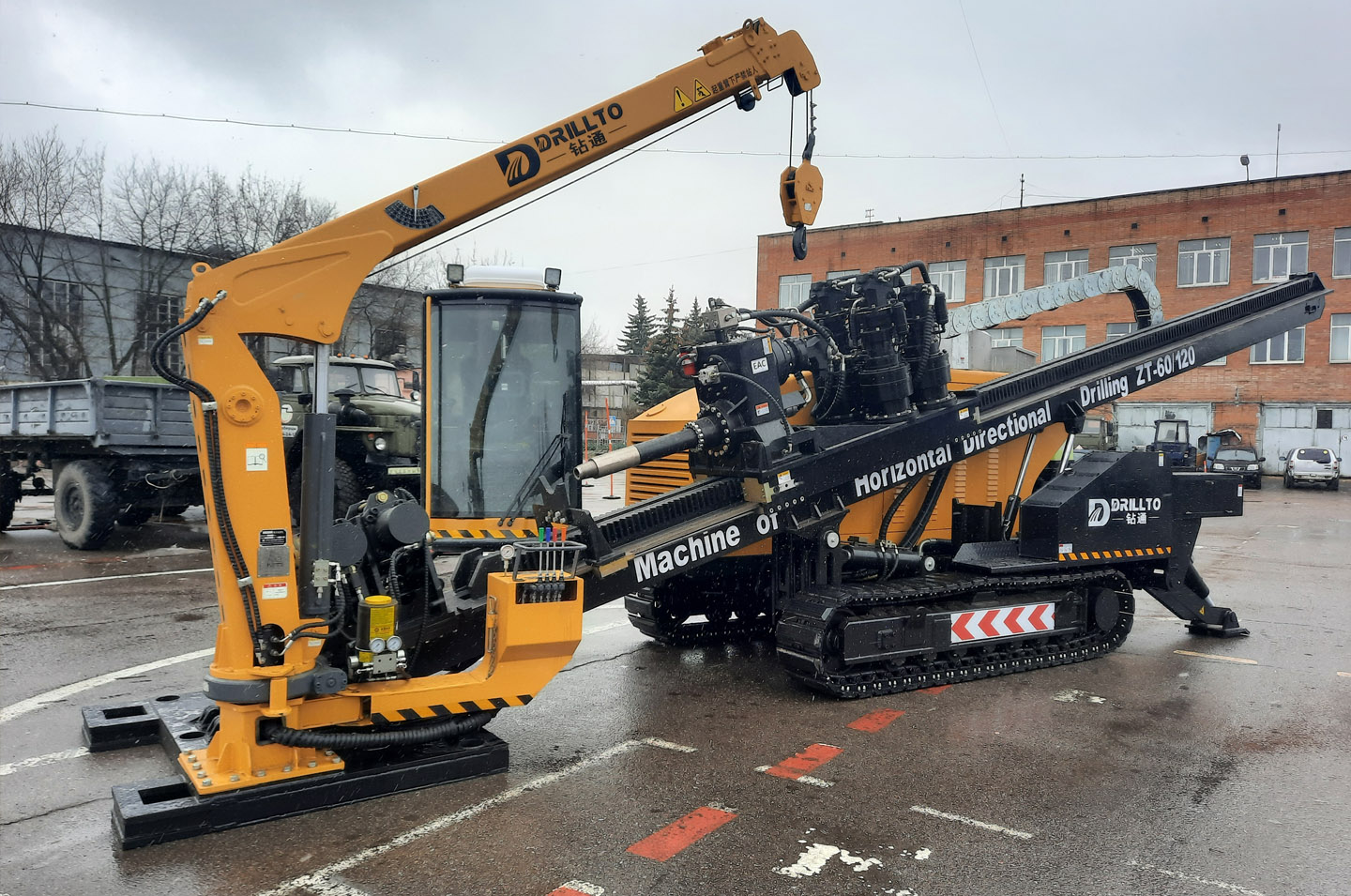

Установка ГНБ DRILLTO ZT 60/120.

Одна из самых крупных габаритных ГНБ установок. Тяговое усилие - 60тонн, с увеличением усилия до 120тонн. При этом установка в габарите и с легкостью работает в городских условиях!

Одна из самых крупных установок ГНБ для габаритной перевозки и работы в городских условиях - DRILLTO ZT 60/120. При этом тяговое усилие 60тонн, а увеличение до целых 120тонн. Идеальная установка для осуществления сложных переходов в городских условиях. Мощный двигатель - 264кВт. 4 масляных насоса DANFOSS позволяют развить крутящий момент до 38 000Нм. А скорость вращения благодаря 2м моторам POCLAIN - может достигать до 153 оборотов в минуту. При этом установка габаритная и для перевозки ее - можно использовать стандартный трал.

Корпус установки
Современный формат дизайна установки с шумоизоляцией позволяет работать в городских условиях в плотной застройки. А габаритные размеры 11800х2300х2563мм с весом всего 18тонн позволяют перевозить установку на объекты даже стандартным тралом.

Буровой лафет

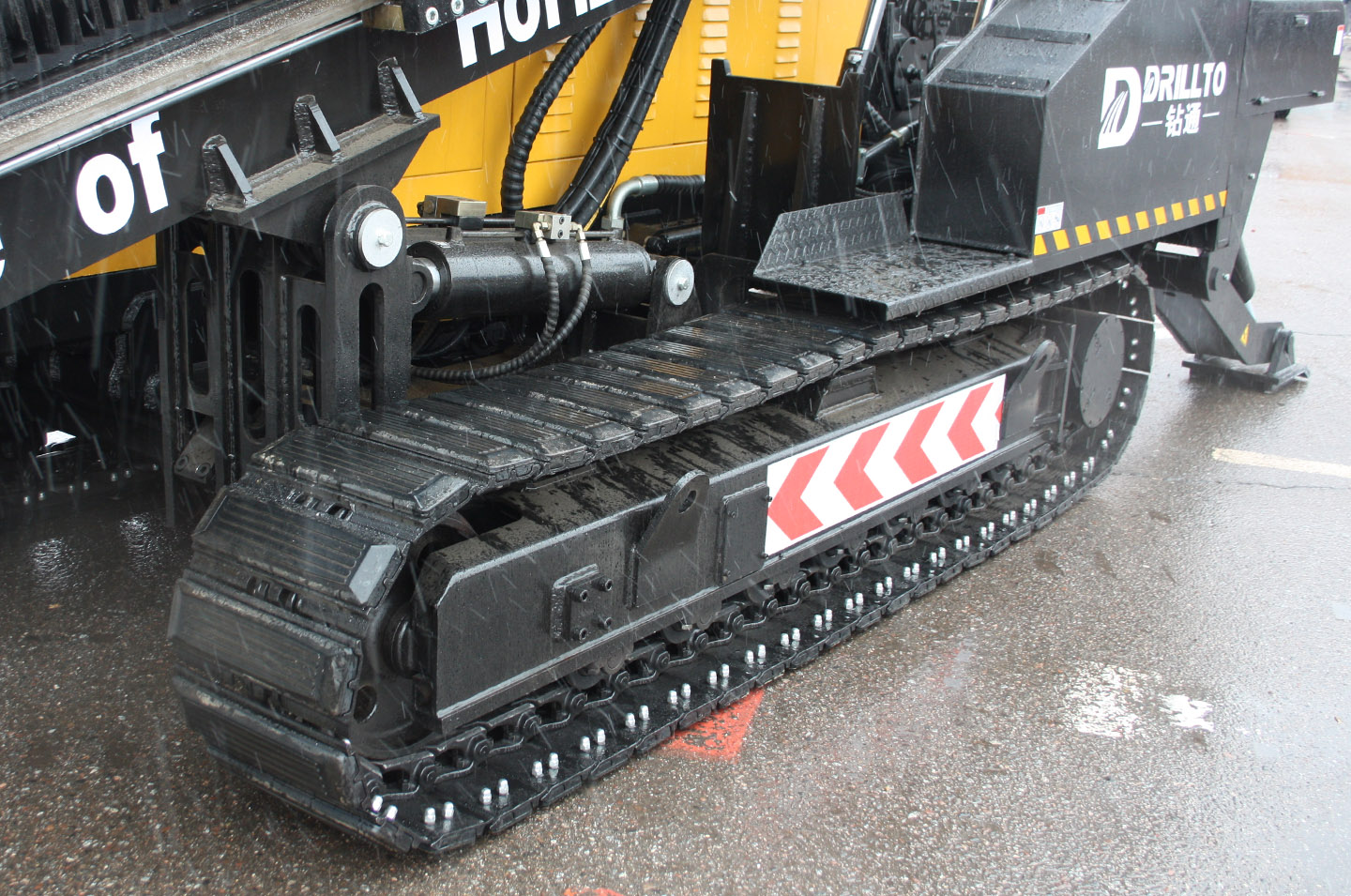

Лафет рассчитанный на углы забуривания 12-20градусов располагается раме с металлическими гусеницами. Сами гусеницы имеют резиновые проставки, что позволяет использовать установку в условиях с практически любым покрытием, без опасности его повреждения.

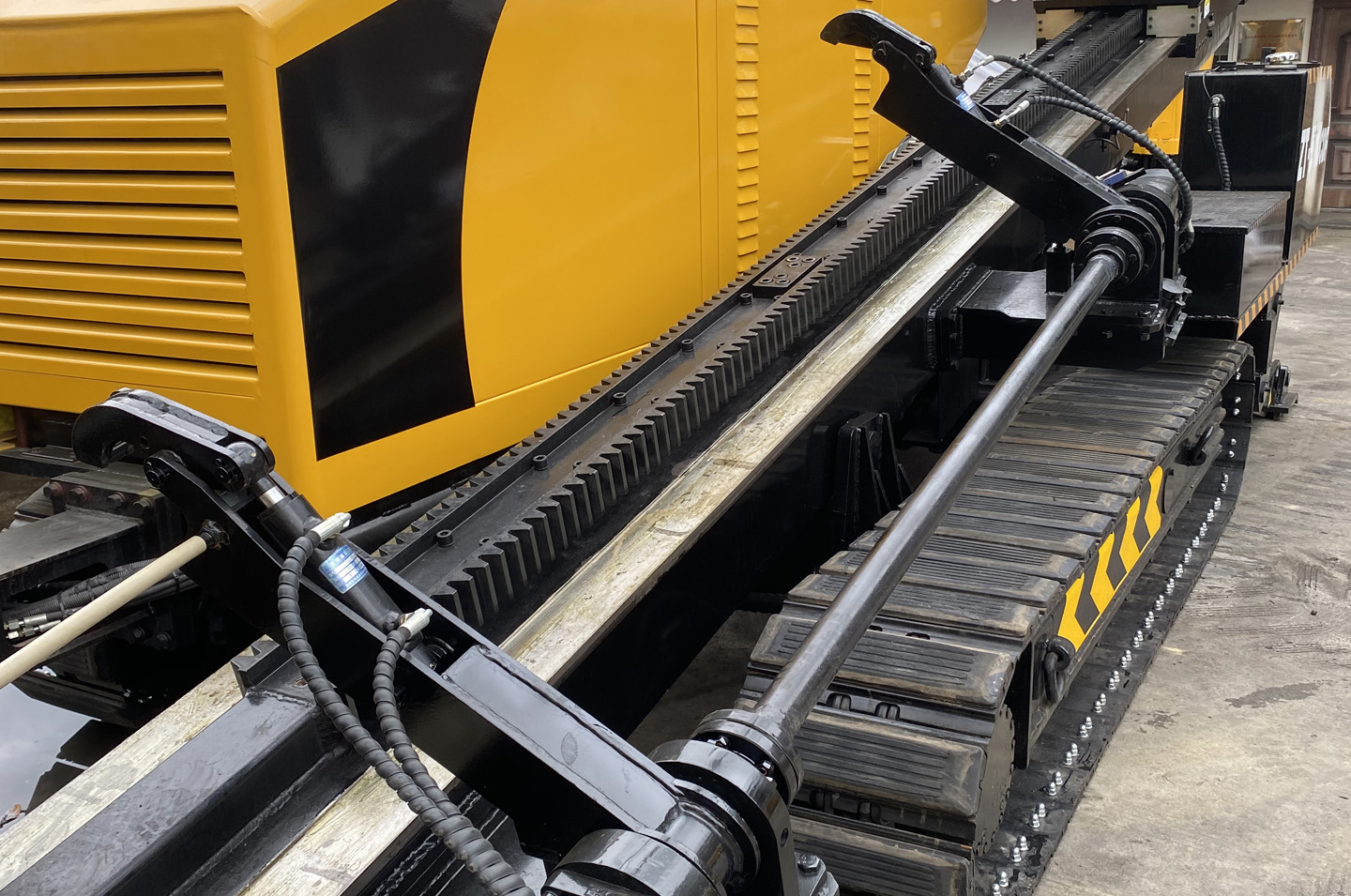

Подача буровых штанг
На выбор установка может быть укомплектована автоматической карусельной и кассетной подачей штанг. Также может быть установлена полуавтоматическая подача.

Задние стабилизаторы
Расположенные в задней части два стабилизатора положения фиксируют буровой комплекс не только при бурении, но и при перевозке установки на трале. Управление стабилизаторами производится при помощи выносного пульта оператора.

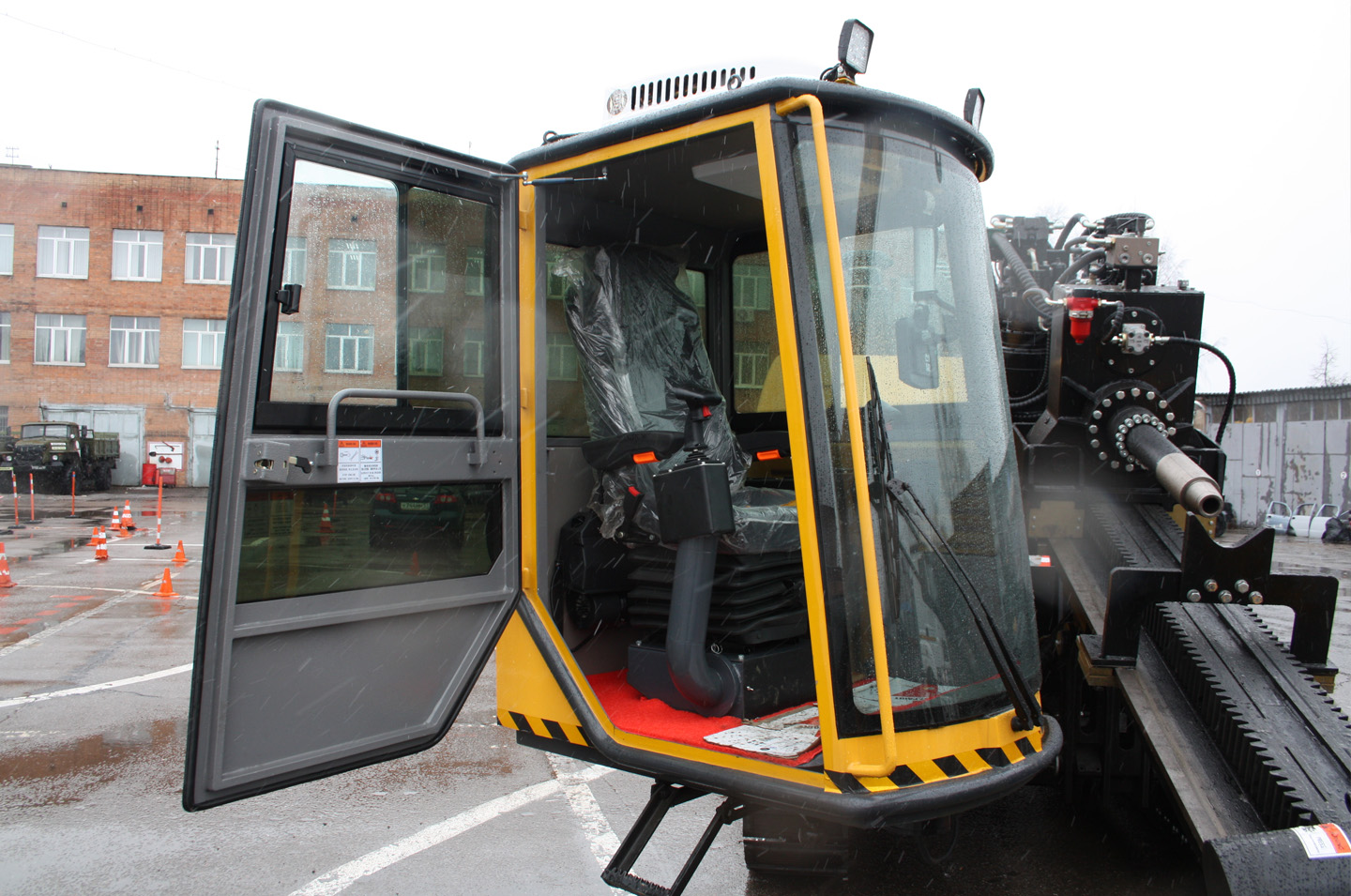

Кабина оператора
Современная кабина оператора с панорамным стеклом, защитой и возможностью поворота на 90 градусов - дают полный обзор на весь буровой лафет от каретки до тисков. Это позволяет контролировать работу всех систем комплекса не вставая из удобного кресла оператора с множеством регулировок и удобных подлокотников. В кабине есть кондиционер и отопитель для комфортной работы в любое время года.

Панель управления
На против кресла оператора находится ЖК монитор для отображения всех параметров работы бурового комплекса. Расположение монитора не загораживает обзор на узлы установки, в тоже время он находится всегда перед глазами оператора. Дополнительно слева от кресла располагается панель с клавишами управления и дополнительными дублирующими манометрами.

Анкерная плита
В передней части установки расположена плита для забуривания анкеров. Это позволяет надежно зафиксировать буровую установку на месте производства буровых работ.

Редуктор вращения штанг
Реечная система привода применяемая на установке позволяет увеличить прочность и плавность хода каретки. Сама каретка оборудована механизмом увеличения тягового усилия до 120тонн, что позволяет в сложных ситуациях без труда сдвинуть колонну буровых штанг и закончить бурение. Два мотора Poclain/Danfoss на вращение - позволяют развить крутящий момент до 38000Нм, при скорости вращения до 153об/мин.

Тиски раскручивания штанг
При использовании тисков достигается минимальный износ резьбы буровых штанг. Тиски оборудованы автоматической системой смазки резьбы буровой штанги.

Бентонитовый насос
Буровой насос с керамическими цилиндрами расположен в задней части бурового комплекса.
Производительность насоса 760л/мин давление 10мПа.

Двигатель
На модели ZT 60/120 установлен двигатель CUMMINS мощностью 194кВт. Данного силового агрегата достаточно для работы всех узлов бурового комплекса.

Гидравлика
Масляные насосы Sauer-Danfoss на вращение, подачу и обратную тягу обеспечивают надежность, стабильность и гарантированную работу гидросистемы установки ГНБ.

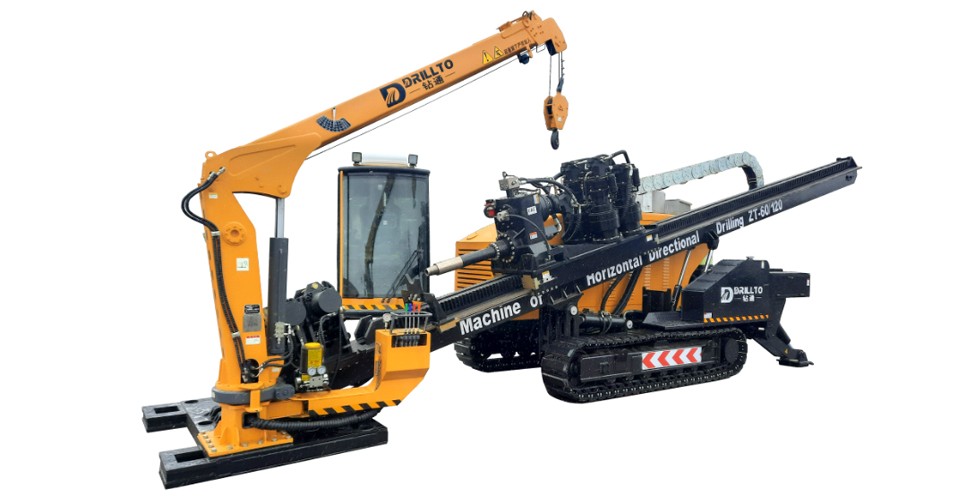

Кран манипулятор
На машине установлен кран манипулятор грузоподъемностью 2тонны. Возможна установка крана до 3,5тон.

Моющий пистолет
Предназначен для очитки бурового инструмента и самой машины после бурения.
