Установка ГНБ Drillto ZT-45/90CDF

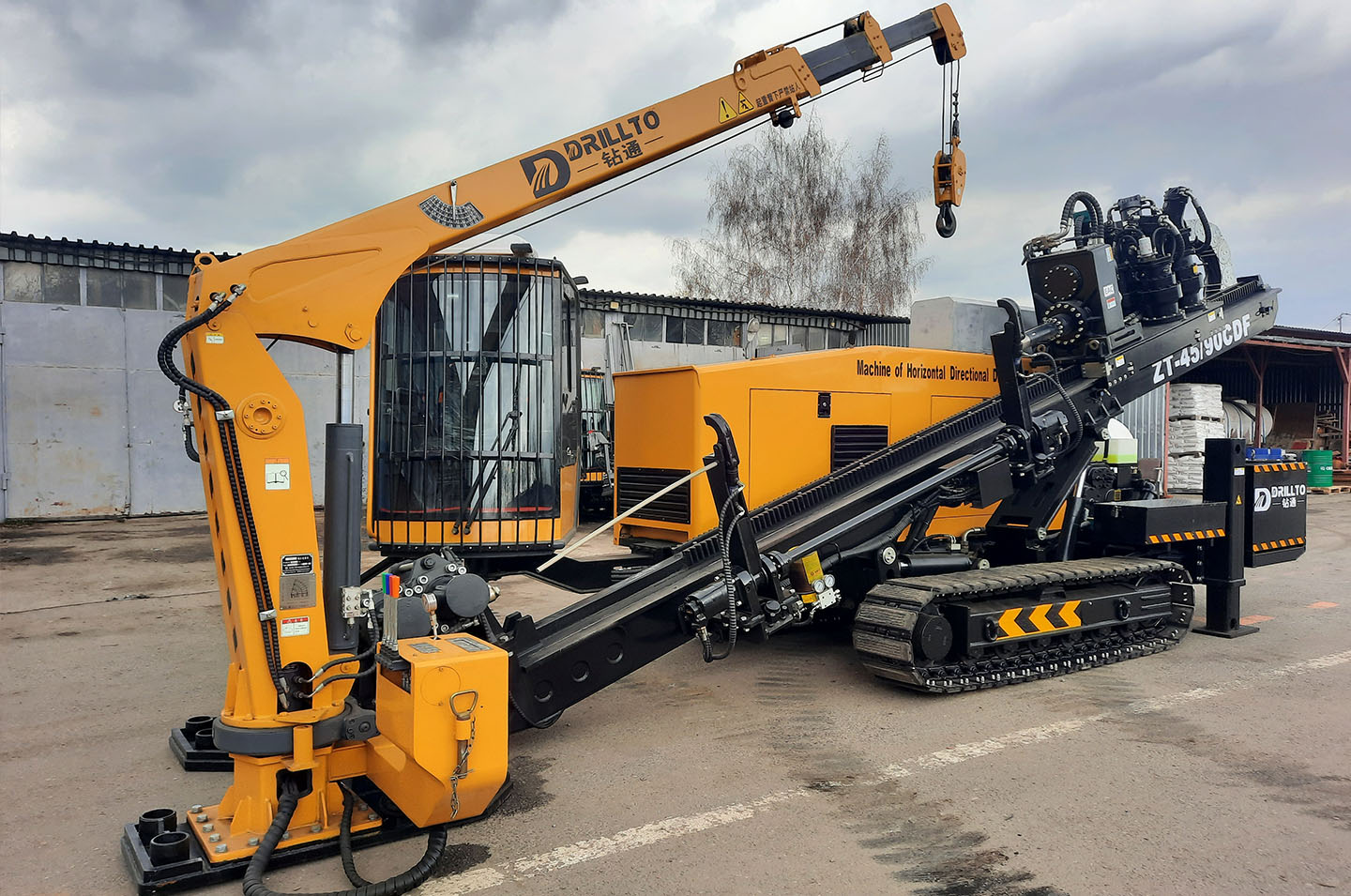

Один из флагманов линейки - Установка ГНБ марки ZT-45/90CDF Тяговое усилие до 90 тонн. Основные насосы Danfoss. Способна выполнять ГНБ объекты почти любой сложности как в полевых, так и в городских условиях. Габариты 8930х2250х2520мм и вес не более 17 000тонн позволяют без труда доставить установку к объектам с плотной застройкой. Металлические гусеницы с резиновыми проставками не повредят полотно при погрузке и разгрузке машины. Высокие показатели мощности, а именно крутящий момент до 22 000Нм, скорость вращения до 160 об/мин позволяют использовать штангу 89х4570мм с резьбой FS1 #1000 для выполнения даже сложных переходов.
...
Корпус установки
Новый дизайн капота придает не только современный вид машине, но и обеспечивает удобный доступ ко всем агрегатам установки ГНБ. Кроме этого корпус шумоизолирован, что позволяет работать в городских условиях не мешая жителям.

...

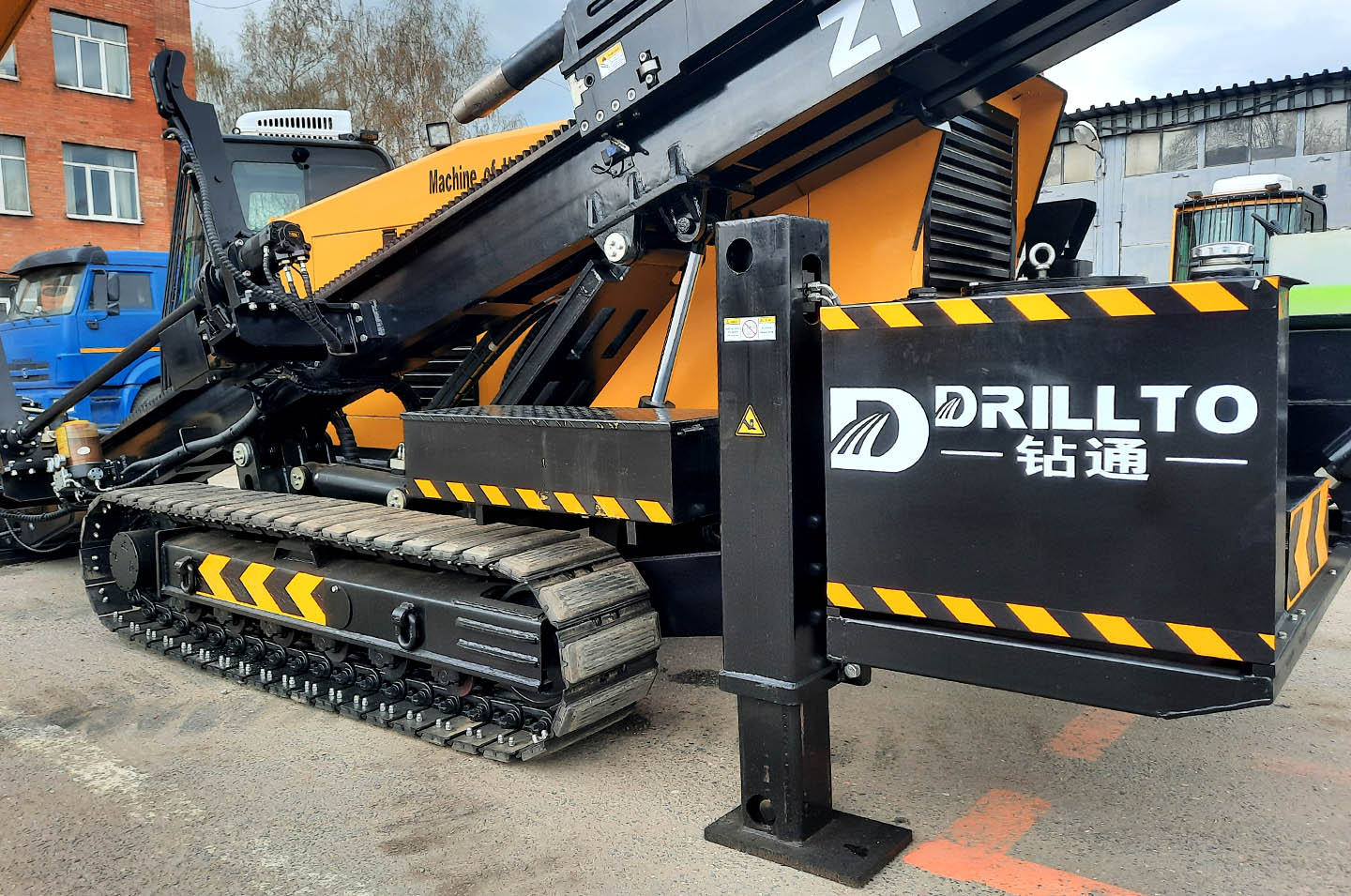

Буровой лафет
Двухточечная система подвески позволяет установить машину на угол забуривания от 12 до 20градусов, при этом гусеницы остаются на земле, что дает дополнительную устойчивость при бурении. Металлические гусеницы с резиновыми проставками дают возможность использования установки в городе, а также на объектах где есть риск повреждения дорожного и иного полотна металлическими гусеницами.

...
Подача штанг
На выбор заказчика на машине можно установить карусельную подачу штанг либо кассету с автоматической подачей.

...
Стабилизаторы положения
В задней части расположено два стабилизатора - для жесткого крепления установки на месте производства буровых работ. Кроме того стабилизаторы используются для надежной транспортировки бурового комплекса на трале.

...

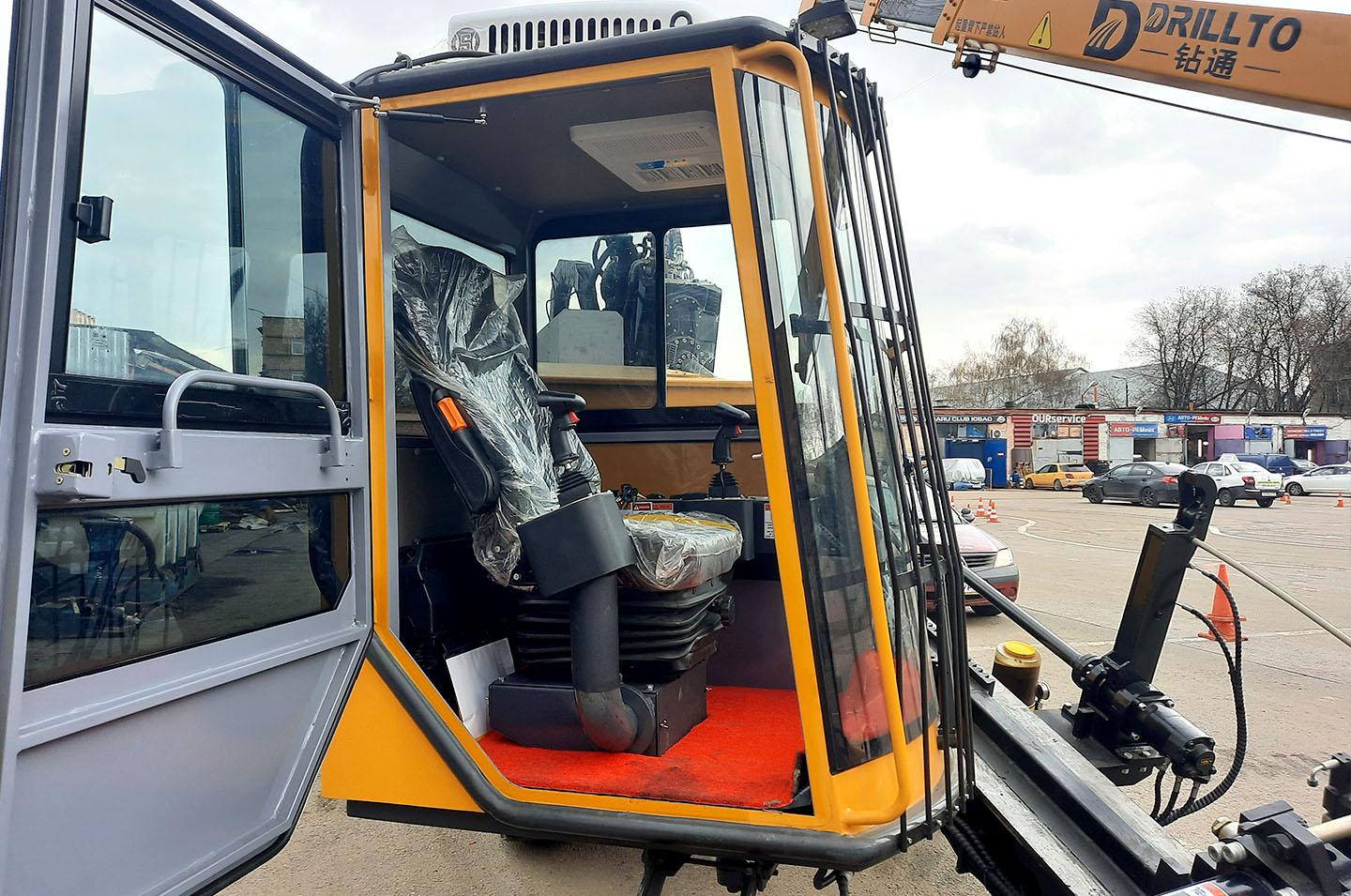

Кабина оператора
Кабина поворотная, угол поворота до 90 градусов. Стекло кабины оборудовано стеклоочистителем, а также решеткой, для защиты от механических повреждений при работе. Внутри кабины есть кондиционер для работы в летнее время и отопитель для работы зимой.

...

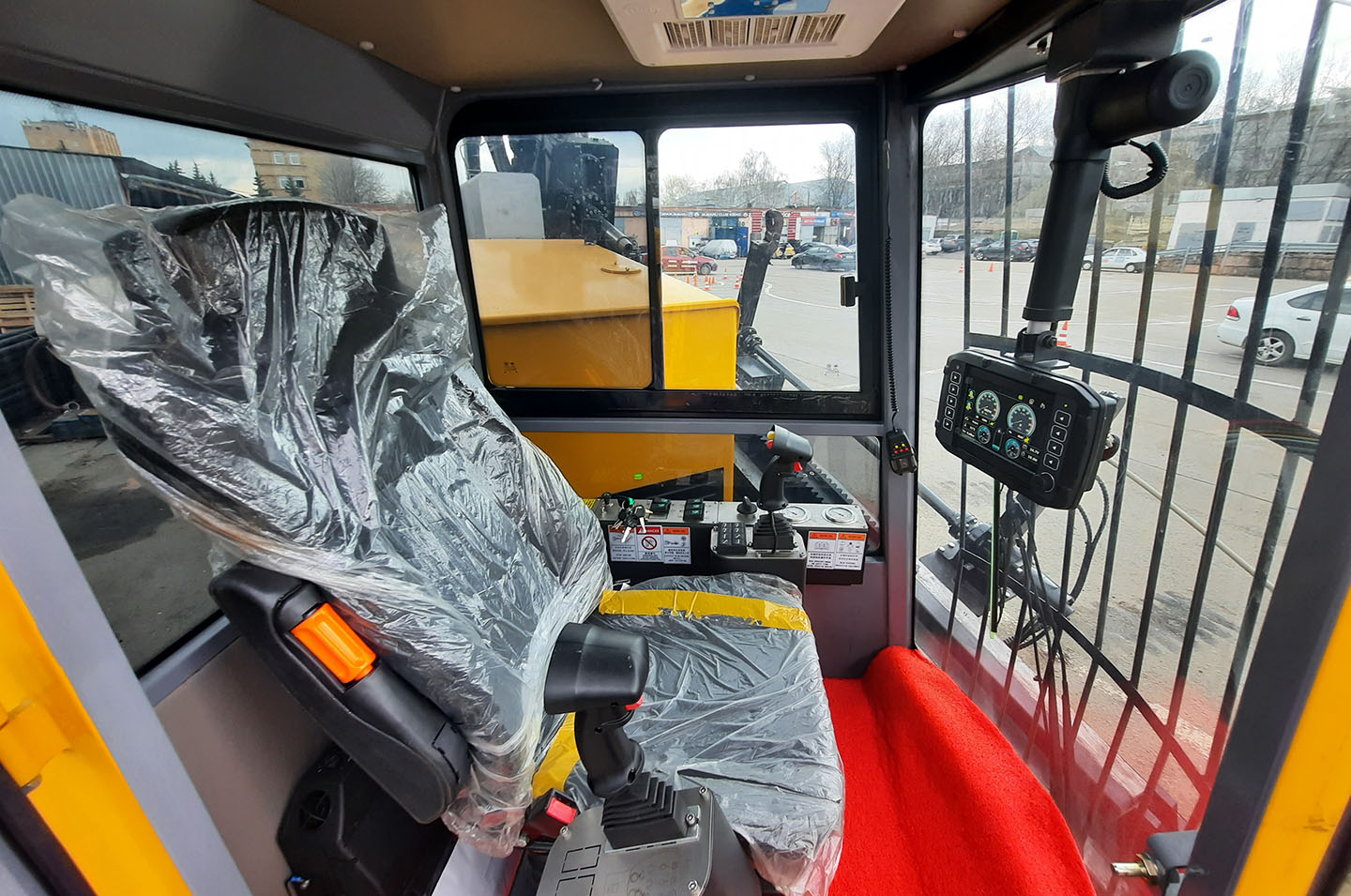

Панель управления
Внутри кабины установлено очень удобное кресло оператора с регулировками и подлокотниками. С правой стороны расположена приборная панель, с дублирующими датчиками (манометрами). Напротив кресла расположен монитор для отображения всех основных параметров. Он не загораживает обзор на всю длину бурового лафета, но при этом оператор всегда видит перед глазами все необходимые датчики и показания за счет удачного расположения.


...
Анкерная плита
В передней части машины располагается плита для забуривания анкеров. Шесть анкеров надежно удерживают установку при бурении.

...

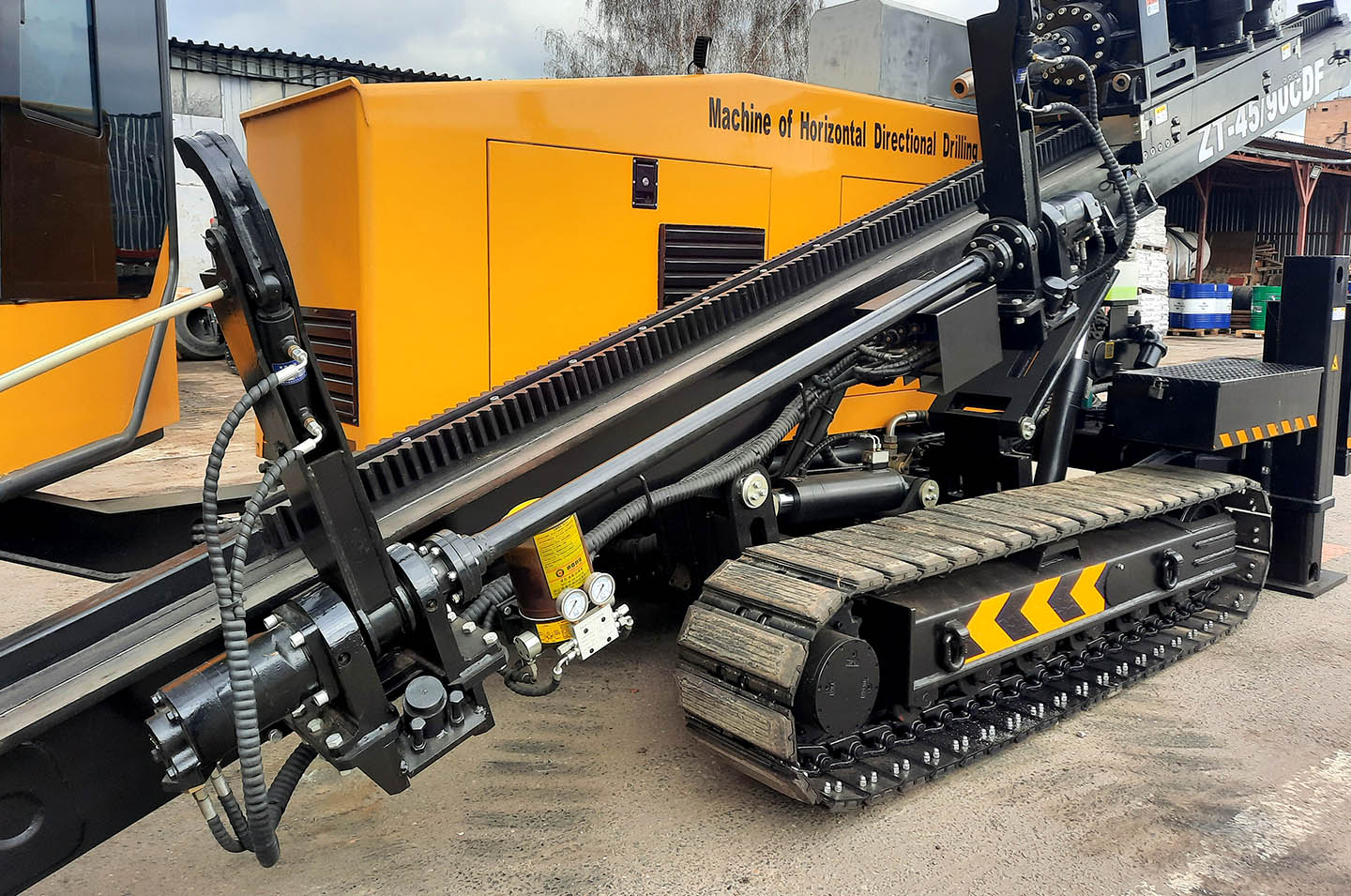

Редуктор вращения штанг
На машине применяется реечная система привода редуктора вращения и протяжки штанг, что позволяет улучшить плавность хода и увеличить запас прочности. Каретка оборудована механизмом увеличения тягового усилия 45тонн. Это позволяет в сложных ситуациях сдвинуть колонну штанг с буровым инструментом, закончить буровые работы в аварийных условиях. Максимальный крутящий момент шпинделя = 22 000Нм. Мотор вращения - POCLAIN с двумя скоростями и скоростью вращения шпинделя до 160 об/мин.

...
Тиски для раскручивания штанг
За счёт которых достигается минимальный износ резьбы на буровом замке штанги при производстве буровых работ. Тиски оборудованы автоматической системой смазки буровых штанг, очистителем для штанг. Увеличенная замковая часть 111мм позволяет работать со штангой 89мм резьба FS1 #1000.

...
Буровой насос
Бентонитовый насос производительностью 650 л/мин. С керамическими цилиндрами. Есть бачек для незамерзающей жидкости. Установлен клапан работающий от тисков установки. Главной особенностью есть возможность управления подачи бентонита прямо из кабины оператора, что очень удобно. Регулятор подачи находится прямо на дисплее перед оператором.

...
Силовой агрегат
На модели ZT 45/90CDF установлен двигатель CUMMINS мощностью 194кВт, 2200об/мин. Мощности двигателя достаточно для работы всех агрегатов установки на полной мощности! Есть электрический подогрев.

...
Гидравлическая система
Основные элементы гидравлической системы составляют изделия Danfoss/Poclain (насосы, моторы). Это обеспечивает долговечность, экономичность и стабильность работы гидросистемы. Установлена эл. система подогрева гидравлического масла.
...

...
Кран манипулятор
На машине установлен манипулятор грузоподъемностью - 2 тонны. Возможно установка крана грузоподъемностью до 3,5 тонн.

...
Моющий пистолет
Машина комплектуется моющим пистолетом, для очистки бурового инструмента и самого комплекса, после после производства буровых работ.
