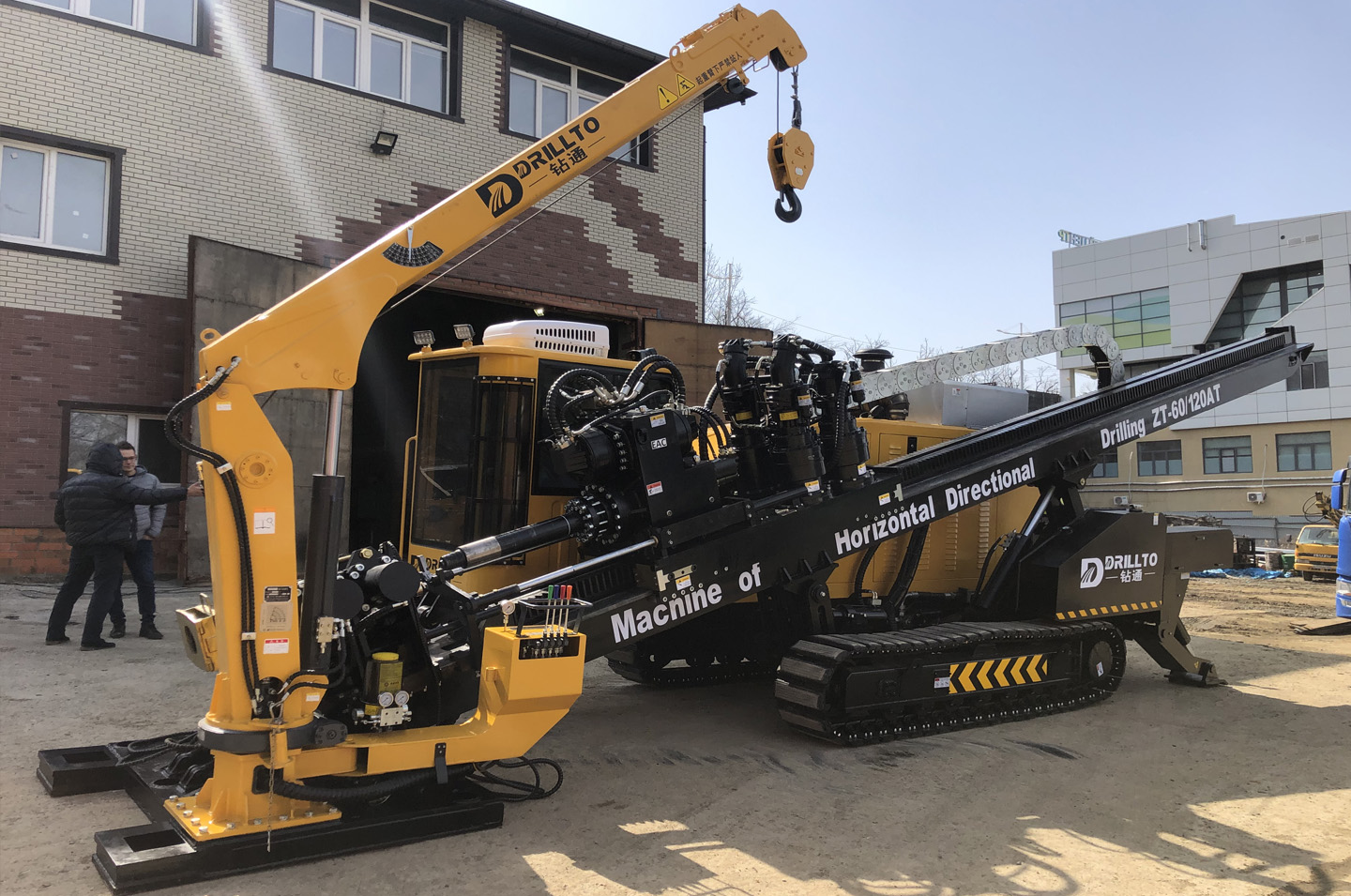

Установка ГНБ Drillto ZT 60/120AT

Установка Drillto ZT 60/120AT - уникальная модель использующая двойные штанги, не имеющая аналогов в мире! Установка позволяет работать в грунтах любой категории. Для этого используется мотобур с шарошечным долотом. Модель получила широкое распространение потому как позволяет производить буровые работы в скальных грунтах, как в полевых так и в городских условиях.
Увеличение тягового усилия до 120 тонн позволяет в сложных ситуациях сдвинуть колону штанг и безаварийно продолжить бурение.

...
Корпус установки
Современный формат дизайна установки с шумоизоляцией позволяет работать в городских условиях в плотной застройки. А габаритные размеры 11800х2280х2565мм с вес 24500тонны позволяют перевозить установку на объекты даже стандартным тралом.

...

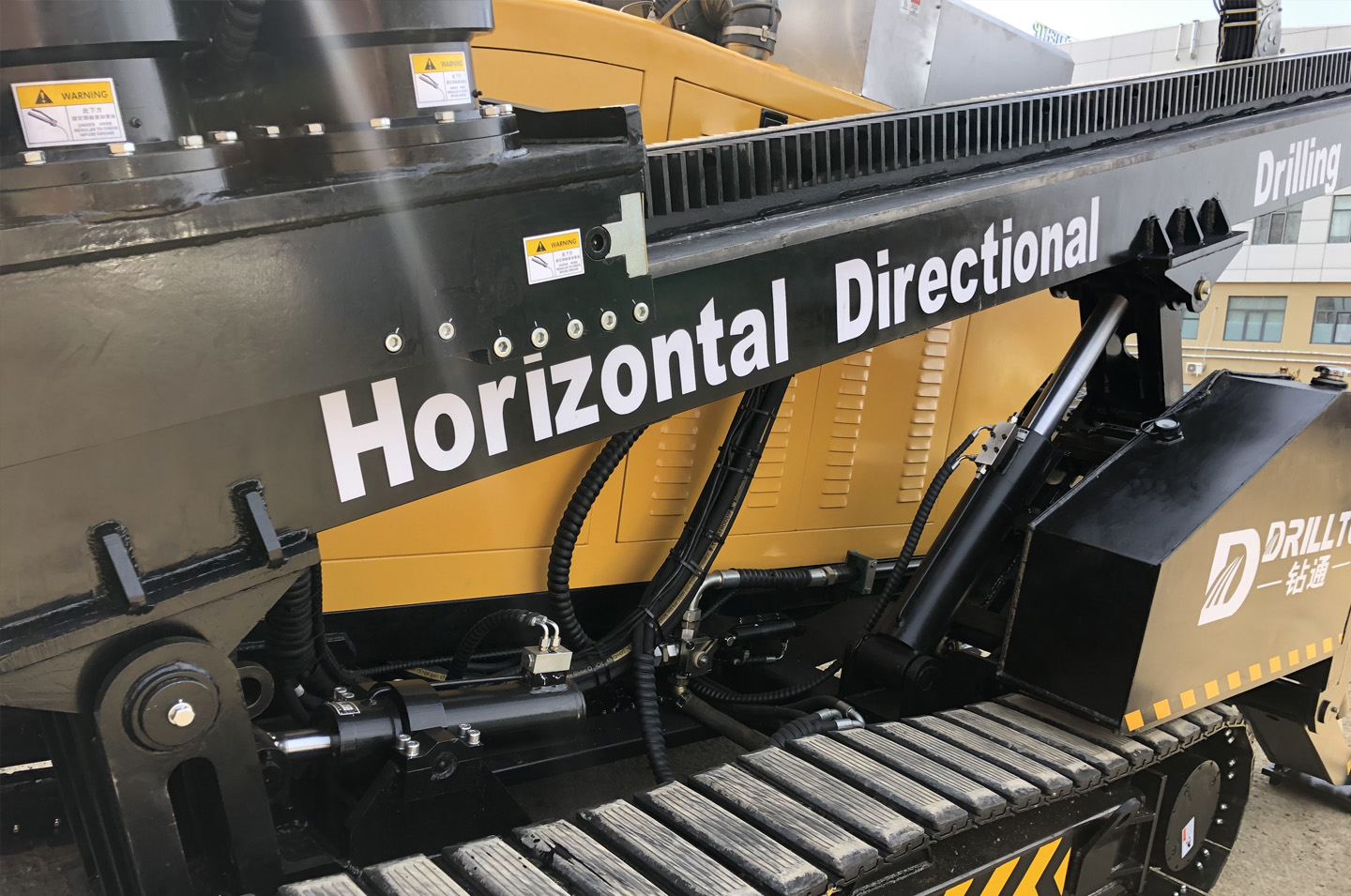

Буровой лафет
Лафет рассчитанный на углы забуривания 12-20градусов располагается раме с металлическими гусеницами. Сами гусеницы имеют резиновые проставки, что позволяет использовать установку в условиях с практически любым покрытием, без опасности его повреждения.

...
Подача буровых штанг
На выбор установка может быть укомплектована автоматической карусельной и кассетной подачей штанг. Также может быть установлена полуавтоматическая подача.

...

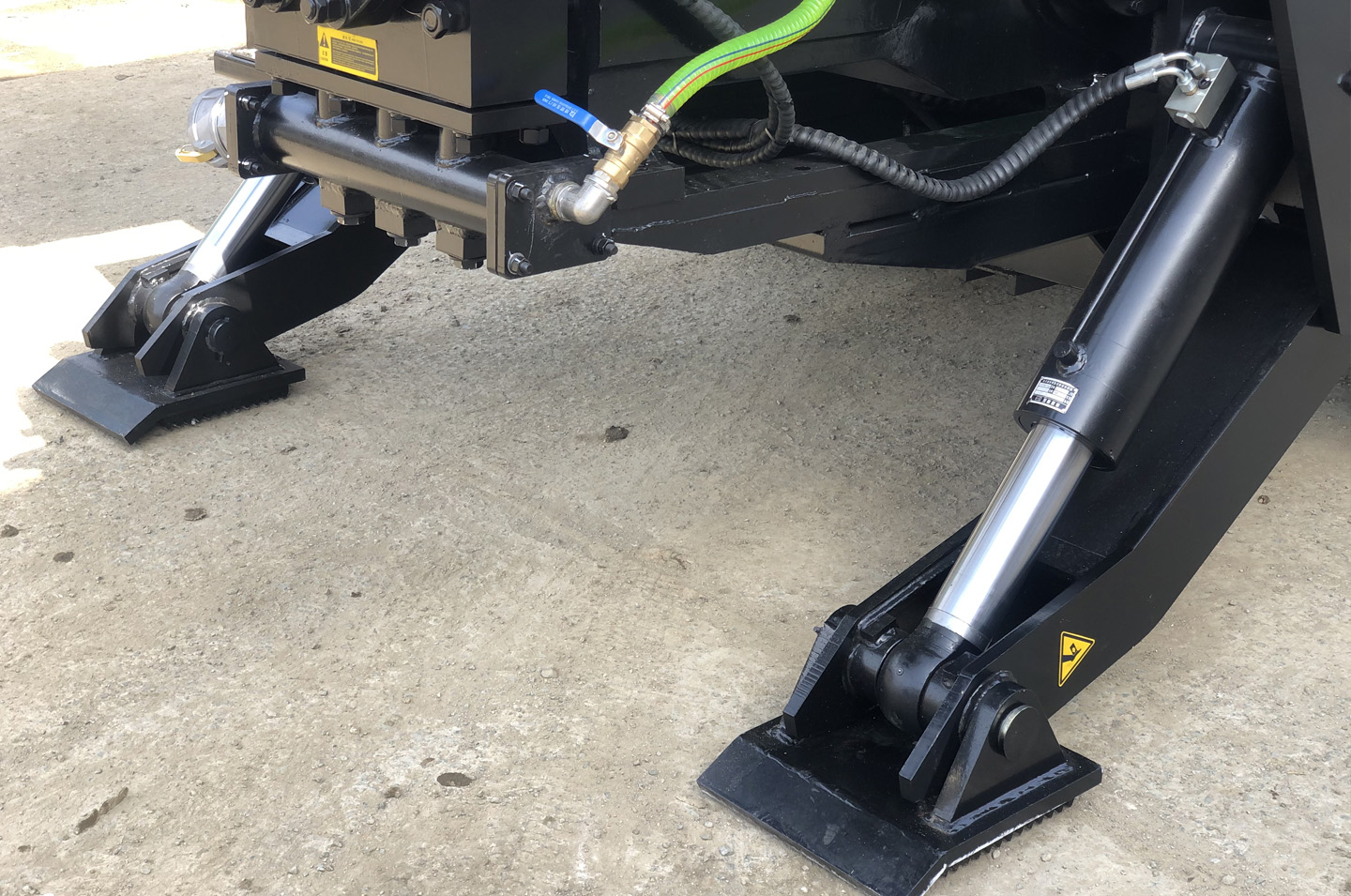

Задние стабилизаторы
Расположенные в задней части два стабилизатора положения фиксируют буровой комплекс не только при бурении, но и при перевозке установки на трале. Управление стабилизаторами производится при помощи выносного пульта оператора.

...
Кабина оператора
Современная кабина оператора с панорамным стеклом, защитой и возможностью поворота на 90 градусов - дают полный обзор на весь буровой лафет от каретки до тисков. Это позволяет контролировать работу всех систем комплекса не вставая из удобного кресла оператора с множеством регулировок и удобных подлокотников. В кабине есть кондиционер и отопитель для комфортной работы в любое время года.

...
Панель управления
На против кресла оператора находится ЖК монитор для отображения всех параметров работы бурового комплекса. Расположение монитора не загораживает обзор на узлы установки, в тоже время он находится всегда перед глазами оператора. Дополнительно слева от кресла располагается панель с клавишами управления и дополнительными дублирующими манометрами.


...
Анкерная плита
В передней части установки расположена плита для забуривания анкеров. Это позволяет надежно зафиксировать буровую установку на месте производства буровых работ.

...
Редуктор вращения штанг

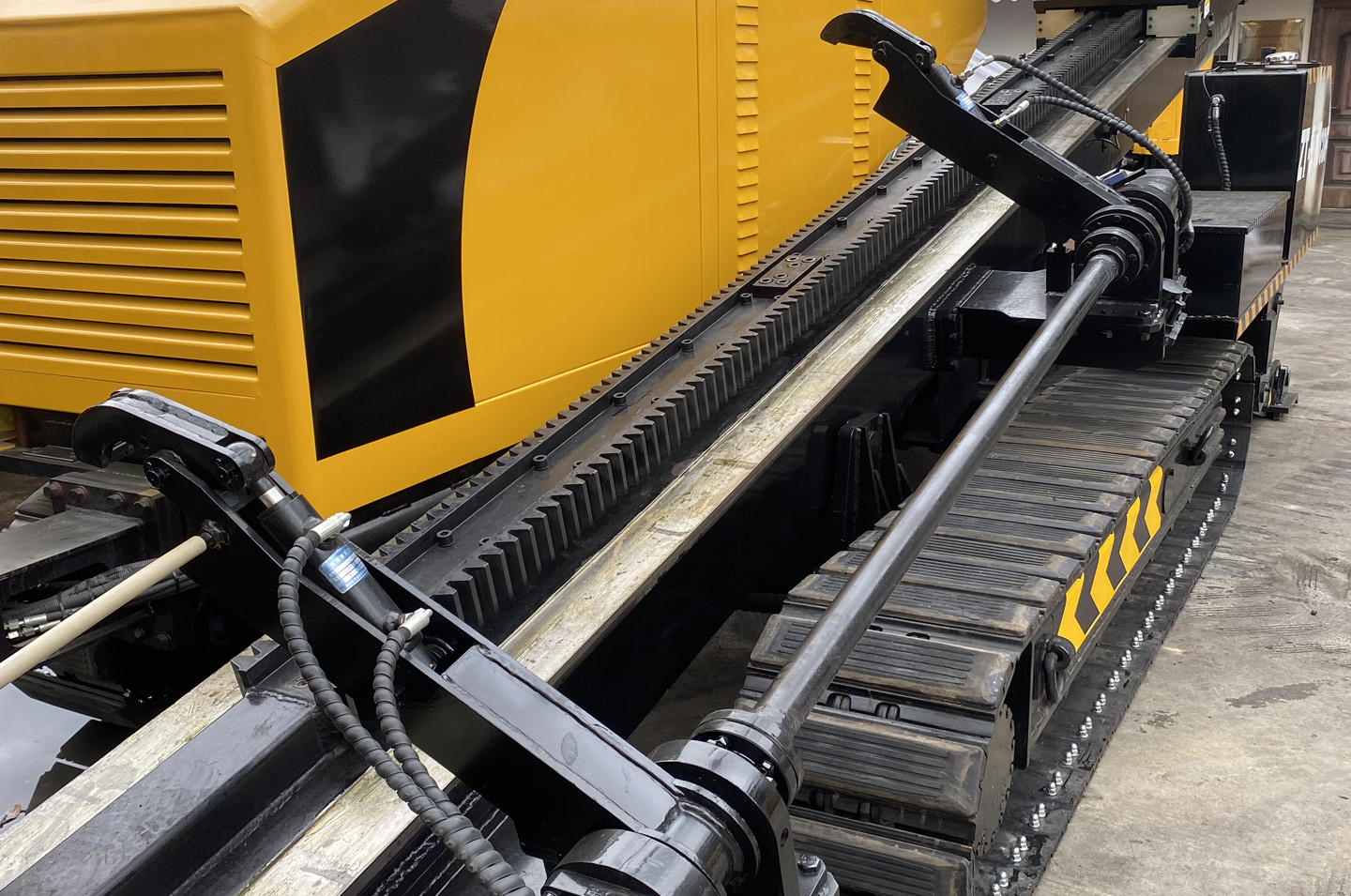

Реечная система привода установки гнб DRILLTO ZT 60/120AT позволяет не только увеличить запас прочности, но и улучшить плавность хода каретки машины. У данной модели 2 редуктора вращения. Первый вращает внешнюю штангу, а второй - внутреннюю. Каждая каретка управляется отдельным джойстиком. А система увеличения тягового усилия до 120 тонн позволит в сложных ситуациях сдвинуть колону штанг и безаварийно закончить бурение.

...

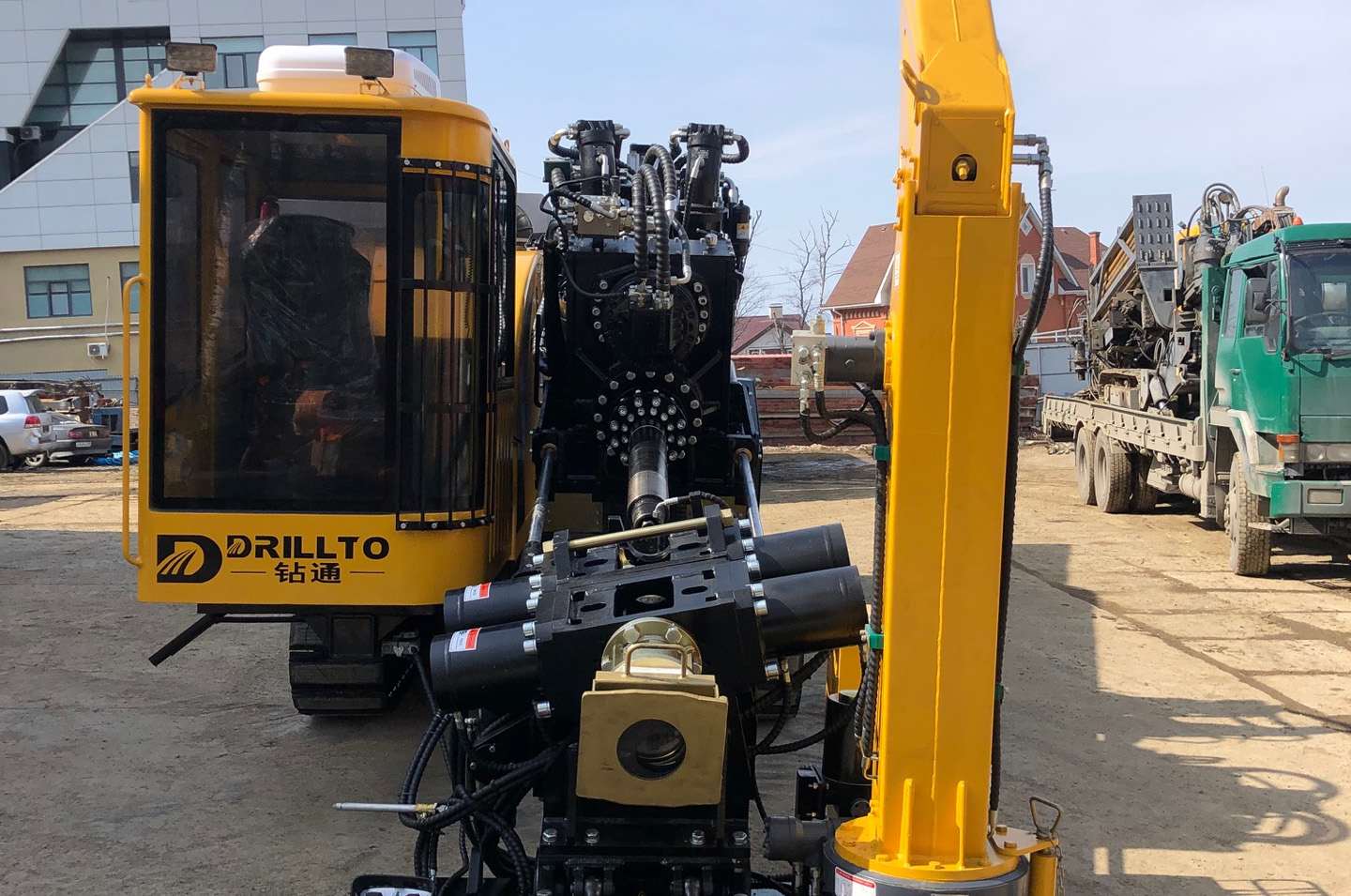

Тиски раскручивания штанг
При использовании тисков достигается минимальный износ резьбы буровых штанг. Тиски оборудованы автоматической системой смазки резьбы буровой штанги.

...
Бентонитовый насос
Буровой комплекс комплектуется бентонитовым насосом производительностью 760л/мин. Бентонитовый насос с керамическими цилиндрами.
Есть бак для незамерзающей жидкости. Большим преимуществом является возможность управления бентонитовым прямо из кабины.

...
Двигатель
На модели ZT 60/120 установлен двигатель CUMMINS мощностью 194кВт. Данного силового агрегата достаточно для работы всех узлов бурового комплекса.

...
Гидравлика
Масляные насосы Sauer-Danfoss на вращение, подачу и обратную тягу обеспечивают надежность, стабильность и гарантированную работу гидросистемы установки ГНБ.

...
Вертлюг
На машине установлен качественный бентонитовый вертлюг

...
Кран манипулятор
На машине установлен кран манипулятор грузоподъемностью 2тонны. Возможна установка крана до 3,5тон.

...
Моющий пистолет
Предназначен для очитки бурового инструмента и самой машины после бурения.
