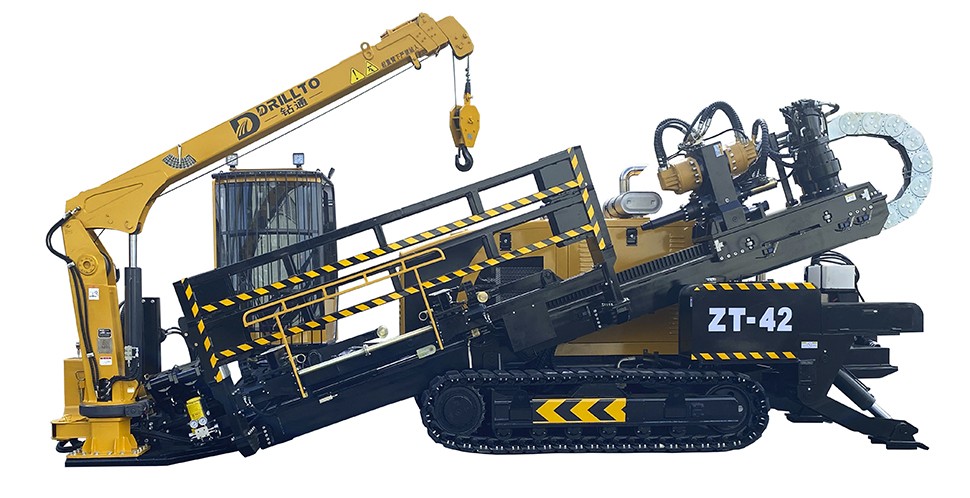

Установка для горизонтально направленного бурения DRILLTO ZT 42A

Установка для горизонтально направленного бурения DRILLTO ZT 42A. Бюджетная модель с мощным двигателем в 179кВт.
Большим крутящим моментом - 18 500Нм, достаточной силой тяги 42тонны, а также высокопроизводительным бентонитовым насосом - 650л/мин,
с пропорциональным управлением прямо из кабины оператора. Для бурения установка ГНБ использует штангу - длиной 3м, диаметром 83мм. Аналоги схожие по характеристикам: Goodeng GD 420L, DDW 40/15, DDW 43/20, XCMG XZ420E, FORWARD RX38×160, FORWARD RX45×180, VERMEER C430 NAVIGATOR, VERMEER NAVIGATOR D80X100 SERIES II

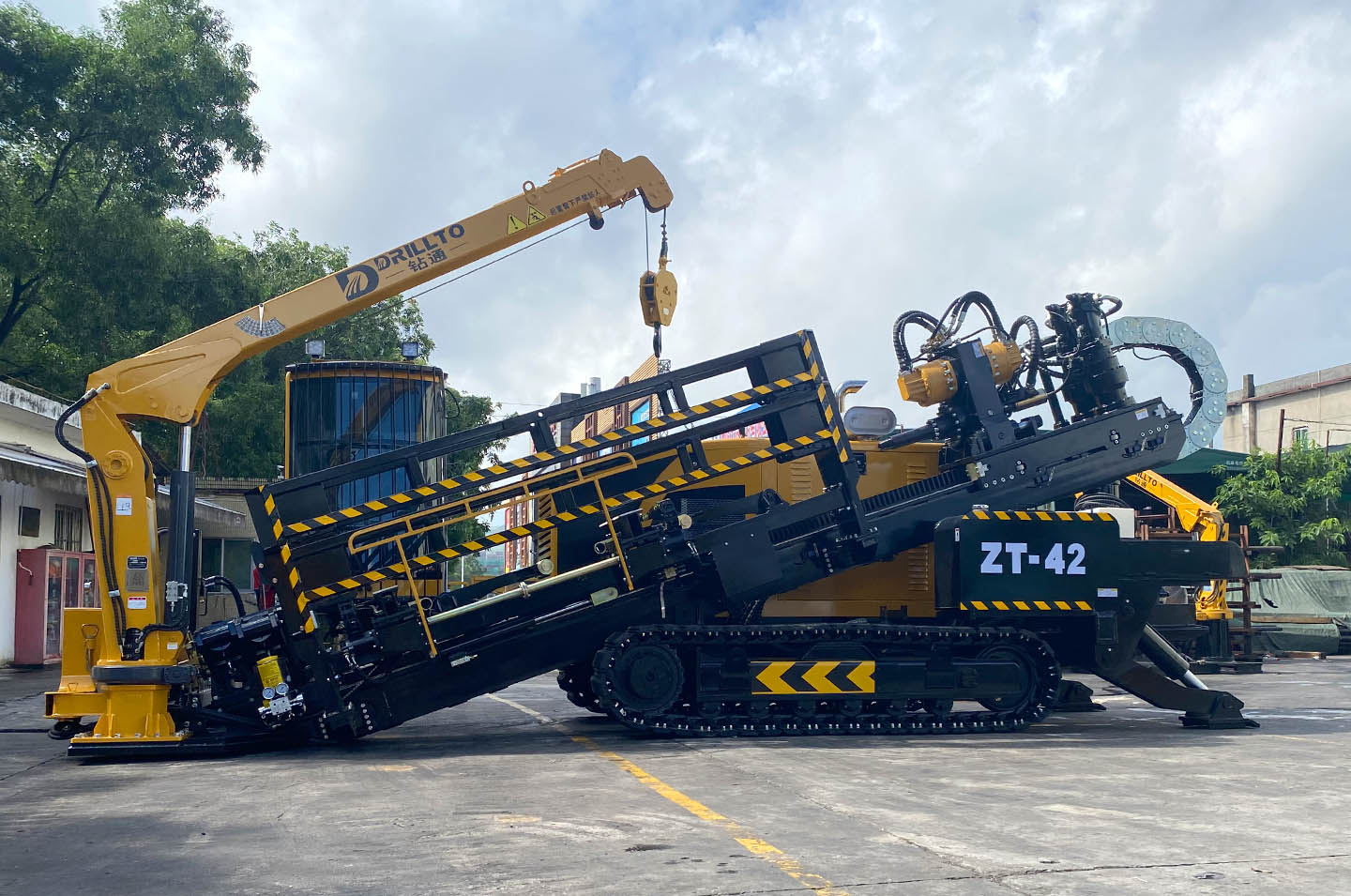

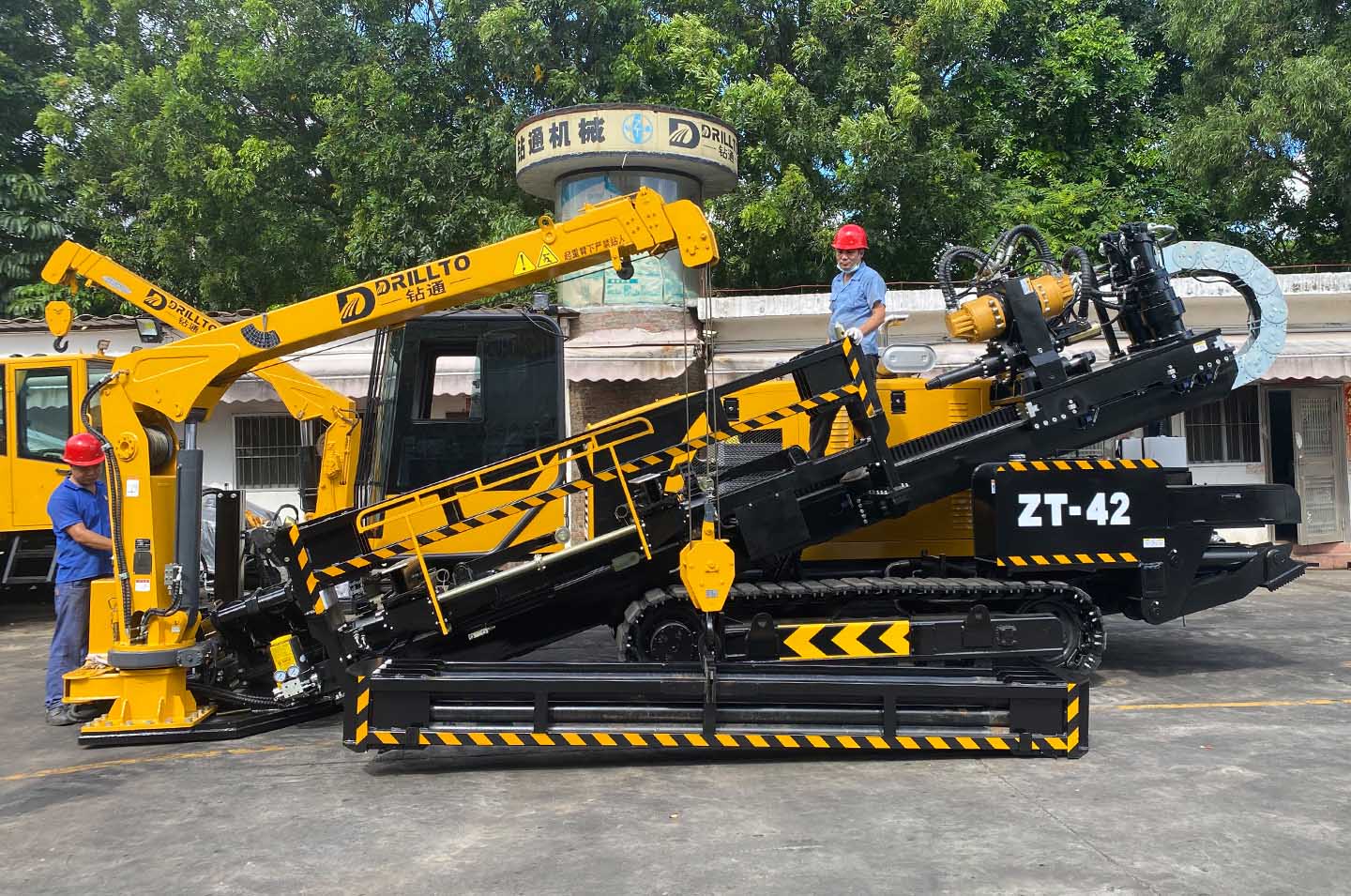

Буровой лафет
Новый дизайн капота придает современный вид буровой машине. Металлические гусеницы с резиновыми проставками - позволяют использовать установку ГНБ в городских условиях не без повреждения дорожного и иного полотна. Сам корпус дополнительно проклеен шумоизолирующим материалом, что понижает громкость (шумность) работы бурового комплекса. Это особенно важно для работы в городах и на объектах с ограничениями по уровню шума.
Буровой лафет может изменять угол входа штанги от 12° до 20°. Также есть возможность установки двухточечной подвески по желанию заказчика.

...
Система подачи штанг (Кассетная)
На данной модели установки ГНБ стоит кассета с автоматической подачей буровой штанги
Кассета вмещает 9+12=21штангу.

...

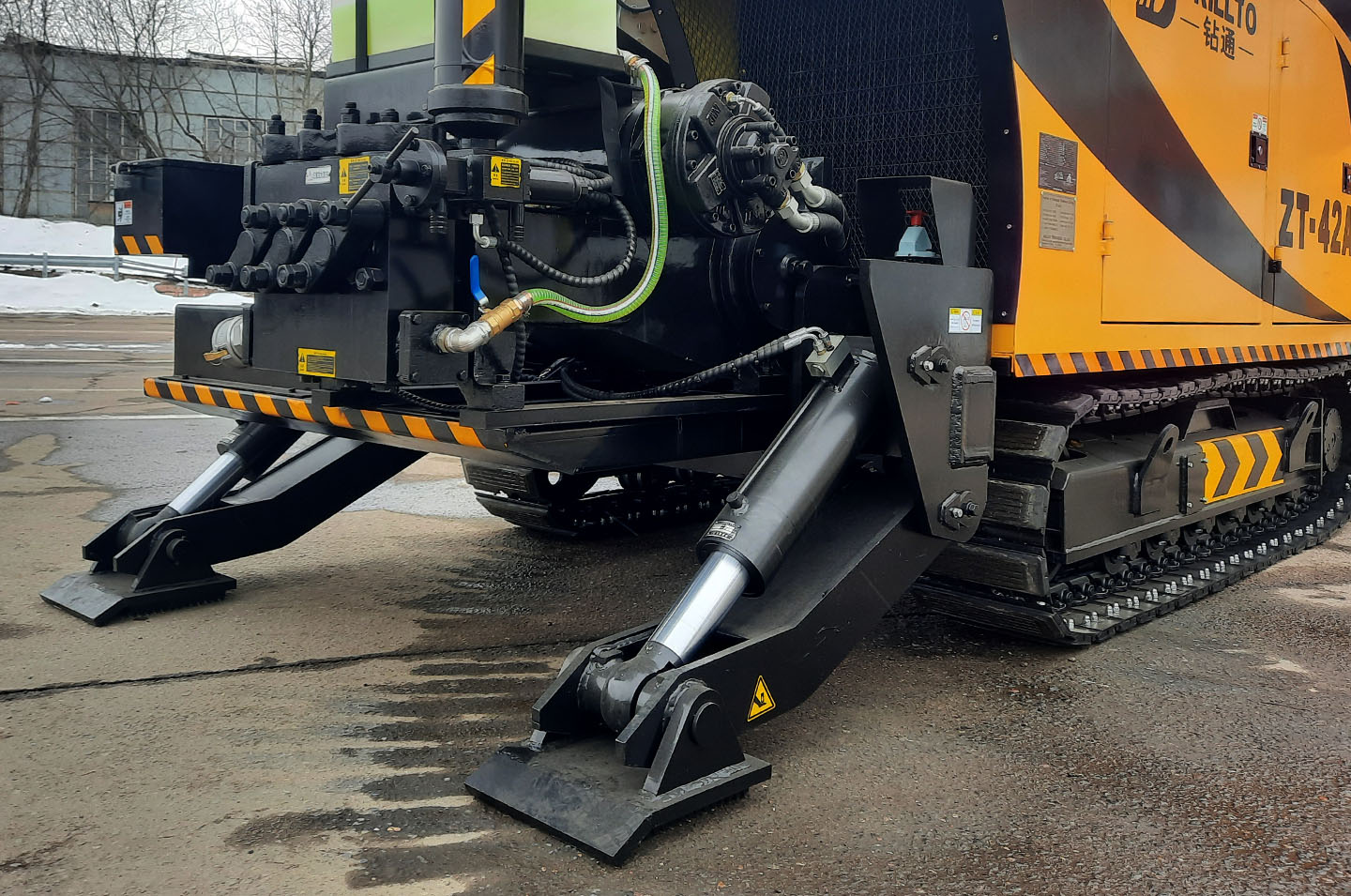

Задние лапы
Устойчивое положение бурового комплекса в процессе бурения обеспечивают задние стабилизаторы. Кроме того их можно использовать для дополнительной фиксации установки при транспортировке.

...
Кабина оператора буровой установки
Угол поворота в 90 градусов и большое панорамное стекло (с решеткой и очистителем) дает оператору прекрасный обзор по всей длине бурового лафета.
Удобное кресло, с регулировками и подлокотниками позволит оператору чувствовать себя комфортно даже при длительной работе на буровом комплексе.
Для работы в зимний период кабина комплектуется отопителем, в летний - кондиционером.


...
Панель управления и дисплей
Напротив кресла оператора расположен дисплей на котором отображаются все необходимые при работе параметры буровой установки.
Слева от оператора располагается панель управления с клавишами управления световой, звуковой индикации, регулировкой оборотов двигателя и дублирующими манометрами. Напротив подлокотников расположено два очень удобных джойстика.


...
Анкерная плита
Надежное анкерение в процессе бурение осуществляется автоматическим анкерителем расположенным на анкерной плите в передней части буровой установки. Всего в анкерную плиту можно забурить до 5ти анкеров.

...
Редуктор вращения буровых штанг
Реечная система привода редуктора обеспечивает плавность хода и запас прочности.
Два гидромотора на вращение POCLAIN - надежность и высокие показатели скорости вращения до 175 об/мин.

...
Тиски раскручивания штанг
Неотъемлемая часть ГНБ установки. Позволяют не только облегчить работу оператора буровой, но и уменьшают износ буровых штанг.
Автоматическая система смазки и очиститель буровой штанги - на данной модели присутствует.

...
Буровой насос
Данная модель оснащена мощным бентонитовым насосом производительностью 650л/мин. Насос с керамическими цилиндрами.
Одно из главных преимуществ - пропорциональное управление подачей бентонита прямо из кабины оператора.
Сверху насоса имеется бачек для незамерзающей жидкости.

...
Двигатель буровой установки
Cummins мощность 179кВт; 2200об/мин. Силовой агрегат полностью обеспечивает потребности всех агрегатов установки.
Позволяет развить крутящий момент до 18 500Нм.

...
Гидравлика
Основные элементы гидравлической системы составляют изделия Danfoss (насосы, моторы). Это обеспечивает долговечность, экономичность и стабильность работы гидросистемы.
