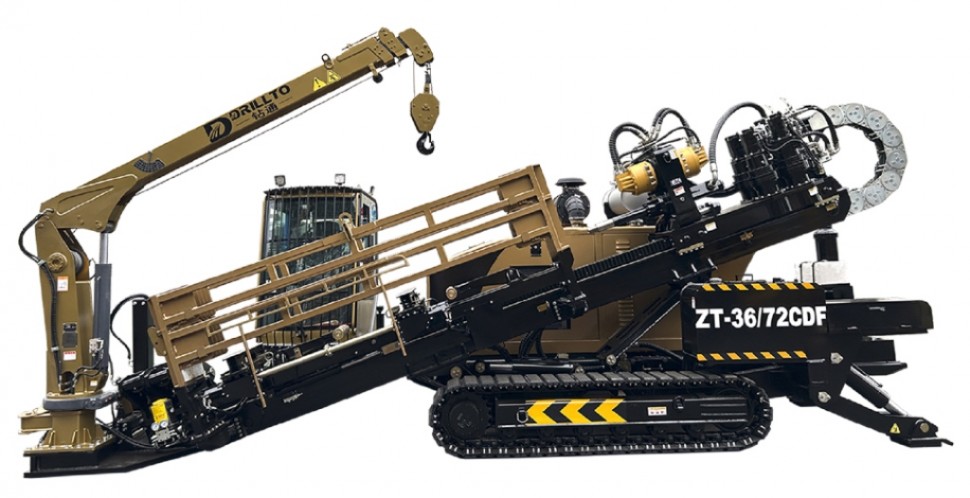

Установка ГНБ Drillto ZT 36/72CDF

Установка Drillto ZT 36/72CDF Увеличение тягового усилия до 72 тонн позволяет в сложных ситуациях сдвинуть колону штанг и безаварийно продолжить бурение.
Корпус и шасси установки ГНБ

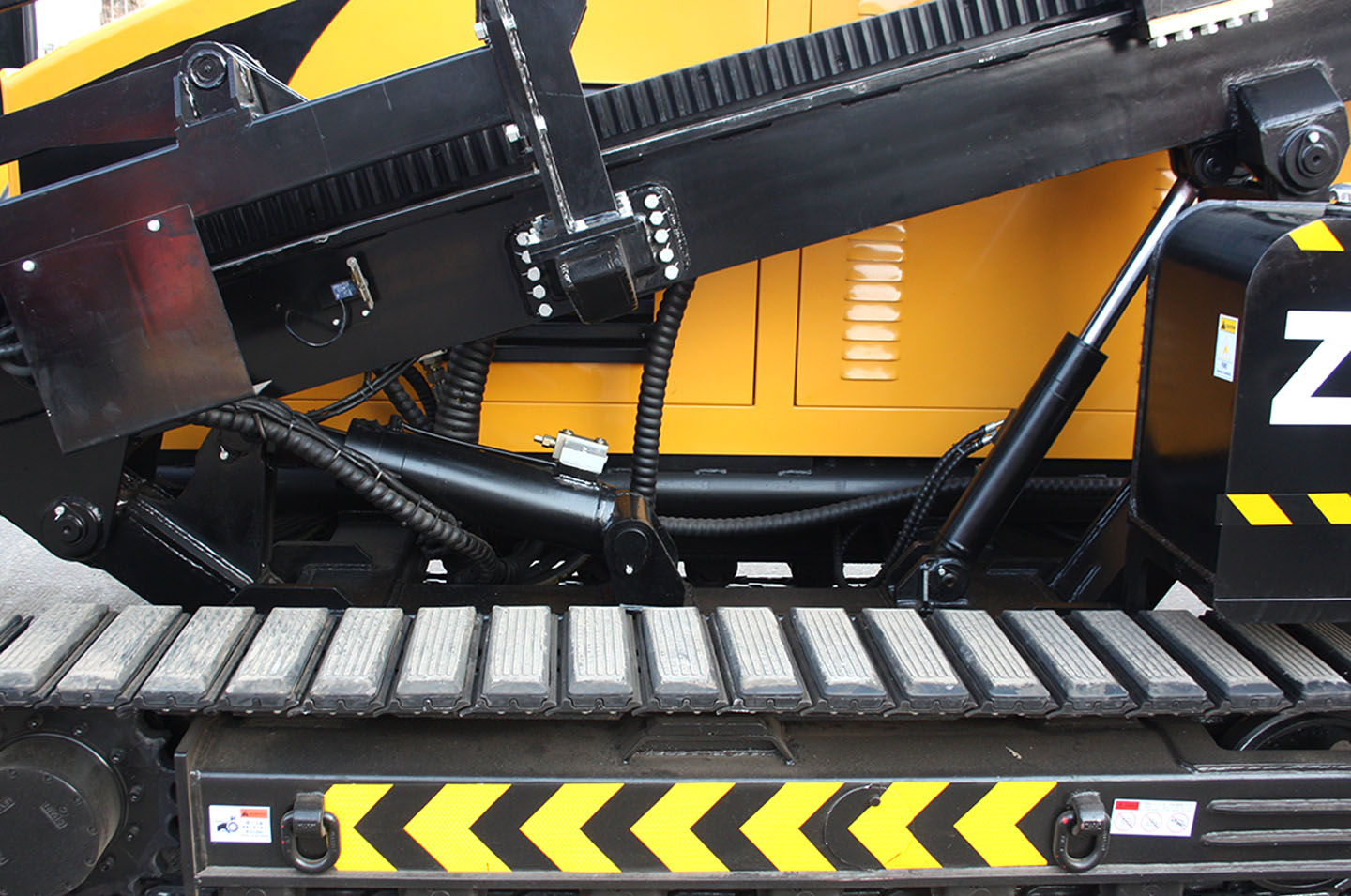

Гусеницы ZT 36/72CDF - металлические с резиновыми проставками. Это позволяет использовать ГНБ комплекс в городских условиях практически с любым покрытием, без нанесение ему повреждения. Корпус модели дополнительно шумо-изолирован, что позволяет осуществлять бурение даже в позднее время суток.

...
Подвеска бурового комплекса
Двухточечная подвеска позволяет изменять угол входа буровой штаги от 3х до 18 градусов при этом не отрывая гусениц от земли, что дает дополнительную устойчивость при работе бурового комплекса.

...
Кассета для штанг

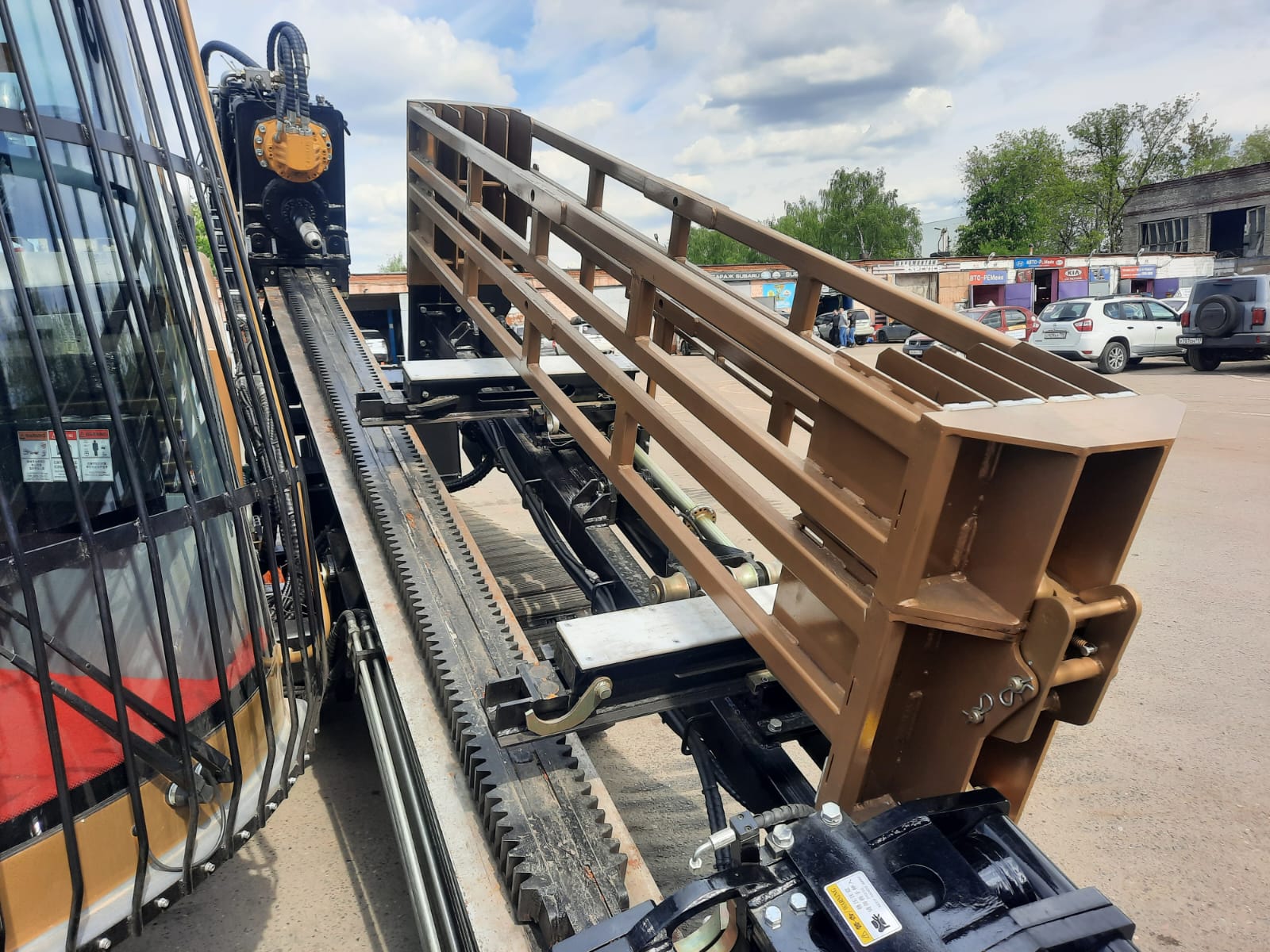

Машина комплектуется кассетой на 24 буровых штанги. А система автоматической подачи не только ускорит процесс бурения, но и облегчит труд оператора буровой установки.

...
Задние стабилизаторы

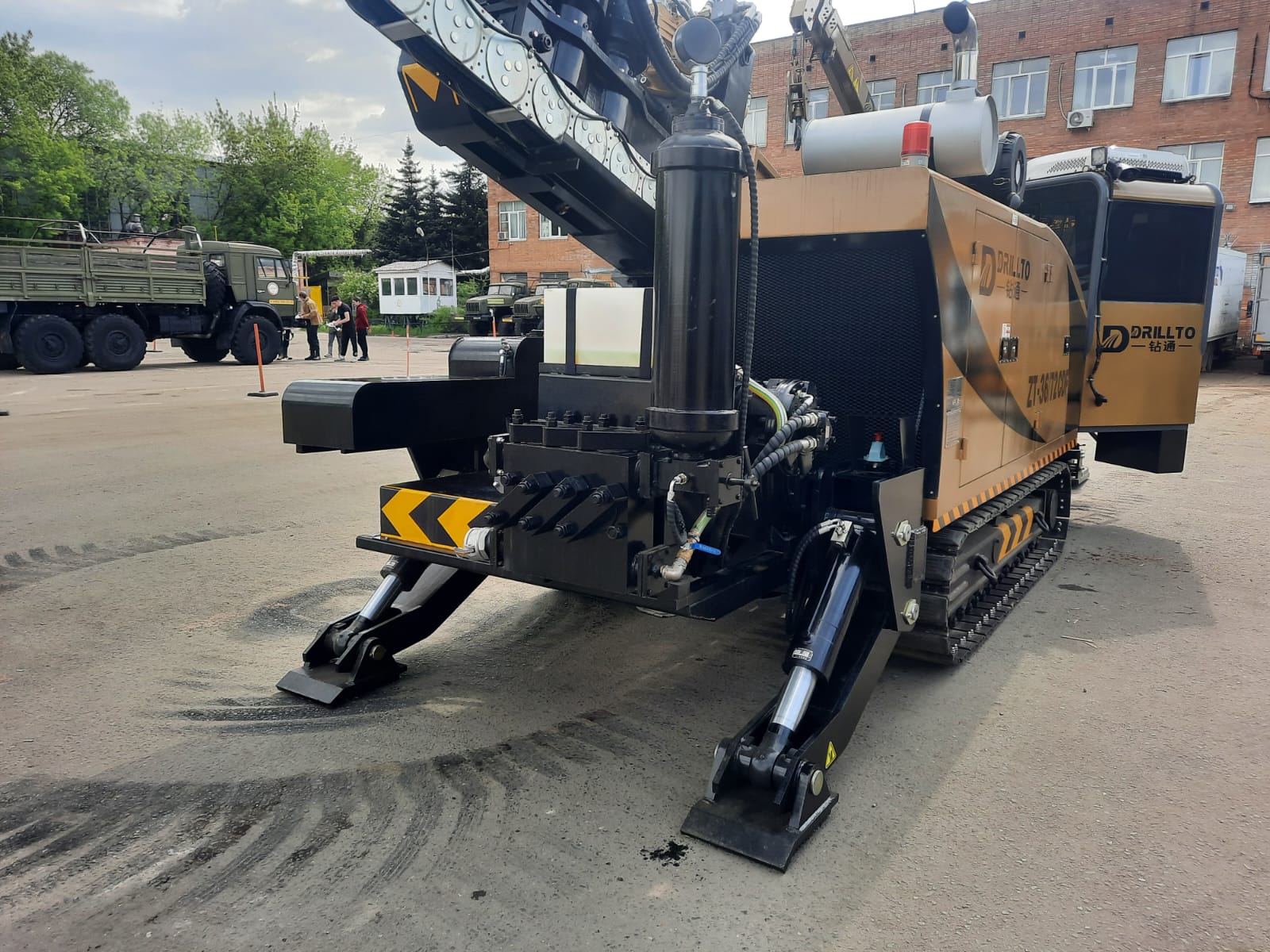

Два стабилизатора, так называемые задние лапы буровой установки обеспечивают ее неподвижность при производстве буровых работ, а также при транспортировке установки ГНБ.

...
Кабина управления
Поворотная система кабины позволяет осуществить ее разворот до 90 градусов, тем самым обеспечивая прекрасный обзор бурового лафета от каретки до тисков установки. Большое панорамное стекло, защищенное решеткой от повреждений дает возможность оператору наблюдать весь процесс не поднимаясь с кресла.

...
Управление комплексом
На модели 36/72CDF стоит очень удобное, комфортное кресло оператора с множеством регулировок. Напротив подлокотников находятся джойстики управления, высокого качества, с фиксацией. Напротив кресла перед лицом оператора расположен ЖК дисплей, на котором отображается все необходимая для оператора информация о текущем состоянии гнб установки.
Также на дисплее имеется регулятор подачи бурового раствора, позволяет прямо из кабины регулировать объем подачи бентонита.


...
Анкерная плита
Для надежного закрепления бурового комплекса используется анкерная плита. 5 Анкеров надежно удерживают буровую установку обеспечивая устойчивость и неподвижность во время бурения. Забуривание - автоматическое с помощью гидравлического анкерителя.



Редуктор вращения штанг
Реечная система привода установки гнб DRILLTO ZT 36/72CDF позволяет не только увеличить запас прочности, но и улучшить плавность хода каретки машины. У данной модели 2 редуктора вращения. Первый вращает внешнюю штангу, а второй - внутреннюю. Каждая каретка управляется отдельным джойстиком. А система увеличения тягового усилия до 72 тонн позволит в сложных ситуациях сдвинуть колону штанг и безаварийно закончить бурение.



Тиски для штанг
В процессе работы достигается минимальный износ резьбы. Для удобства оператора тиски оборудованы автоматической системой смазки.


...
Буровой насос
Буровой комплекс комплектуется бентонитовым насосом производительностью 650л/мин. Бентонитовый насос с керамическими цилиндрами.
Есть бак для незамерзающей жидкости. Большим преимуществом является возможность управления бентонитовым прямо из кабины.

...
Вертлюг
На машине установлен качественный бентонитовый вертлюг

...
Силовая установка
Мощный двигатель Cummins на 179кВт, 2200 об/мин.
Данной мощности с запасом хватает для работы всех агрегатов установки.

...
Гидравлическая система
Вся основная гидравлика бурового комплекса (гидромоторы, гидронасосы) - изделия DANFOSS и POCLAIN.
Это не только обеспечивает надежность, экономичность и стабильность работы гидросистемы, но и позволяет получать максимальные значения мощности и скорости.

...
Кран манипулятор
Установленный на буровой установке кран манипулятор грузоподъемностью 2 тонны позволяет осуществить необходимыепогрузо-разгрузочные работы в процессе бурения и подготовки к нему.



...
Моющее ружье
Машина комплектуется моющим пистолетом, для очистки штанг, бурового инструмента после и в процессе производства
буровых работ. Также им можно воспользоваться для очистки самой буровой установки.
