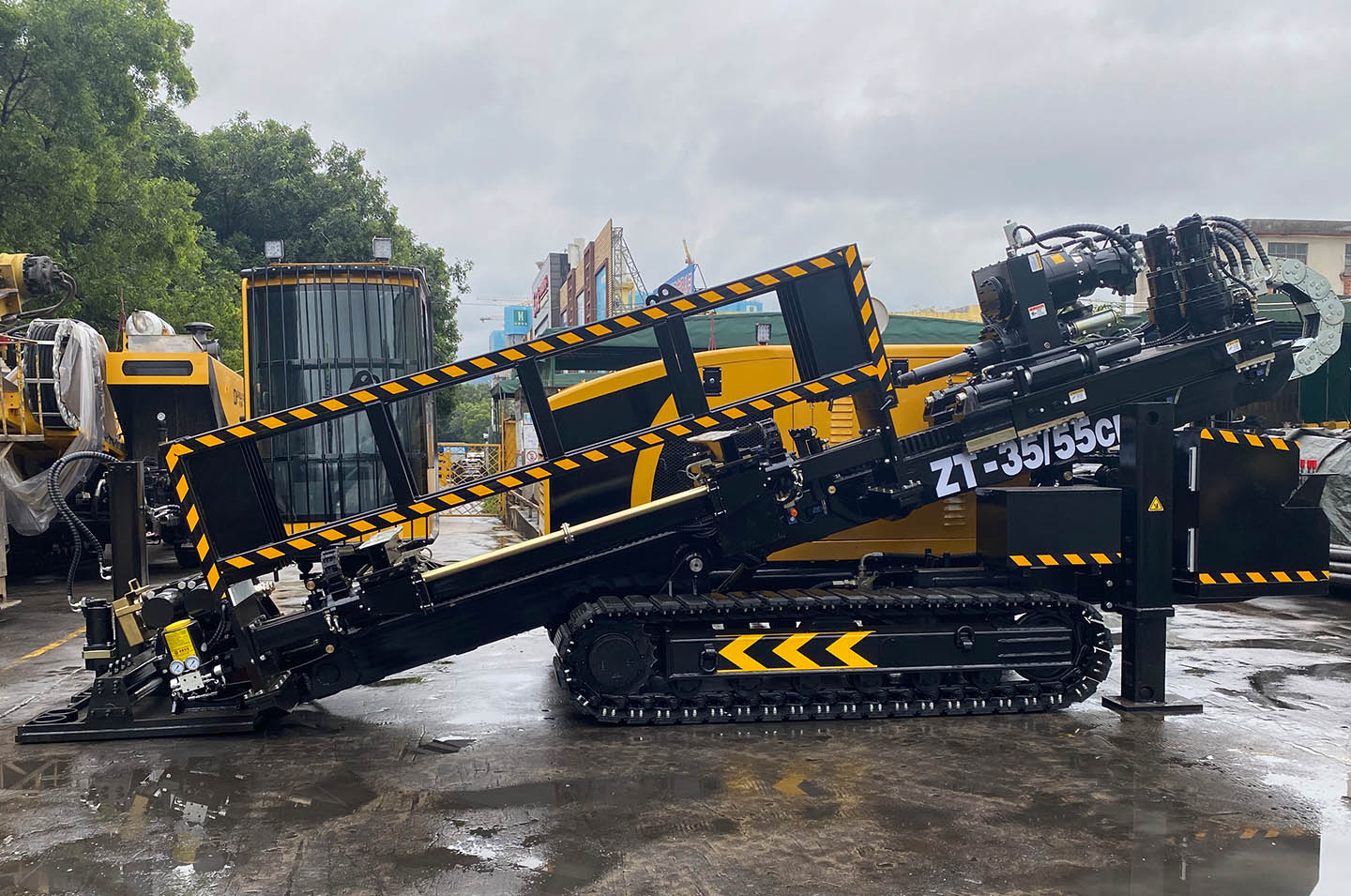

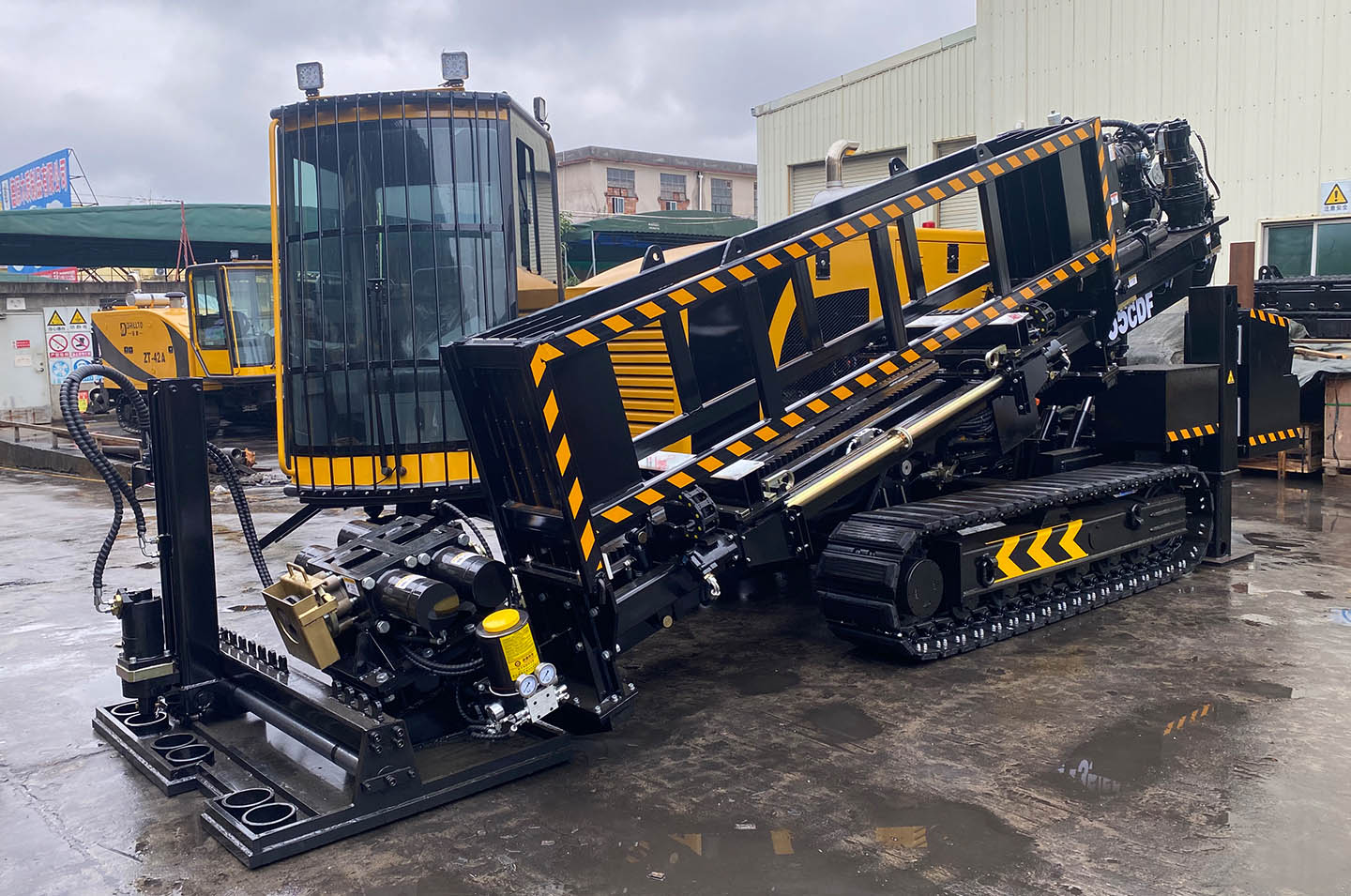

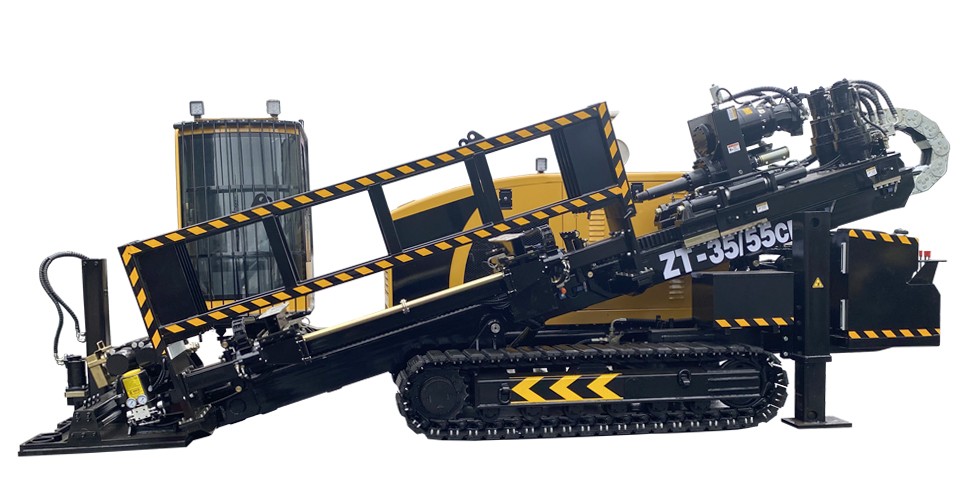

Установка ГНБ ZT-35/55CDF

Переходная модель Drillto ZT-35/55CDF. Новая модель серии усилием подачи 35тонн. Дополнительно на машине установлена запатентованная система дотяжки цилиндрами до 55тонн, позволяющая в сложной (аварийной) ситуации сдвинуть колону штанг и продолжить бурение в штатном режиме. Установка оснащена мощным силовым агрегатом на 160кВт. Гидравлика установки состоит из гидромоторов и гидронасосов таких производителей как Danfoss и Poclain, что обеспечивает не только надежность, долговечность гидросистемы, но и высокие характеристики работы. Модель переходная, потому как имеет возможность работы с буровыми штангами 73,76,83, 89мм в зависимости от комплектации установки. Ближайшие Аналоги установки по классу: Vermeer D60x90, D60x90 S3, D80x100 S2, V400H, Ditch Witch JT100M1, JT60, JT7020 M1, JT8020 M1, DDW 28/09, DDW 36/13, DDW 38/14, XCMG XZ 360E.
Корпус установки ГНБ
Небольшие размеры комплекса - 7500х2300х2530мм и вес - 11000кг позволяют без усилий применять данную модель в городских условиях. Способствует этому также наличие резиновых проставок на металлических гусеницах.
Сам корпус оборудован шумоизоляцией, благодаря которой работа не потревожит жителей домов рядом с местом производства буровых работ.

...
Задние лапы
Стабилизаторы положения расположенные в задней части бурового комплекса (так называемые задние лапы) обеспечивают надежное крепление буровой установки не только при перевозке на транспорте, но и при бурении. Управление лапами производится посредством нажатий клавиш прямо из кабины оператора или выносного пульта.

...
Угол забуривания
Буровой лафет позволяет производить бурение с углами от 7°до 18°.

...

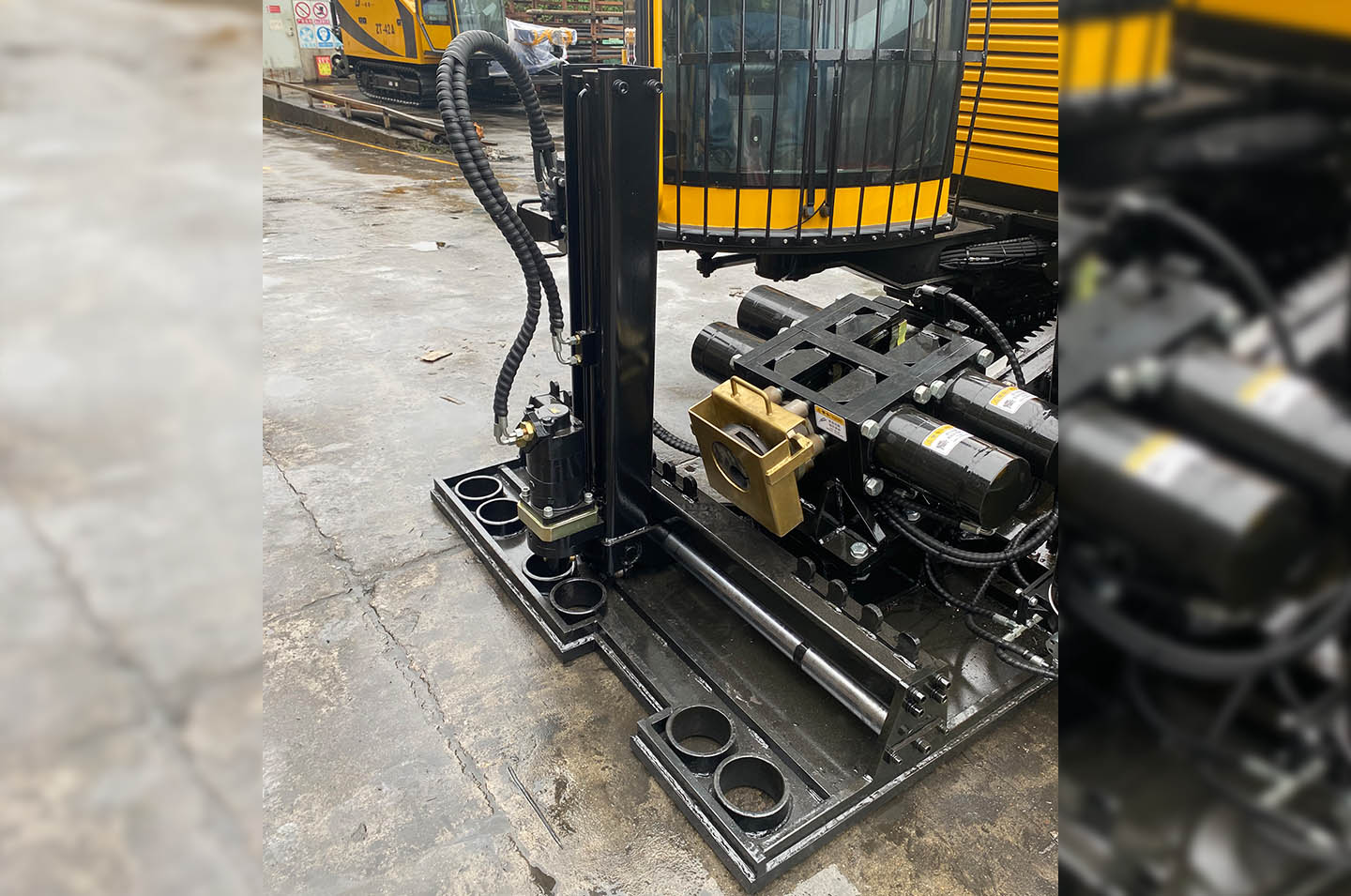

Система анкерения
Модель комплектуется анкерной плитой с автоматическим анкерителем. Что позволяет без помощи сторонней техники на объекте, надежно закреплять буровой комплекс в автоматическом режиме. Сами анкера также входят в комплект поставки установки ГНБ.

...

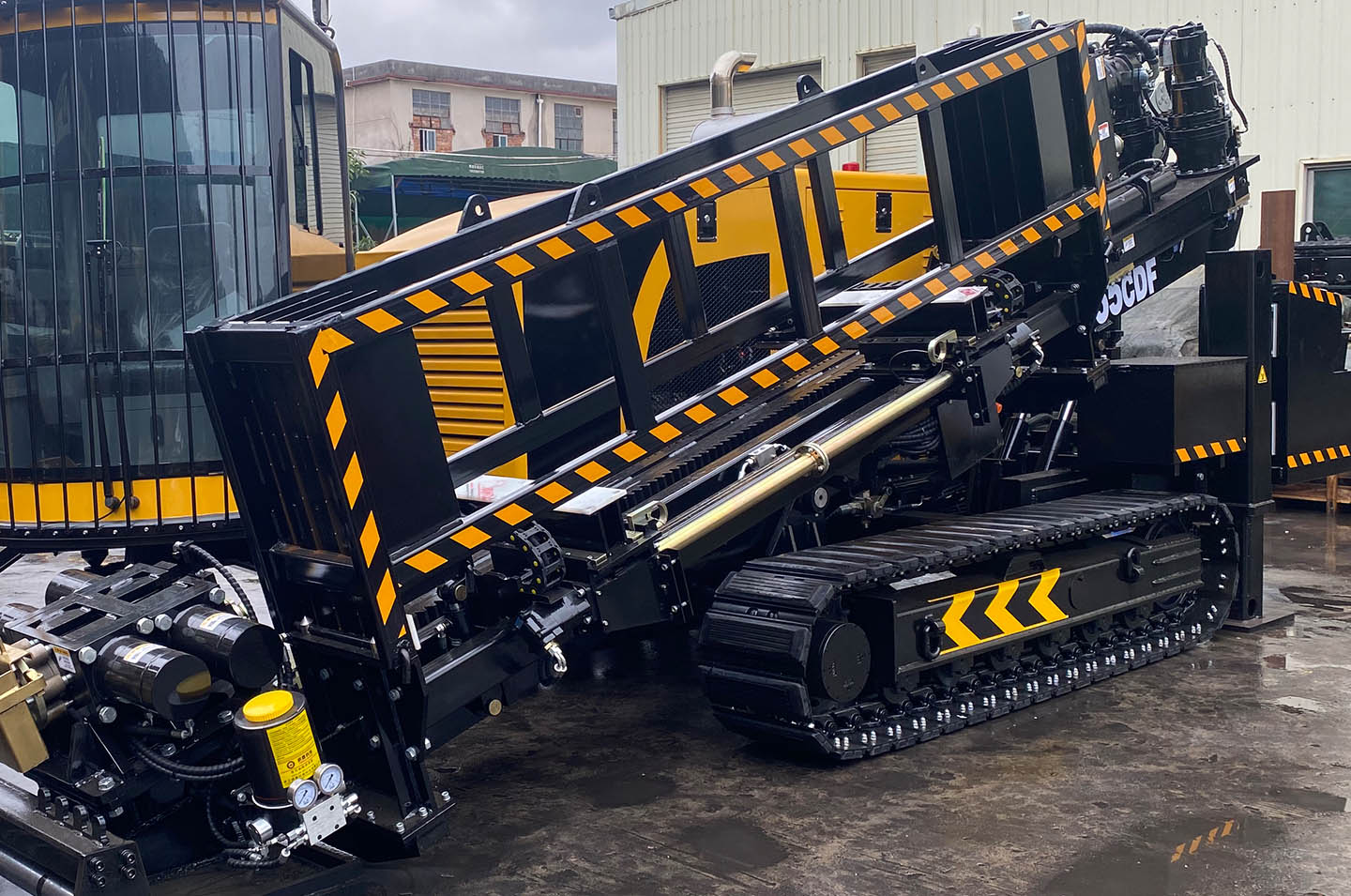

Автоматическая система подачи штанг
На раме машины ГНБ установлена кассета для буровых штанг. В зависимости от диаметра комплектуемой штанги кассета может включать до 20штанг. Для удобства система подачи штанг - автоматическая. Это не только ускоряет работу бурового комплекса, но и облегчает работу оператору буровой установки.

...
Система привода
Буровой лафет оборудован реечной системой привода каретки. Это не только повышает запас прочности, но и позволяет улучшить плавность хода редуктора. Скорость вращения шпинделя - до 160 об/мин.
...
Запатентованная система дотяжки штанг
При помощи двух цилиндров на редукторе усилие протяжки увеличивается до 55тонн. Это в сложной ситуации позволяет сдвинуть колону буровых штанг и продолжить бурение.

...
Тиски для штанг
Минимальный износ буровой штанги при раскручивании достигается за счет качественных тисков расположенных в передней части бурового лафета установки ZT 35/55CDF. Тиски сменные, оборудованы автоматической системой подачи смазки.
...
Моющий пистолет
Также расположен в передней части установки, предназначен для очистки бурового инструмента после производства буровых работ.

...
Поворотная кабина
Преимущество данной модели - большая, поворотная кабина оператора. Угол поворота до 90 градусов и огромное лобовое стекло дает возможность наблюдать за всеми процессами работы оператору от начала до конца бурового лафета. Дополнительно стекло может быть укомплектовано защитной решеткой и стеклоочистителем.

...
Панель управления буровым комплексом
Удобное кресло оператора имеет множество регулировок и настроек. Вся информация о состоянии машины выводится на современный цифровой дисплей расположенный прямо перед глазами оператора. Удобный джойстики с фиксацией. Все это преимущества новой серии моделей ГНБ установок Drillto - частью которой является и модель ZT 35/55CDF.
Дополнительным преимуществом является возможность управления бентонитовым насосом прямо из кабины оператора установки.


...
Буровой насос
Установка ZT 35/55CDF Оборудована бентонитовым насосом с керамическими цилиндрами.
Пропорциональной подачей бурового раствора можно управлять прямо из кабины оператора.
Насос оборудован баком для незамерзающей жидкости.
Производительность насоса - 320л/мин.

...
Гидравлическая состваляющая установки
Модель комплектуется элементами гидравлической системы (насосами, моторами) таких брендов как Danfoss и Poclain.
За счет этого установка имеет высокие основные характеристики, надежность, дологовечность.

...
Двигатель
Cummins мощностью 160кВт (2300об/мин) достаточный силовой агрегат для модели данного класса.
