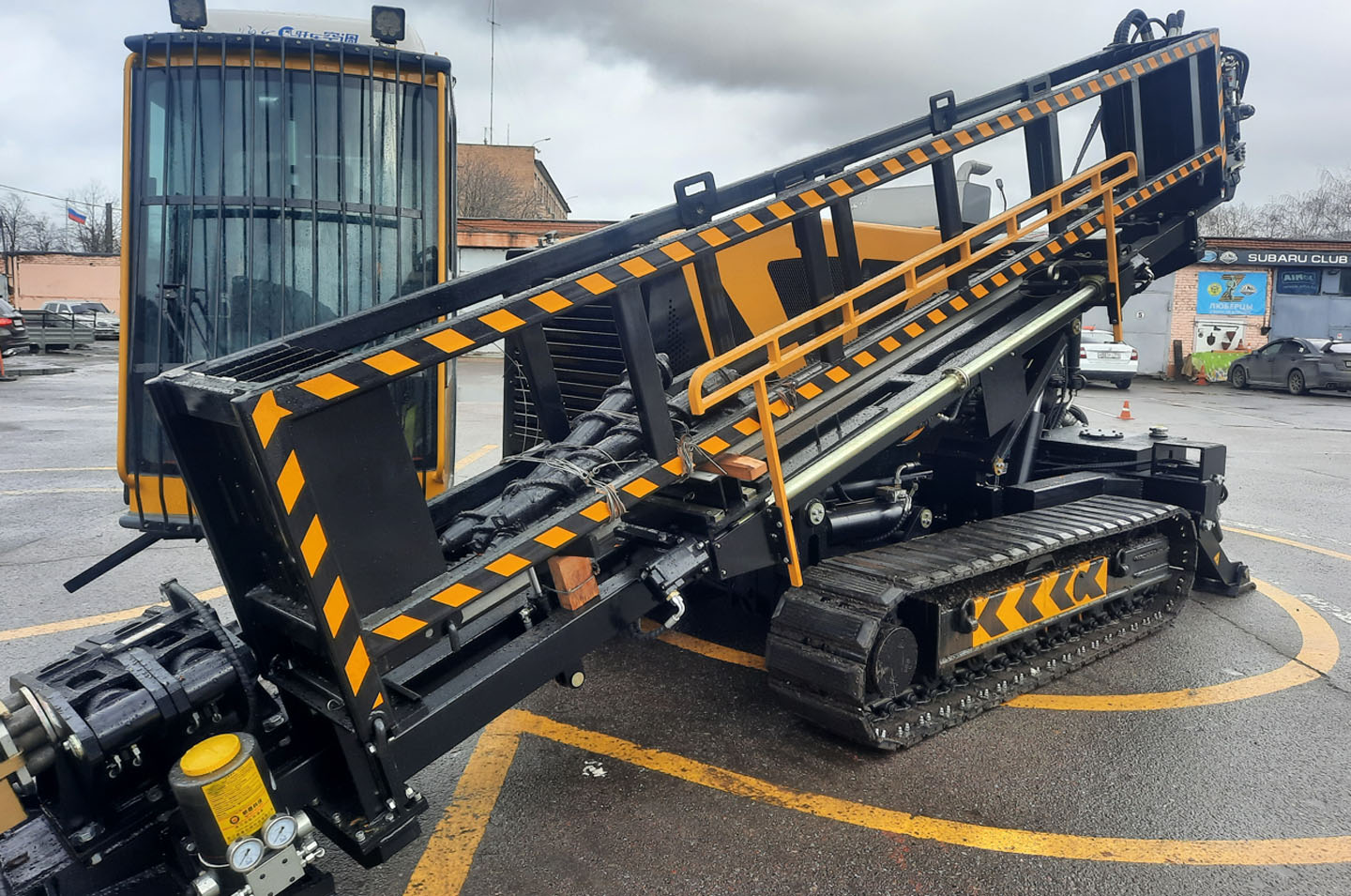

Установка ГНБ Drillto ZT 21/32CDF

Самая продаваемая установка ГНБ марки Drillto. Благодаря совместной работе инженеров компании ООО АЛЬБРЕХТА и Drillto удалось создать идеальную ГНБ установку для городского бурения 3х метровыми штангами. Модель впитала в себя самые последние разработки мира ГНБ. При этом машина имеет не только высокие показатели мощности, но и обладает надежностью, за счет установленной гидравлики DANFOSS и POCLAIN. На данный момент данная модель не имеет аналогов. Ближайшие соседи по классу: Vermeer D24x40, D24x40a, D24x40 S1, D24x40 S2, D24x40 S3, D36x50, D36x50 S2, D40x55, Ditch Witch JT4020, JT40, DDW 20/08, DDW 22/08, DDW 28/09, XCMG XZ200, XZ230E, FORWARD RX25x90

Размеры и габариты
Дизайн и габариты установки Drillto ZT 21/32CDF позволяют с легкостью погрузить ее на трал или прицеп грузоподъёмностью от 10 тонн.
Для передвижения используются металлические гусеницы с резиновыми проставками.
Это позволяет без труда использовать буровой комплекс в городских условиях на практически любом покрытии, без нанесения вреда покрытию.
Установка существует в двух исполнениях:
с манипулятором - 6370х2190х2380мм вес - 10 770кг
без манипулятора - 6500х2190х2380мм вес - 11 510кг

...
Система регулировка угла лафета
Преимуществом данной модели является наличие двухточечной системы регулировки угла бурового лафета. Это позволяет установить такие углы забуривания:
Установка с манипулятором - 7-17.2 градуса
Установка без манипулятора - 14-22 градуса

...
Автоматическая подача штанг
На буровом комплексе установлена кассета для буровых штанг.
Система автоматической подачи обеспечивает скорость и удобство в работе оператора буровой установки. В зависимости от комплектации установка может быть оборудована:
Одной кассетой на 45 буровых штанг.
Двумя кассетами вмещающих по 24 штанги каждая.

...

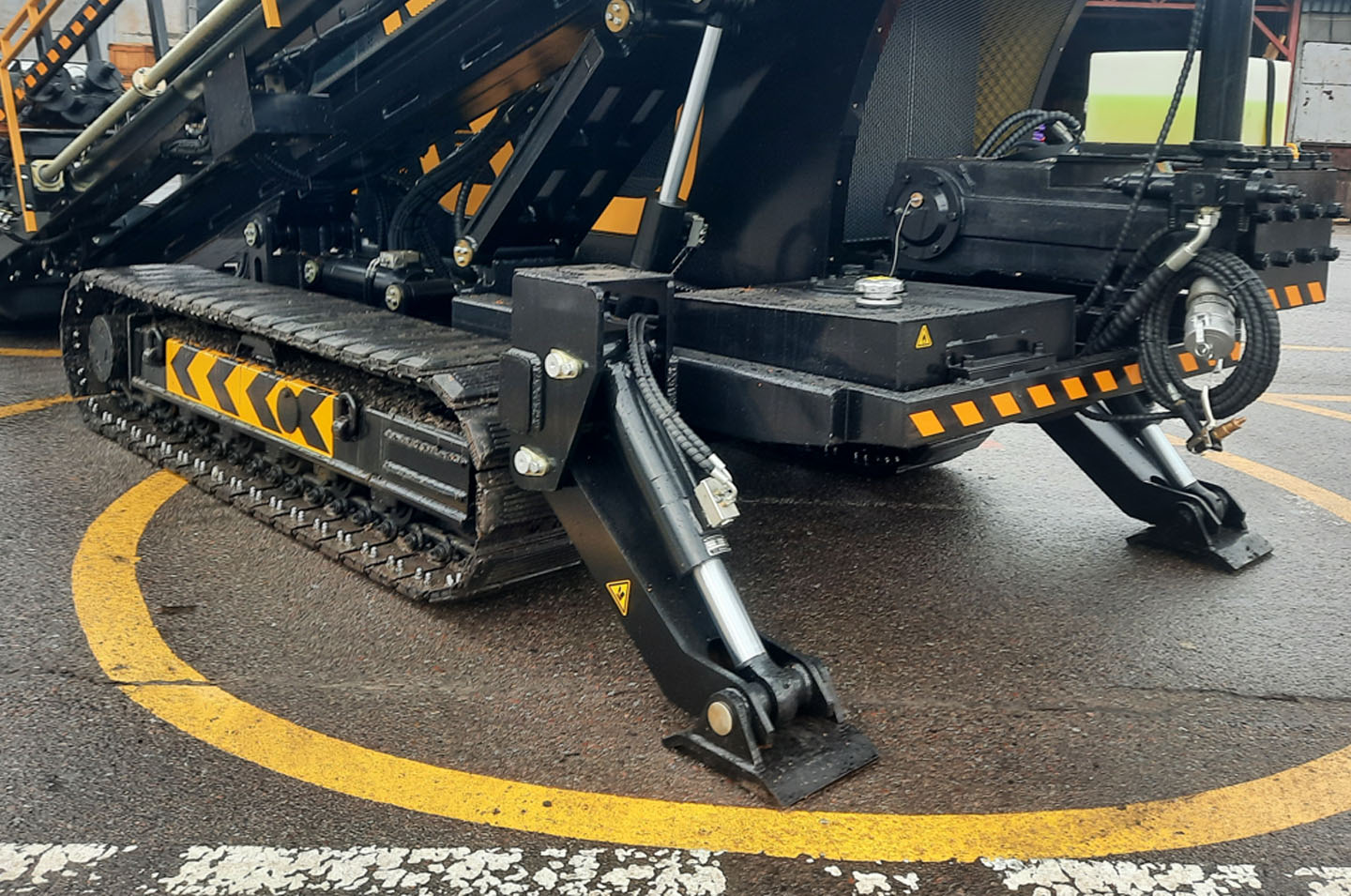

Задние стабилизаторы
Два автоматических стабилизатора расположены в задней части машины обеспечивают устойчивость установки во время транспортировки и бурения.

...

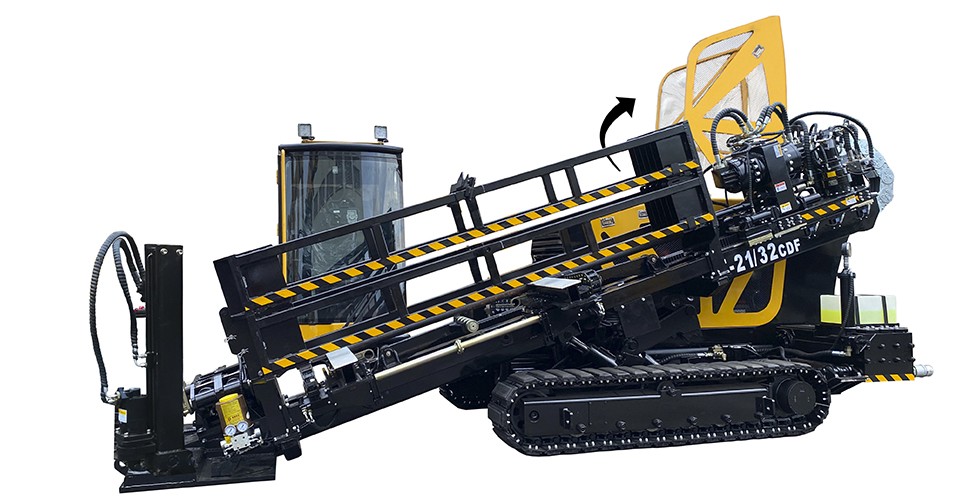

Поворотная кабина оператора
Новый дизайн кабины буровой установки Drillto ZT 21/32CDF с огромным окном дает оператору отличный обзор на весь буровой лафет от каретки и до тисков машины.
Стекло оборудовано стеклоочистителем, а также защитной решеткой.
Угол поворота кабины - 90 градусов.
...
Панель управления комплексом
Обновленный дизайн места оператора включает в себя.
Новое удобное кресло с множеством настроек.
Джойстики управления высокого качества расположены напротив подлокотников, фиксируются, тем самым позволяя
оператору без усталости работать более длительное время.
...
Дисплей
Прямо перед местом оператора на специальном выдвижном креплении расположен дисплей для отображения всей необходимой информации о состоянии установки ГНБ.
Также справа в нижней части дисплея находится регулятор управления бентонитовым насосом, который позволяет пропорционально управлять подачей бурового раствора в процессе бурения непосредственно из кабины оператора.

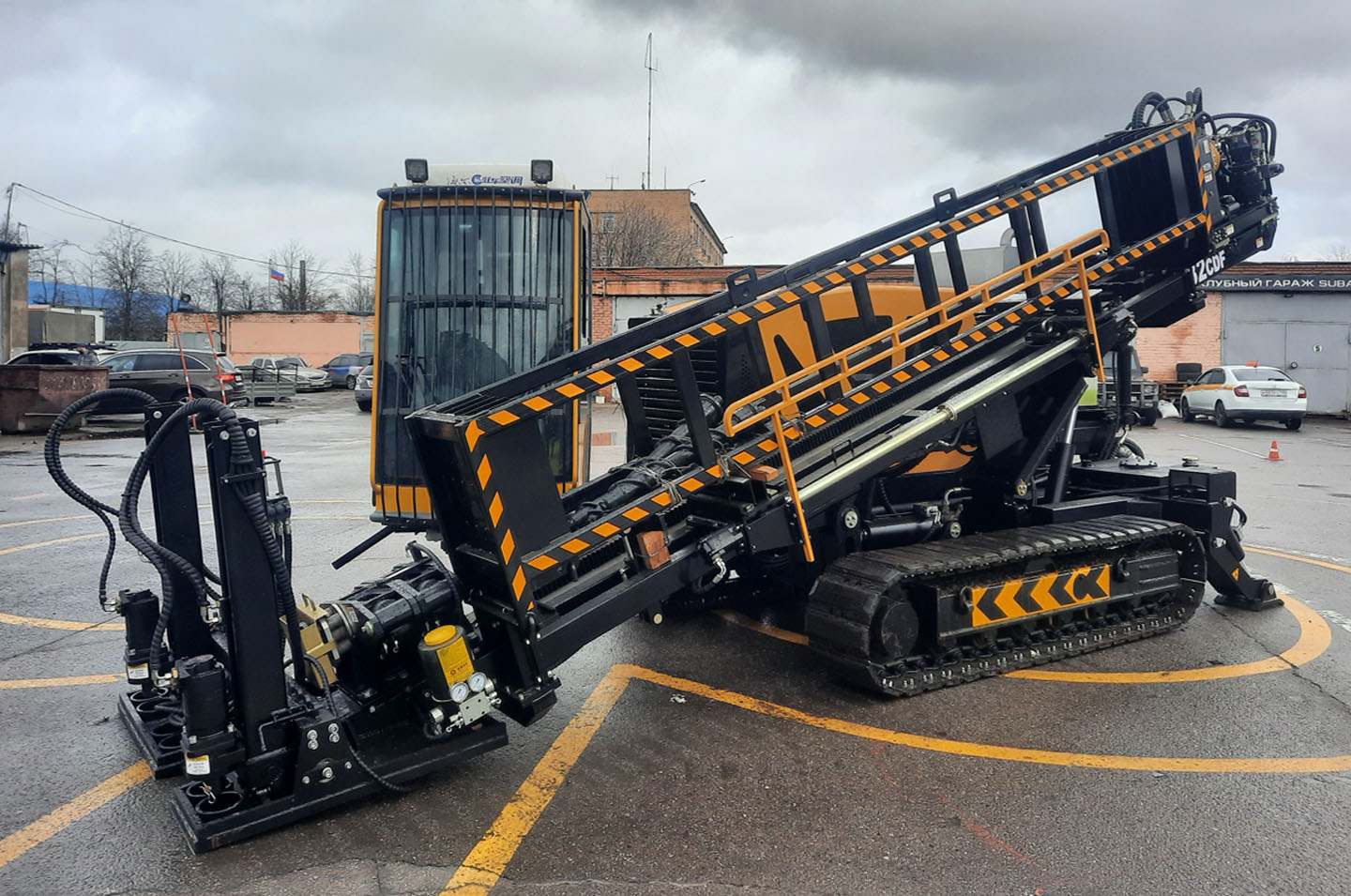

Анкерная плита
В передней части бурового комплекса расположена анкерная плита для автоматического забуривания анкеров, которые надежно закрепляют машину на объекте. Обеспечивая устойчивость, безопасность установки.
Забуривание, в зависимости от комплектации, производится либо двумя анкерителями расположенными на плите, либо специальным анкерителем, который монтируется на манипулятор.
...
Редуктор вращения штанг (каретка)
Тип системы привода редуктора - реечный, дает не только плавность хода, но и увеличенный запас прочности системы.
За вращение отвечают - 2 мотора марки Poclain.

...
Запатентованная система дотяжки
За счет двух специальных цилиндров расположенных на каретке у модели ZT 21/32CDF есть возможность сдвинуть колонну с буровым инструментом с усилием дотяжки в 32 тонны. Это позволяет без труда начать бурение после недолгого простоя или в аварийных ситуациях.

...
Тиски для буровых штанг
Перед плитой в передней части лафета расположены тиски для закручивания/раскручивания буровых штанг. За счет которых достигается минимальны износ резьбы на буровом замке штанги при бурении. Тиски оборудованы системой автоматической смазки.
В передней части тисков есть резиновая пластина для очистки штанг.

...
Буровой насос
На модели ZT 21/32CDF установлен современный, мощный бентонитовый насос.
Основные особенности которого:
Пропорциональное управление подачей бурового раствора прямо из кабины оператора установки ГНБ.
Керамические цилиндры. Клапан зарывающийся при движении зажима тисков. В верхней части расположен бак для незамерзающей жидкости.
Мощность - 360 л/мин.
...
Силовой агрегат (Двигатель)
Машина комплектуется двигателем Cummins
Мощность двигателя 133кВт, 2300об/мин.
Капот двигателя откидной, обеспечивает легкий доступ ко всем основным фильтрам, и агрегатам для технического обслуживания.
По желанию заказчика капот может быть оборудован механизмом для поднятия.

...
Гидравлическая система установки
Основные элементы гидравлической системы составляют агрегаты таких производителей как Danfoss и Poclain.
Это обеспечивает долговечность, экономичность и стабильность работы гидросистемы.

...
Кран манипулятор - забуриватель
В зависимости от комплектации на установке Drillto ZT 21/32CDF может быть установлен кран-манипулятор грузоподъемностью до 2х тонн. Позволяет не только производить погрузочно-разгрузочные работы, но и с помощью специального забуривателя анкерить плиту.
