Установка ГНБ Drillto ZT 20/32АТ

Уникальная установка ГНБ для бурения скальных пород построенная на базе установки 21/32CDF. Мощный двигатель Cummins на 133кВт, крутящий момент 6000Нм на внешней и 2000Нм на внутренней штанге позволяют бурить в твердых, скальных и мерзлых породах. При этом скорость вращения - 300Об/мин. Мощный бентонитовый насос с пропорциональным управлением производительностью 360л/мин с функцией резкой подачи бентонита отлично промывают и выносят пробуренный грунт из скважины. А небольшие габариты 6600х2250х2380мм и вес 12 000кг - позволяют перемещать установку даже на эвакуаторе.

Размеры и габариты
Дизайн и габариты установки Drillto ZT 20/32АТ позволяют с легкостью погрузить ее на трал или прицеп грузоподъёмностью от 12 тонн.
Для передвижения используются металлические гусеницы с резиновыми проставками. Это позволяет без труда использовать буровой комплекс в городских условиях на практически любом покрытии, без нанесения вреда покрытию. Габариты 6600х2250х2380мм вес - 12 000кг

...
Система регулировка угла лафета
Преимуществом данной модели является наличие двухточечной системы регулировки угла бурового лафета. Это позволяет установить такие углы забуривания 14-22градуса.

...

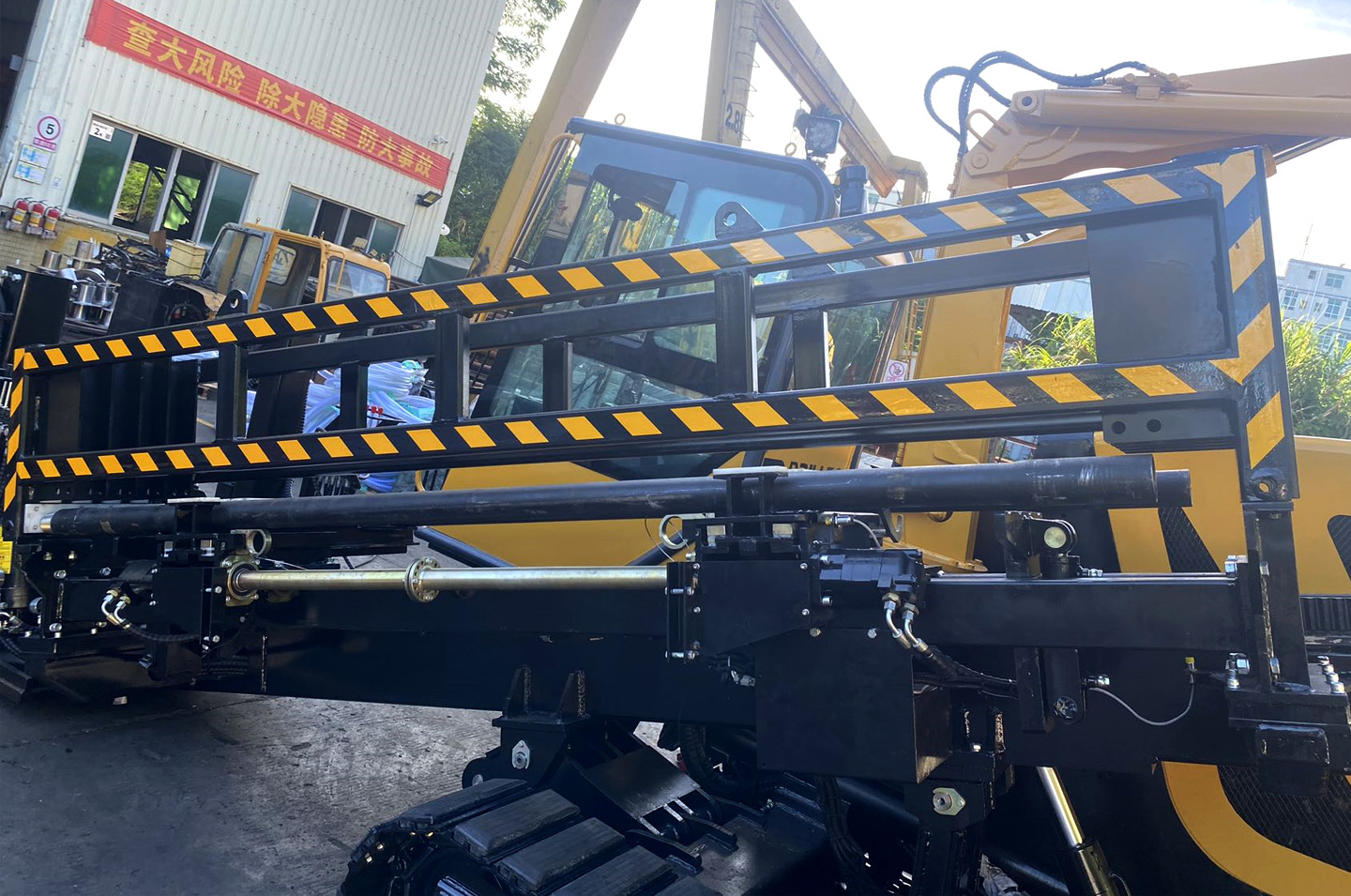

Автоматическая подача штанг
На буровом комплексе установлена кассета для буровых штанг. Система автоматической подачи обеспечивает скорость и удобство в работе оператора буровой установки.
Установка ГНБ комплектуется одной кассетой на 16 двойных штанг.

...

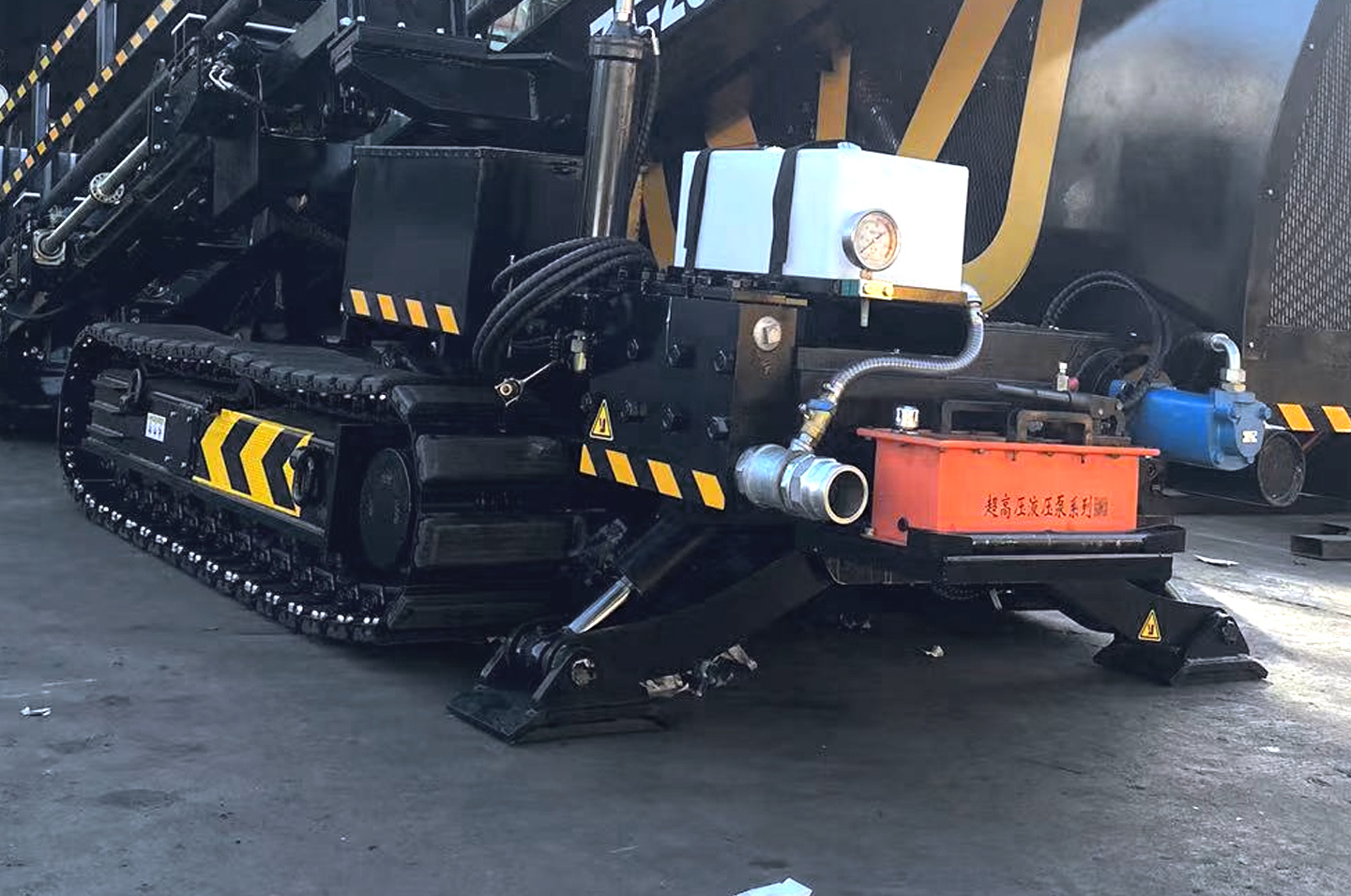

Задние стабилизаторы
Два автоматических стабилизатора расположены в задней части машины обеспечивают
устойчивость установки во время транспортировки и бурения.

...
Поворотная кабина оператора

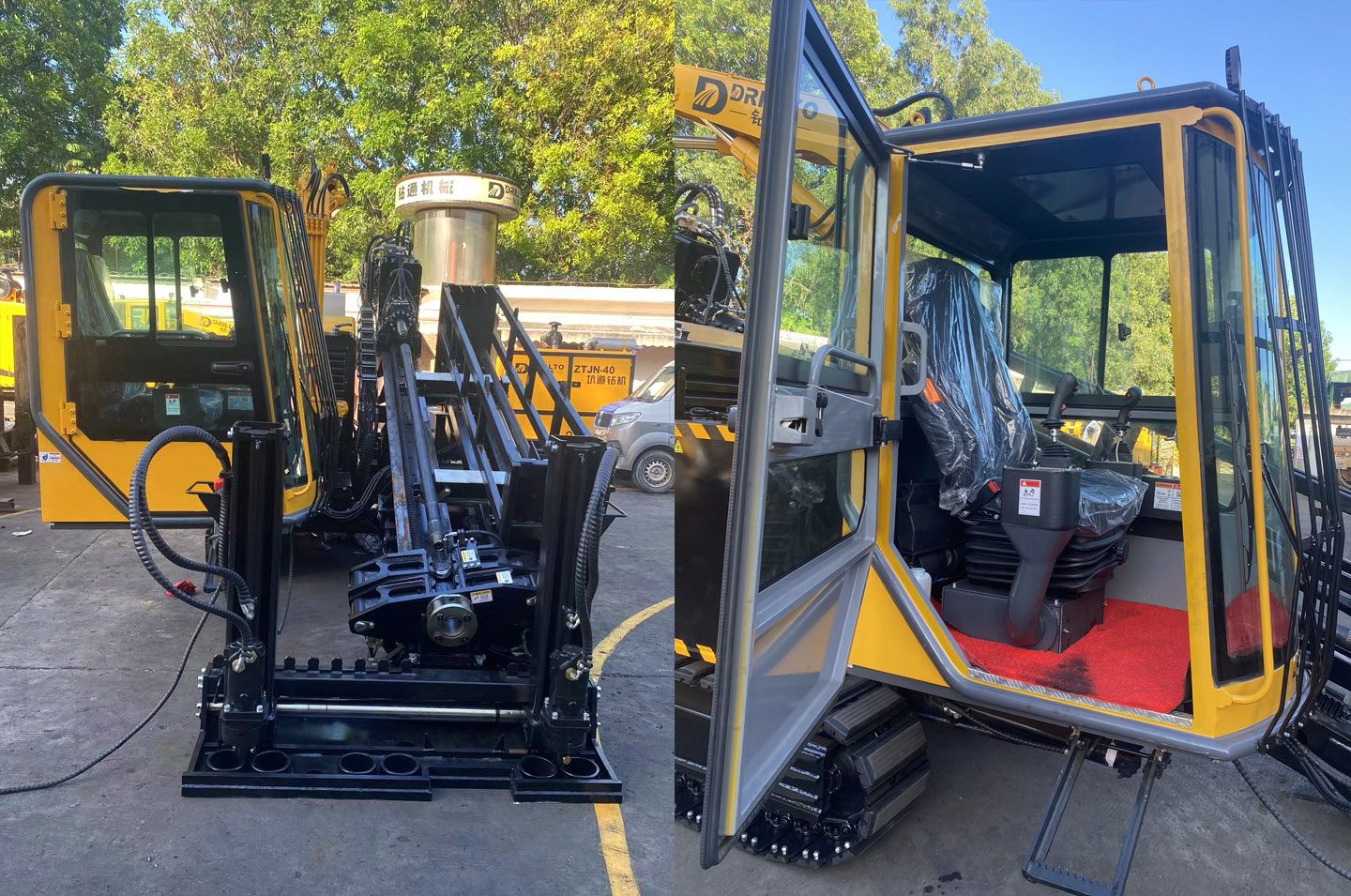

Новый дизайн кабины буровой установки Drillto ZT 20/32АТ с огромным окном дает оператору отличный обзор на весь буровой лафет от каретки и до тисков машины.
Стекло оборудовано стеклоочистителем, а также защитной решеткой. Угол поворота кабины - 90 градусов.

...
Панель управления комплексом
Обновленный дизайн места оператора включает в себя.
Новое удобное кресло с множеством настроек.
Джойстики управления высокого качества расположены напротив подлокотников, фиксируются, тем самым позволяя оператору без усталости работать более длительное время.

...
Дисплей
Прямо перед местом оператора на специальном выдвижном креплении расположен дисплей для отображения всей необходимой информации о состоянии установки ГНБ.
Также справа в нижней части дисплея находится регулятор управления бентонитовым насосом, который позволяет пропорционально управлять подачей бурового раствора в процессе бурения непосредственно из кабины оператора.

Анкерная плита
В передней части бурового комплекса расположена анкерная плита для автоматического забуривания анкеров, которые надежно закрепляют машину на объекте. Обеспечивая устойчивость, безопасность установки. Забуривание производится двумя анкерителями расположенными на плите.

...
Редуктор вращения штанг (каретка)
Тип системы привода редуктора - реечный, дает не только плавность хода, но и увеличенный запас прочности системы. Мотор Poclain на вращение.

...
Запатентованная система дотяжки
За счет двух специальных цилиндров расположенных на каретке у модели ZT 20/32АТ есть возможность сдвинуть колонну с буровым инструментом с усилием дотяжки в 32 тонны. Это позволяет без труда
начать бурение после недолгого простоя или в аварийных ситуациях.

...
Тиски для буровых штанг
Перед плитой в передней части лафета расположены тиски для закручивания/раскручивания буровых штанг. За счет которых достигается минимальны износ резьбы на буровом замке штанги при бурении. Тиски оборудованы системой автоматической смазки. В передней части тисков есть резиновая пластина для очистки штанг.

...
Буровой насос
На модели ZT 20/32АТ установлен современный, мощный бентонитовый насос. С пропорциональным управлением подачи бурового раствора прямо из кабины оператора установки ГНБ.
Керамические цилиндры. Клапан зарывающийся при движении зажима тисков. В верхней части расположен бак для незамерзающей жидкости.
Мощность насоса - 360 л/мин.

...
Вертлюг
На машине установлен бентонитовый вертлюг YH

...
Силовой агрегат (Двигатель)
Машина комплектуется двигателем Cummins
Мощность двигателя 133кВт, 2300об/мин.
Капот двигателя откидной, обеспечивает легкий доступ ко всем основным фильтрам, и агрегатам для технического обслуживания.
По желанию заказчика капот может быть оборудован механизмом для поднятия.

...
Гидравлическая система установки
Основные элементы гидравлической системы составляют агрегаты таких производителей как Danfoss и Poclain.
Это обеспечивает долговечность, экономичность и стабильность работы гидросистемы.

...
Моющее ружье
Предназначено для очистки бурового инструмента от грязи и бурового раствора после выполнения буровых работ. Небольшой, но очень полезный аксессуар, входит в комплект.

...
Кран манипулятор
В зависимости от комплектации на установке Drillto ZT 21/32CDF может быть установлен кран-манипулятор грузоподъемностью до 2х тонн. Позволяет не только производить погрузочно-разгрузочные работы, но и с помощью специального забуривателя анкерить плиту.
