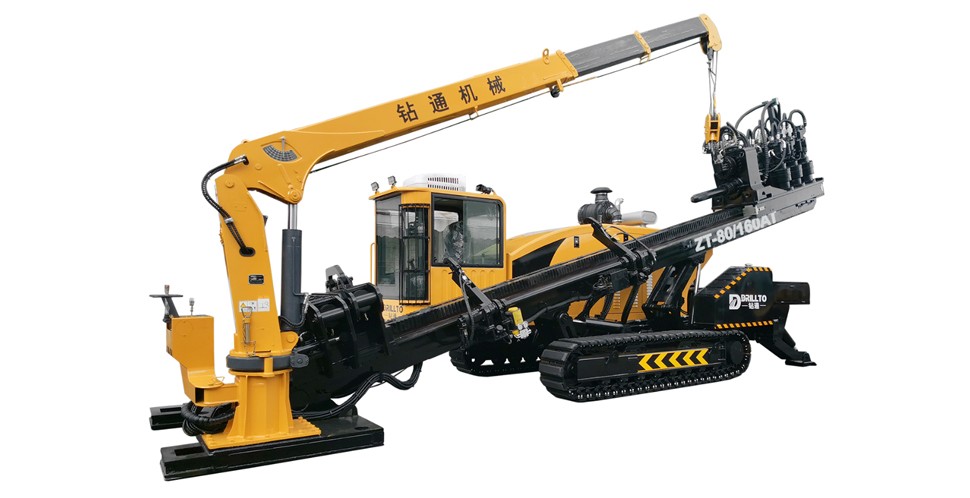

Установка ГНБ Drillto ZT 80/160AT

Установка Drillto ZT 80/160AT - уникальная модель использующая двойные штанги, не имеющая аналогов в мире! Установка позволяет работать в грунтах любой категории. Для этого используется мотобур с шарошечным долотом. Модель получила широкое распространение потому как позволяет производить буровые работы в скальных грунтах, как в полевых так и в городских условиях.
Увеличение тягового усилия до 160 тонн позволяет в сложных ситуациях сдвинуть колону штанг и безаварийно продолжить бурение

...
Корпус установки
Дизайн корпуса разработан для наибольшего удобства обслуживания установки. Небольшие габариты располагают к использованию установки в городских условиях. Способствует этому также шумоизоляция внутри корпуса.

...
Буровой лафет

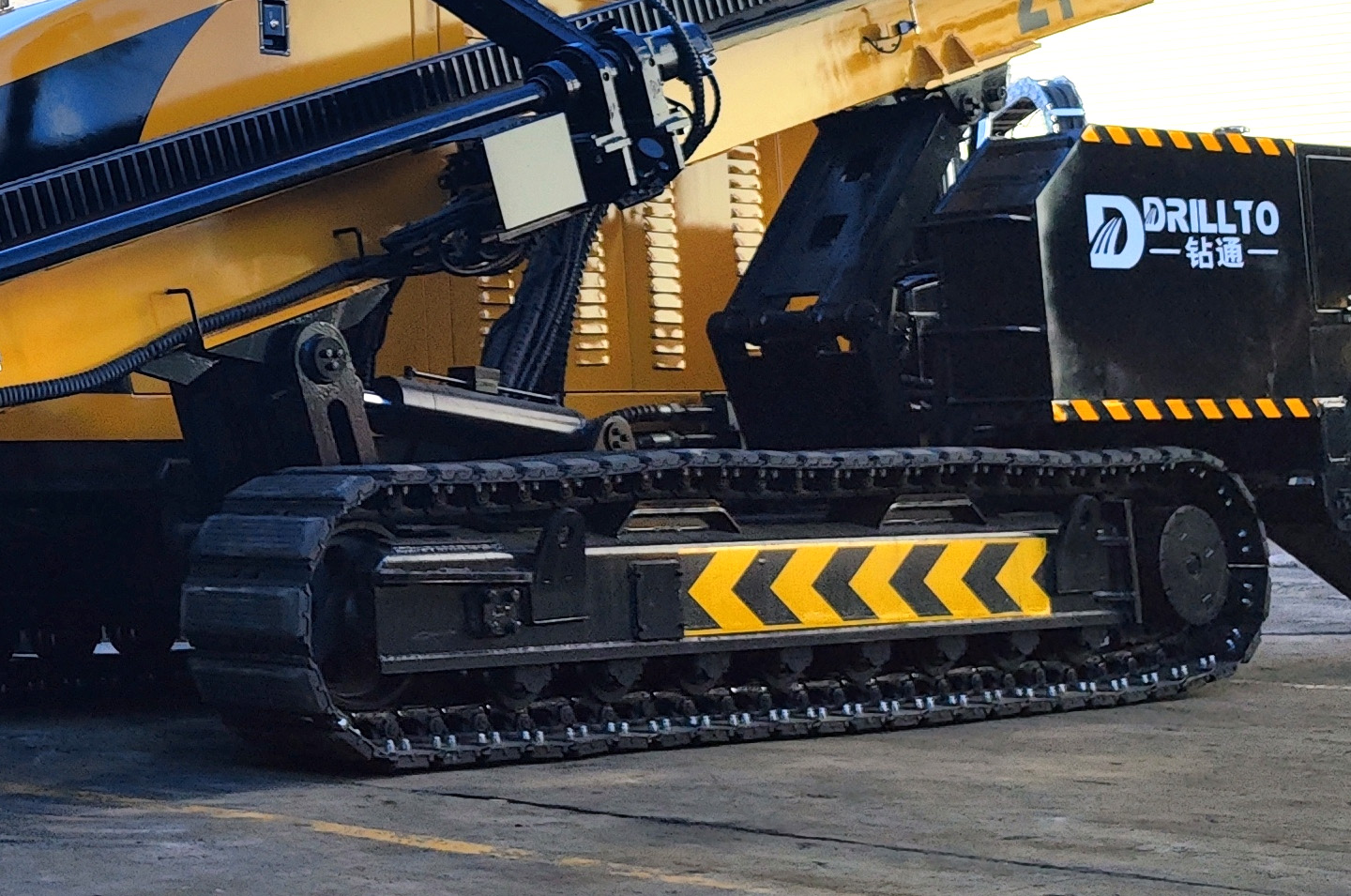

Лафет рассчитанный на углы забуривания 12-18градусов располагается раме с металлическими гусеницами. Сами гусеницы имеют резиновые проставки, что позволяет использовать установку в условиях с практически любым покрытием, без опасности его повреждения.

...
Подача буровых штанг
На выбор установка может быть укомплектована автоматической карусельной подачей штанг. Также может быть установлена полуавтоматическая подача.

...

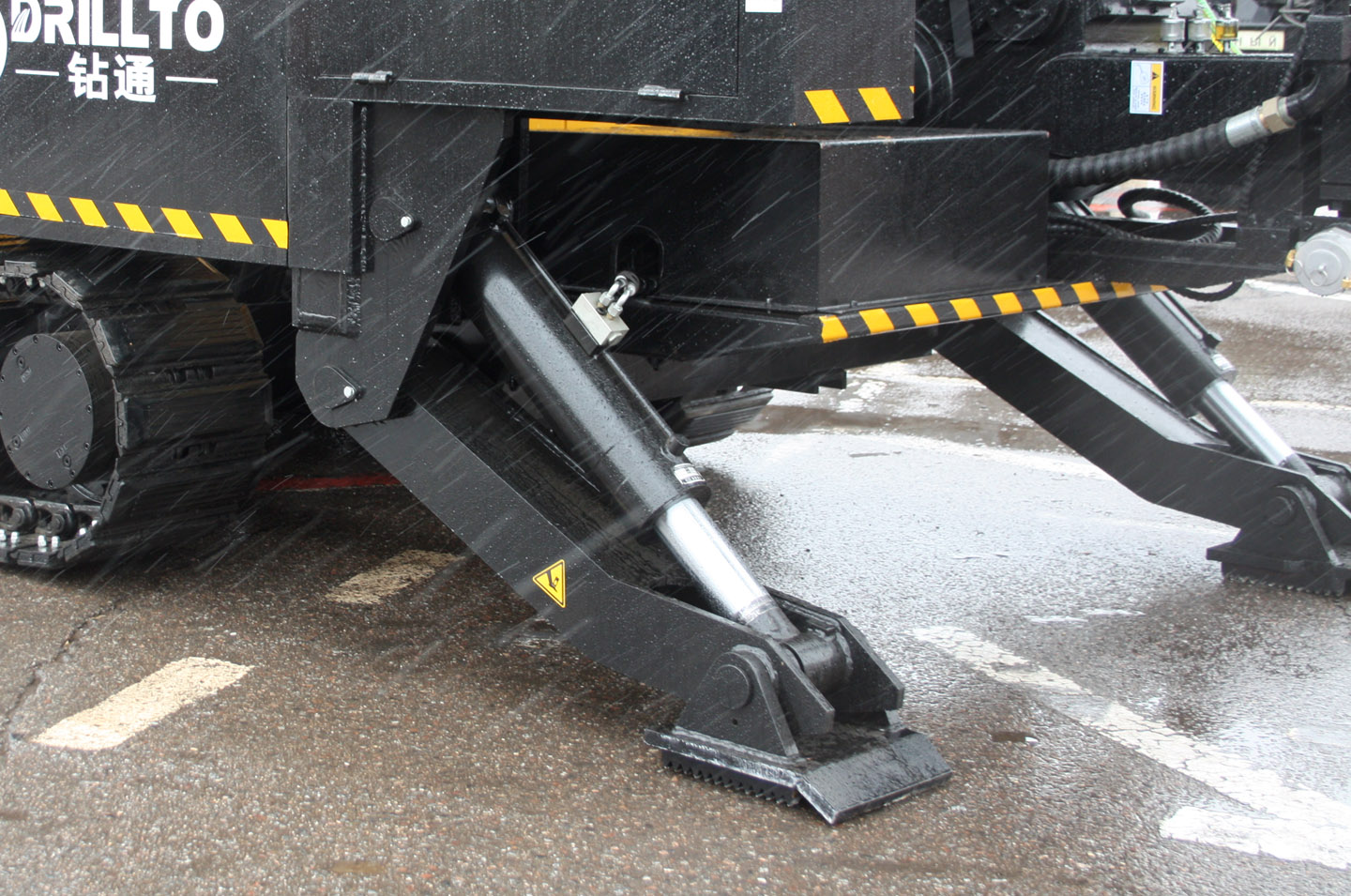

Задние стабилизаторы
Расположенные в задней части два стабилизатора положения фиксируют буровой комплекс не только при бурении, но и при перевозке установки на трале. Управление стабилизаторами производится при помощи выносного пульта оператора.

...

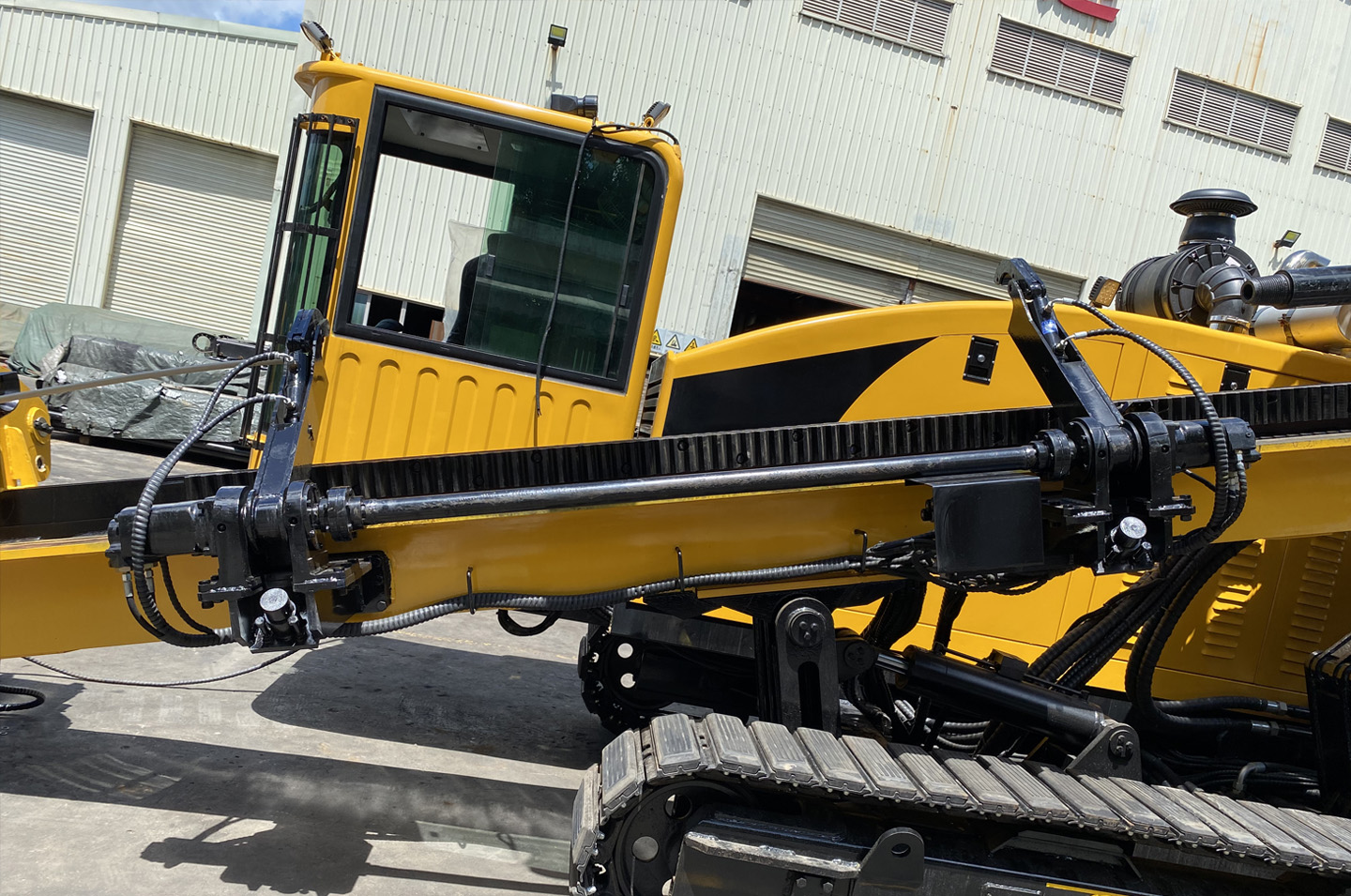

Кабина оператора
Современная кабина оператора с панорамным стеклом, защитой и возможностью поворота - дают полный обзор на весь буровой лафет от каретки до тисков. Это позволяет контролировать работу всех систем комплекса не вставая из удобного кресла оператора с множеством регулировок и удобных подлокотников. В кабине есть кондиционер и отопитель для комфортной работы в любое время года. На против кресла оператора находится ЖК монитор для отображения всех параметров работы бурового комплекса. Расположение монитора не загораживает обзор на узлы установки, в тоже время он находится всегда перед глазами оператора.

...
Панель управления
На панели управления находится ЖК дисплей для отображения всех необходимых для оператора в процессе бурения параметров.

...
Анкерная плита
В передней части установки расположена плита для забуривания анкеров. Это позволяет надежно зафиксировать буровую установку на месте производства буровых работ.

...
Редуктор вращения штанг
Реечная система привода применяемая на установке позволяет увеличить прочность и плавность хода каретки. Сама каретка оборудована механизмом увеличения тягового усилия до 160тонн, что позволяет в сложных ситуациях без труда сдвинуть колонну буровых штанг и закончить бурение. Моторы на вращение - позволяют развить крутящий момент до 38000Нм, а скорость вращения может достигать до 150об/мин

...
Тиски раскручивания штанг
При использовании тисков достигается минимальный износ резьбы буровых штанг. Тиски оборудованы автоматической системой смазки резьбы буровой штанги.

...
Бентонитовый насос
Буровой насос с керамическими цилиндрами расположен в задней части бурового комплекса. Производительность насоса 1000л/мин давление 10мПа.

...
Двигатель
На модели ZT 80/160at установлен двигатель CUMMINS мощностью 373кВт. Данного силового агрегата достаточно для работы всех узлов бурового комплекса.

...
Гидравлика
Масляные насосы Sauer-Danfoss на вращение, подачу и обратную тягу обеспечивают надежность, стабильность и гарантированную работу гидросистемы установки ГНБ.

...

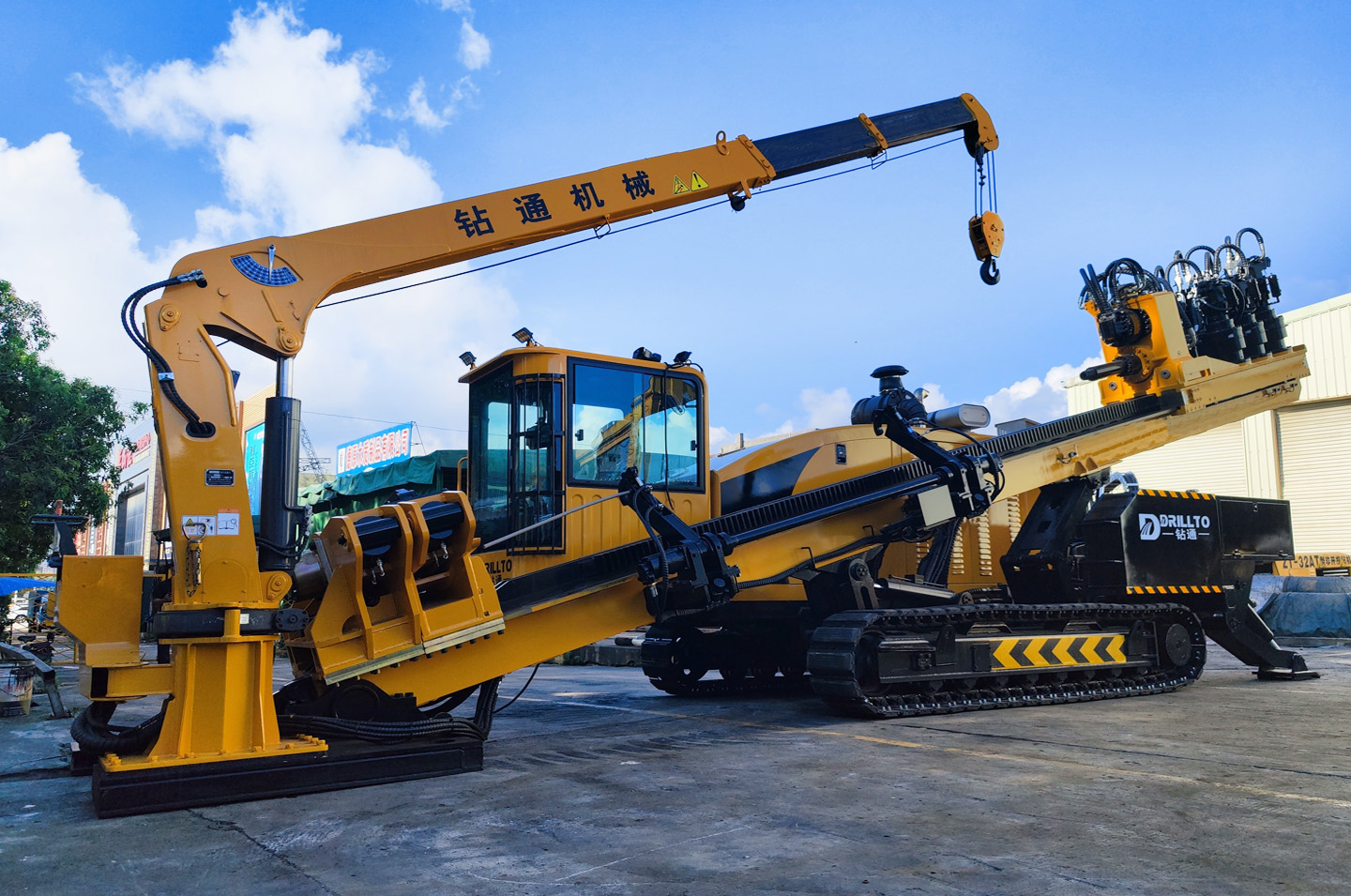

Кран манипулятор
На машине установлен кран манипулятор грузоподъемностью 2тонны. Возможна установка крана до 3,2тонны.

...
Моющий пистолет
Предназначен для очитки бурового инструмента и самой машины после бурения.
