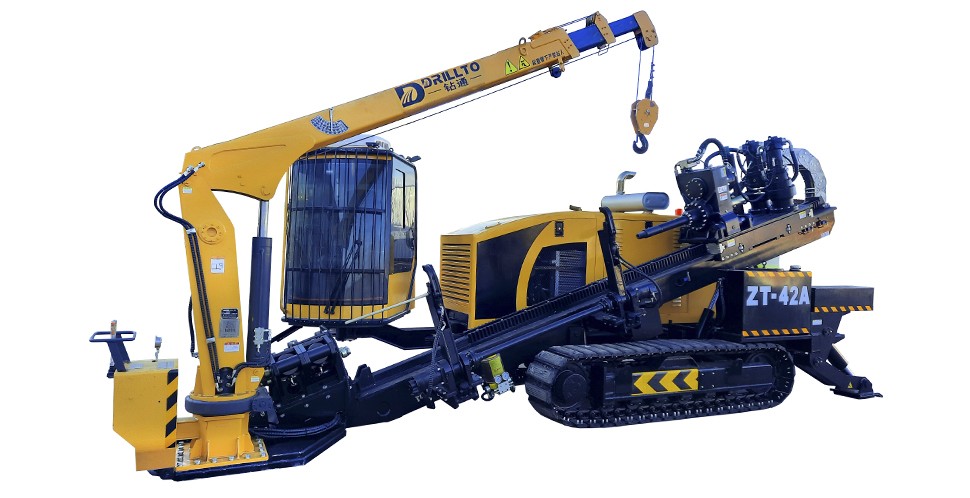

Установка ГНБ DRILLTO ZT 42A.

Установка для горизонтально направленного бурения DRILLTO ZT 42A. Бюджетная модель с мощным двигателем в 179кВт.
Большим крутящим моментом - 18 500Нм, достаточной силой тяги 42тонны, а также высокопроизводительным бентонитовым насосом - 650л/мин, с пропорциональным управлением прямо из кабины оператора. Для бурения установка ГНБ использует штангу - длиной 3м, диаметром 83мм. Аналоги схожие по характеристикам: Goodeng GD 420L, DDW 40/15, DDW 43/20, XCMG XZ420E, FORWARD RX38×160, FORWARD RX45×180, VERMEER C430 NAVIGATOR, VERMEER NAVIGATOR D80X100 SERIES II

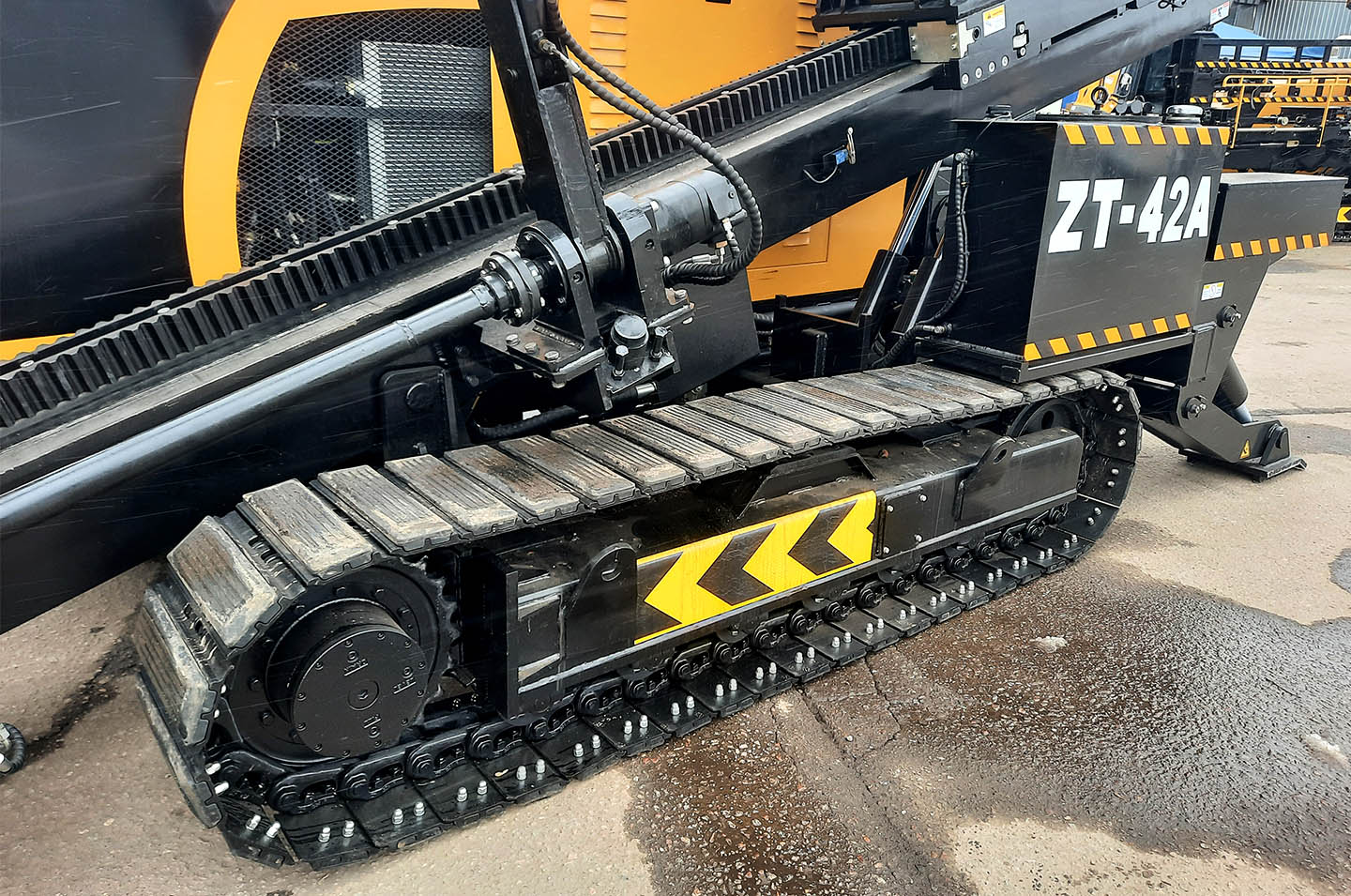

Буровой лафет
Новый дизайн капота придает современный вид буровой машине. Металлические гусеницы с резиновыми проставками - позволяют использовать установку ГНБ в городских условиях не без повреждения дорожного и иного полотна. Сам корпус дополнительно проклеен шумоизолирующим материалом, что понижает громкость (шумность) работы бурового комплекса. Это особенно важно для работы в городах и на объектах с ограничениями по уровню шума.
Буровой лафет может изменять угол входа штанги от 12° до 20°. Также есть возможность установки двухточечной подвески по желанию заказчика.

...

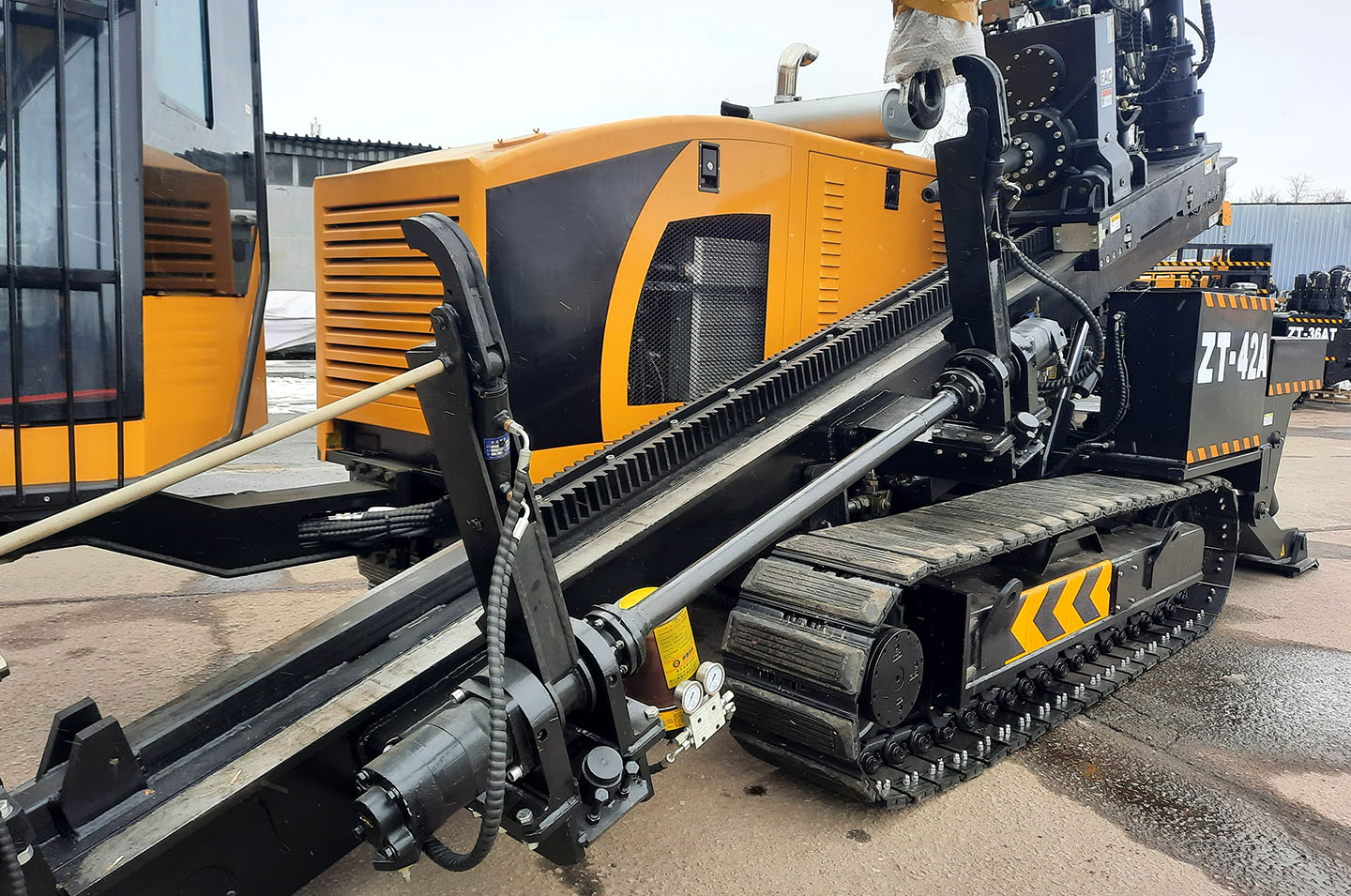

Система подачи штанг (Карусельная)
На данной модели установки ГНБ установлена карусельная подача буровой штанги.
Карусельная подача буровой штанги является более бюджетным, но не менее удобным вариантом. В процессе пилотного бурения - штанги кладутся на два специальных (податчика), которые поднимают штагу и фиксируют ее на буровом лафете. В процессе расширения скважины штанги после выхода с земли откидываются на площадку возле бурового лафета.

...

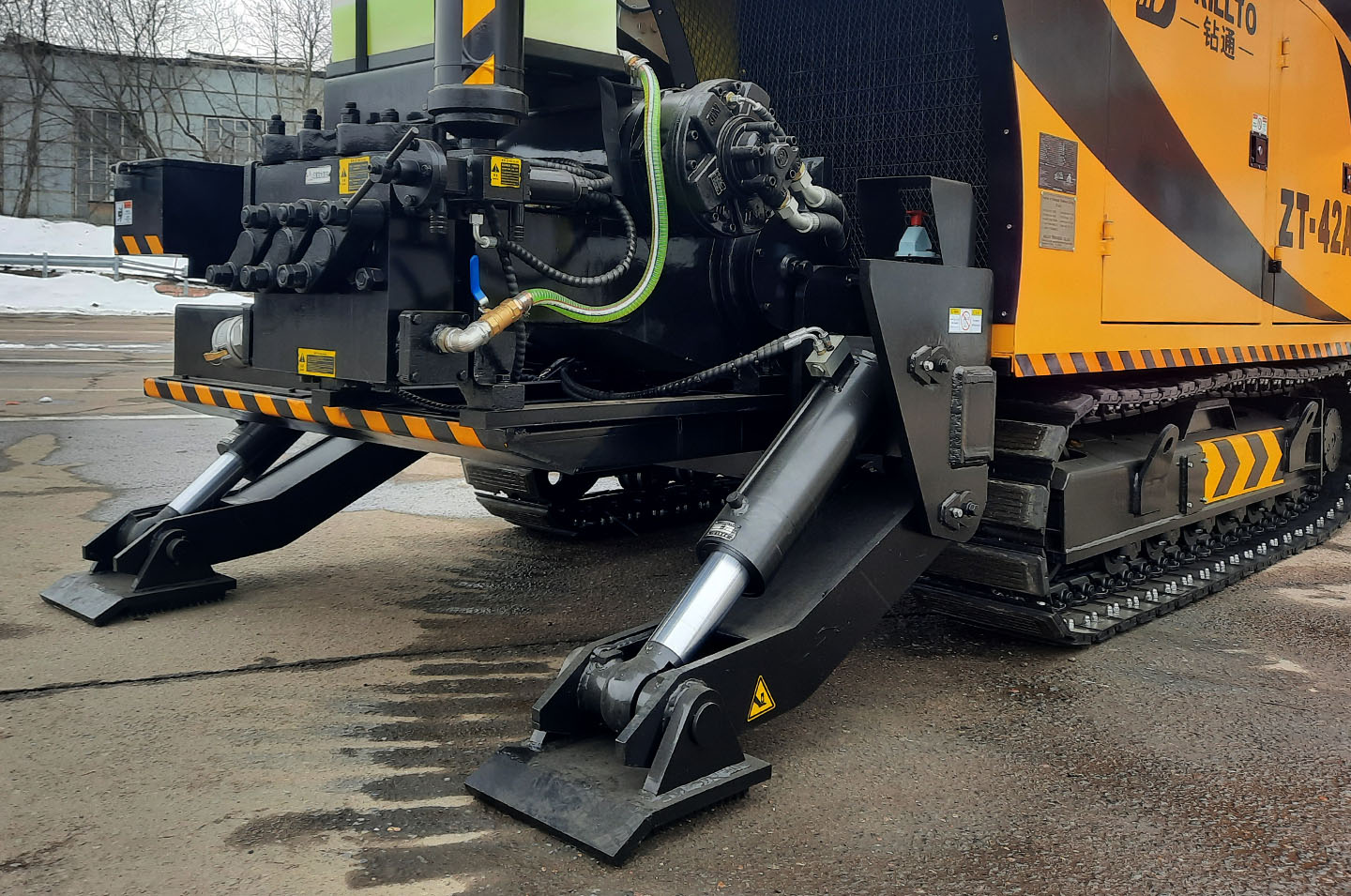

Задние лапы
Устойчивое положение бурового комплекса в процессе бурения обеспечивают задние стабилизаторы. Кроме того их можно использовать для дополнительной фиксации установки при транспортировке.

...
Кабина оператора буровой установки
Угол поворота в 90 градусов и большое панорамное стекло (с решеткой и очистителем) дает оператору прекрасный обзор по всей длине бурового лафета.
Удобное кресло, с регулировками и подлокотниками позволит оператору чувствовать себя комфортно даже при длительной работе на буровом комплексе.
Для работы в зимний период кабина комплектуется отопителем, в летний - кондиционером.

...
Панель управления и дисплей
Напротив кресла оператора расположен дисплей на котором отображаются все необходимые при работе параметры буровой установки.
Слева от оператора располагается панель управления с клавишами управления световой, звуковой индикации, регулировкой оборотов двигателя и дублирующими манометрами. Напротив подлокотников расположено два очень удобных джойстика.


...
Анкерная плита
Надежное анкерение в процессе бурение осуществляется автоматическим анкерителем расположенным на анкерной плите в передней части буровой установки. Всего в анкерную плиту можно забурить до 5ти анкеров.

...
Редуктор вращения буровых штанг
Реечная система привода редуктора обеспечивает плавность хода и запас прочности.
Гидромотор на вращение POCLAIN - надежность и высокие показатели скорости вращения до 175 об/мин.

...
Тиски раскручивания штанг
Неотъемлемая часть ГНБ установки. Позволяют не только облегчить работу оператора буровой, но и уменьшают износ буровых штанг.
Автоматическая система смазки и очиститель буровой штанги - на данной модели присутствует.

...
Буровой насос
Данная модель оснащена мощным бентонитовым насосом производительностью 650л/мин. Насос с керамическими цилиндрами.
Одно из главных преимуществ - пропорциональное управление подачей бентонита прямо из кабины оператора.
Сверху насоса имеется бачек для незамерзающей жидкости.

...
Двигатель буровой установки
Cummins мощность 179кВт; 2200об/мин. Силовой агрегат полностью обеспечивает потребности всех агрегатов установки.
Позволяет развить крутящий момент до 18 500Нм.

...
Гидравлика
Основные элементы гидравлической системы составляют изделия Danfoss (насосы, моторы). Это обеспечивает долговечность, экономичность и стабильность работы гидросистемы.
