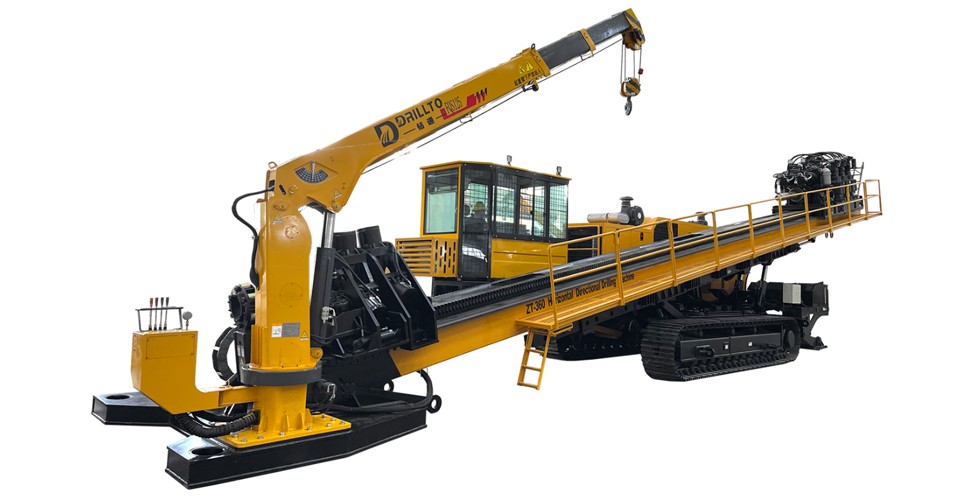

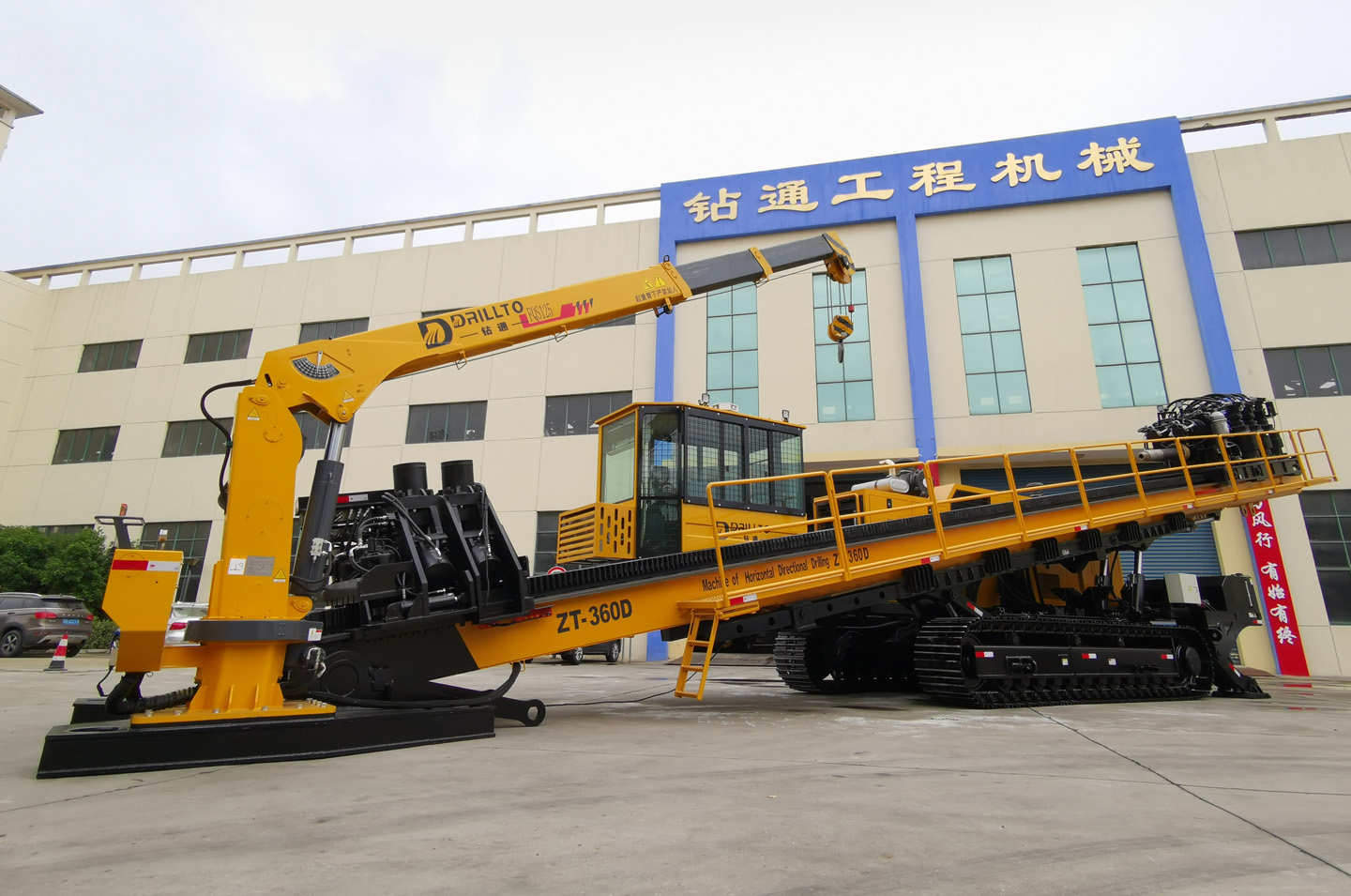

Установка ГНБ DRILL TO ZT-360

Модель в ряде ZT установок Maxi класса. Комплектуется двумя двигателями Cummins мощностью по 264кВт. Данного силового агрегата достаточно развития крутящего момента в 130 000Нм, а скорость вращения ведущего вала может достигать до 98 об/мин. Все это возможно благодаря установленным на машине насосам Sauer-Danfoss. Габариты установки 19800х3850х3700мм и вес 63 500тонн.
...

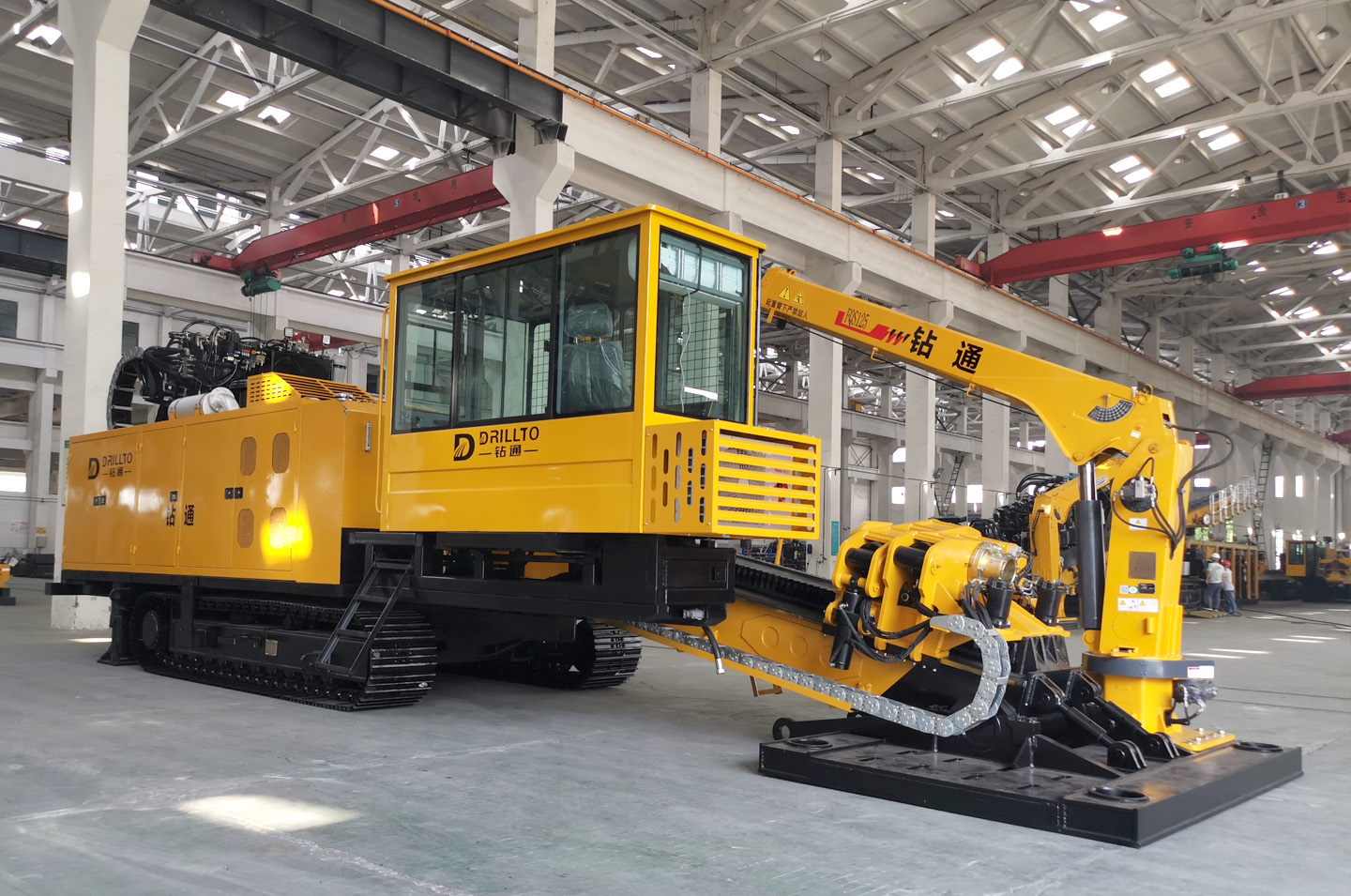

Корпус установки
Дизайн корпуса разработан для наибольшего удобства обслуживания установки. Габариты установки 19800х3850х3700мм и вес 63 500тонн.

...
Буровой лафет
Лафет рассчитанный на углы забуривания 8-16градусов располагается раме с металлическими гусеницами.

...

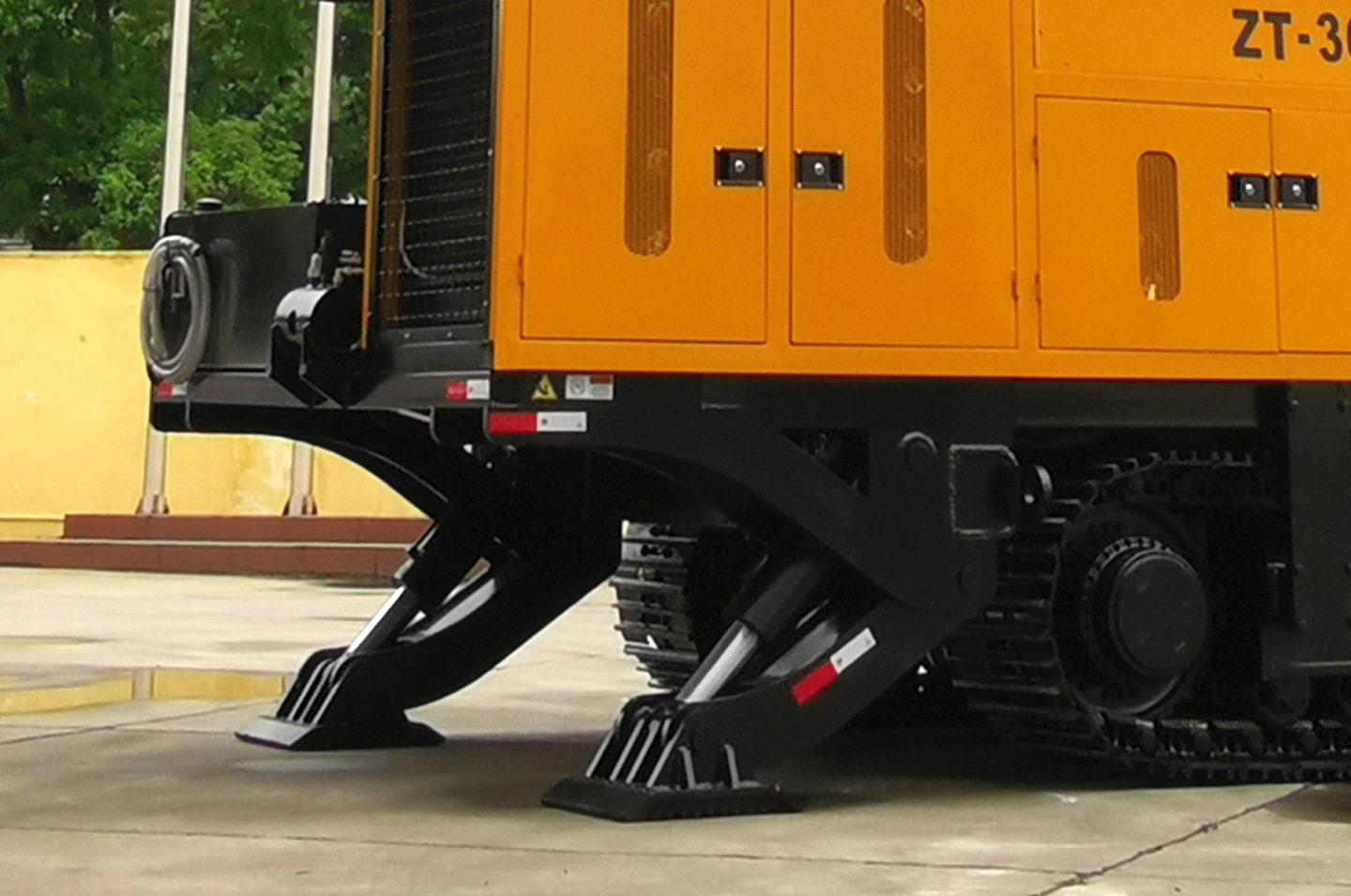

Задние стабилизаторы
Расположенные в задней части два стабилизатора положения фиксируют буровой комплекс не только при бурении, но и при перевозке установки на трале. Управление стабилизаторами производится при помощи выносного пульта оператора.

...
Кабина оператора
Современная кабина оператора на 2-3 человек с панорамным стеклом, защитой и возможностью поворота - дают полный обзор на весь буровой лафет от каретки до тисков. Это позволяет контролировать работу всех систем комплекса не вставая из удобного кресла оператора с множеством регулировок и удобных подлокотников. В кабине есть кондиционер и отопитель для комфортной работы в любое время года. На против кресла оператора находится ЖК монитор для отображения всех параметров работы бурового комплекса. Расположение монитора не загораживает обзор на узлы установки, в тоже время он находится всегда перед глазами оператора. Кабина может быть с подъемным механизмом.


...
Панель управления
На панели управления находится ЖК дисплей для отображения всех необходимых для оператора в процессе бурения параметров.

...
Анкерная плита
В передней части установки расположена плита для забуривания анкеров. Это позволяет надежно зафиксировать буровую установку на месте производства буровых работ.

...
Редуктор вращения штанг
Реечная система привода применяемая на установке позволяет увеличить прочность и плавность хода каретки. Моторы на вращение - позволяют развить крутящий момент до 130 000Нм, а скорость вращения может достигать до 98об/мин

...
Тиски раскручивания штанг
При использовании тисков достигается минимальный износ резьбы буровых штанг. Тиски оборудованы автоматической системой смазки резьбы буровой штанги. Тиски имеют возможность перемещения по рейке.


...
Двигатели
На модели ZT 360D установлено два двигатель CUMMINS мощностью 264кВт. Данных силовых агрегатов достаточно для работы всех узлов бурового комплекса.

...
Гидравлика
Масляные насосы Sauer-Danfoss на вращение, подачу и обратную тягу обеспечивают надежность, стабильность и гарантированную работу гидросистемы установки ГНБ.

...
Кран манипулятор
На машине установлен кран манипулятор грузоподъемностью 5тонн.

...
Моющий пистолет
Предназначен для очитки бурового инструмента и самой машины после бурения.
