БПЛА с неподвижным крылом ГЕОСКАН 701

Геоскан 701 — комплекс для аэрофотосъемки, который соответствует позиции «Беспилотная авиационная система самолетного типа с ДВС» Площадь съемки Длительность полета До 10 часов
Площадь съемки 250 км² (10 см/пикс)

Материалы аэрофотосъемки с Геоскан 701 — набор снимков с точными моментами фотографирования и данные ГНСС-приемника геодезического класса. Результатами дальнейшей обработки данных в программе Agisoft Metashape являются ортофотопланы, цифровые модели местности и цифровые модели рельефа в любой системе координат

ДВС позволяет выполнять полетные задания с длиной маршрута до 1000 км.
Возможность одновременной установки нескольких камер.Бортовой ГНСС-приемник геодезического класса и точное определение момента съемки позволяют достичь высокой точности определения координат центров проекций (КЦП) снимков в режиме PPK/РРР до 1,5 см. Автоматическое построение маршрута для выделенной области и заданных параметров съемки в ПО Geoscan Planner.

Полностью автоматический полет после старта с катапульты. Закончив полет, БПЛА приземлится на парашюте в заданной области. Конвертация ГНСС-данных в RINEX-файл с временными метками моментов фотографирования для расчёта кинематики в любом специализированном ПО.
Возможность кастомизации полезной нагрузки.

Связь между устройствами осуществляется с помощью помехоустойчивого интерфейса CAN.
Аварийный режим работы в случае обледенения трубки ПВД.
Автоматическая проверка всех систем перед запуском.
Наличие автономного бортового самописца.
Автономный полет с отслеживанием положения борта через систему Iridium вне зоны действия радиосвязи с НСУ.
Увеличенный срок службы ДВС достигаемый за счет модернизации.
Гибридная система посадки: парашют с баллонетом.

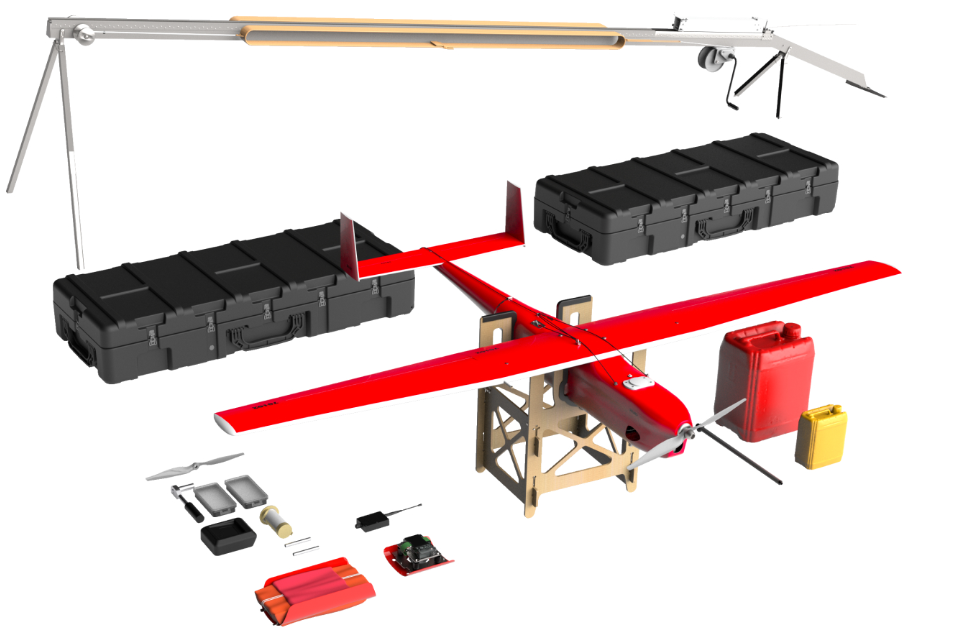

В состав комплекса Геоскан 701 входит беспилотное воздушное судно и пусковая установка, два транспортировочных кейса: для катапульты и для борта. Общая масса составляет 160 кг.

Технические характеристики
Макс. продолжительность полета: 10 ч.

Макс. площадь съемки за один полет: 70 км² (3 см/пикс) / 250 км² (10 см/пикс)

Размах крыла 3,3 м

Скорость полета: 80-120 км/ч

Максимальная взлетная масса: 22 кг

Максимальная масса полезной нагрузки: 3,5 кг

Максимальная протяженность маршрута: 1 000 км

Максимальная высота
полета (над уровнем моря): 4 500 м

Четырёхтактный бензиновый ДВС: объем — 40 см³, мощность — 3.75 л.с.

Время подготовки к взлету: 30 мин.

Взлет/Посадка: С пусковой установки / На парашюте + баллонет

Рабочий диапазон температур: от -40° до 40°С

Габариты кейсов: 170×68×30 см

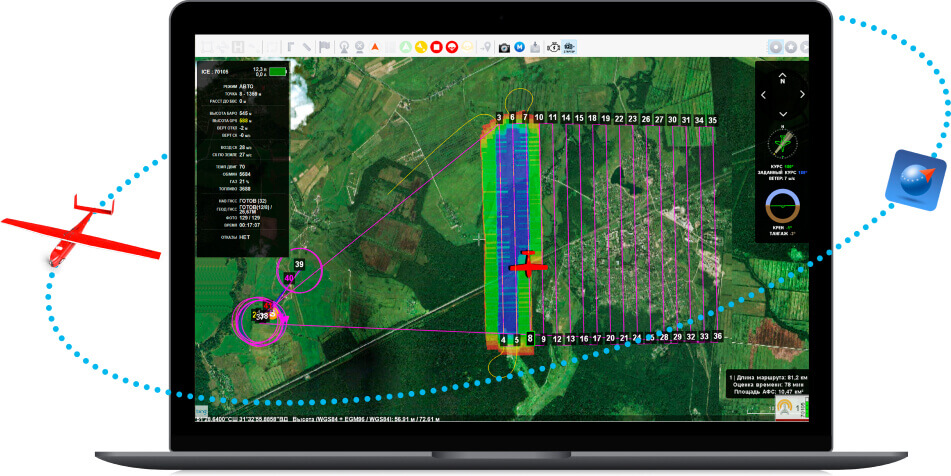

Gеoscan Planner
ПО Gеoscan Planner позволяет строить полетные задания для съемки площадных и линейных объектов, использовать различные режимы полета (по точкам, с учетом рельефа и др.), загружать kml- и kmz-файлы, использовать различные картографические подложки, контролировать полет и вносить изменения в полетное задание в процессе его выполнения. После завершения миссии создается RINEX-файл с временными метками моментов фотографирования.

Особенности Geoscan Planner:

3D-среда для планирования полетных заданий с учетом рельефа
Подгрузка и редактирование пользовательских карт и подложек (wms, wmts, tiff, kmz, tls)
Автоматическое построение полетного задания по kml-файлам
Множество систем координат
Дистанционное ручное управление
Режим плеера
ПО Geoscan Planner входит в комплект поставки.
