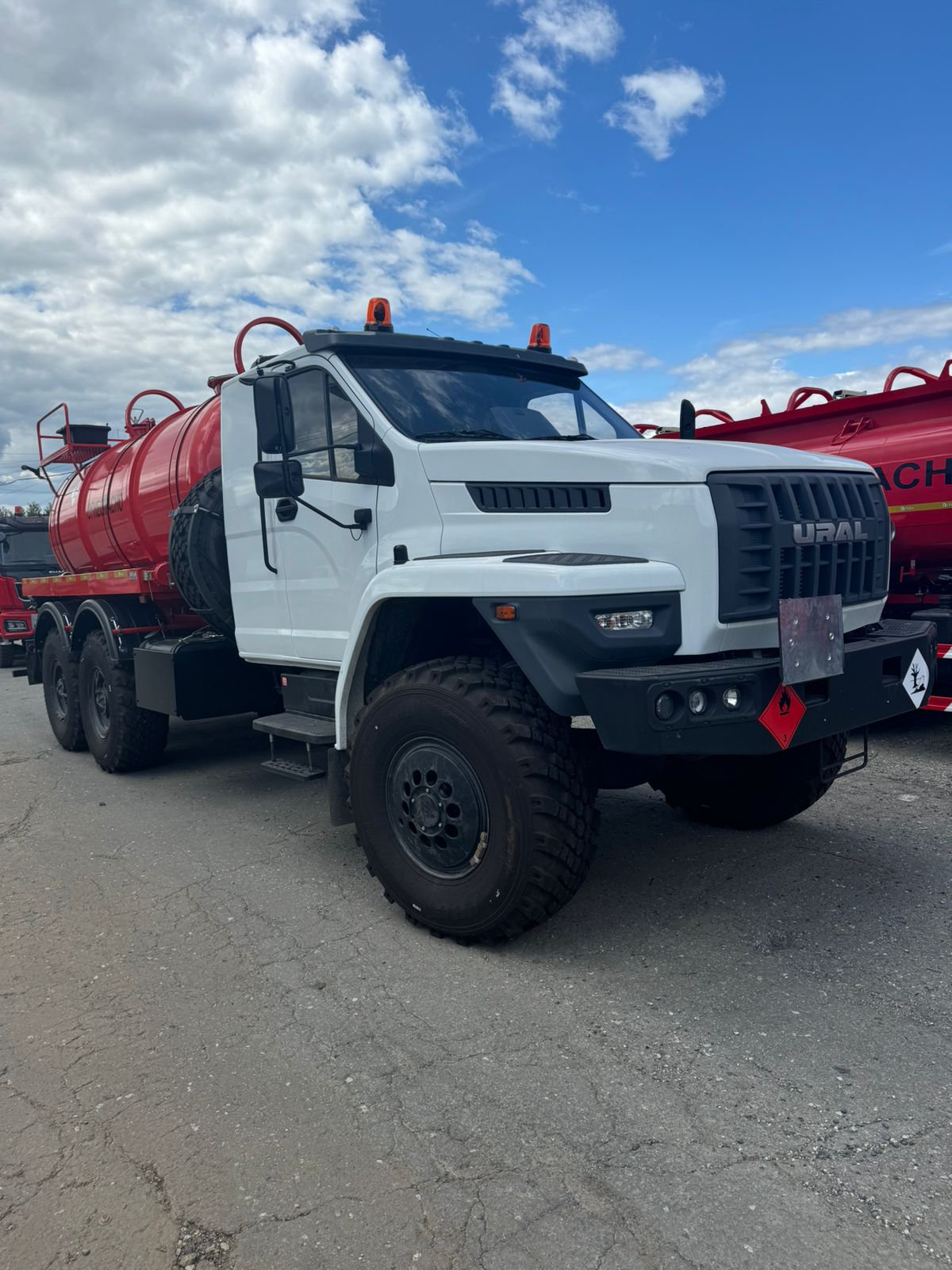

Автоцистерна вакуумная нефтепромысловая для сбора нефти и газоконденсата АКН-10 ОД на Урал NEXT 4320-72Е5 со СПАЛЬНИКОМ, г. Миасс

Автоцистерна Вакуумная АКН-10 ОД
Применяемое шасси Урал NEXT 4320-72Е5, 6х6
ЯМЗ-53623-10 275 л.с., Евро-5
ЯМЗ-1105 (5 ст.)

Цистерна односекционная, круглого сечения, внутри 2 усиленных волнореза.
Сталь низколегированная 09Г2С, 5 мм
Окраска ЛКП импортного производства. Окраска со снятием навески. Цвет на выбор с надписью «Огнеопасно»
Доп. горловина с люком ЛЗ-150 с экологическим коробом, защитные дуги с площадкой обслуживания по всей длине
Подогрев слива от выхлопных газов
Механическое открывание заднего днища
Особенности На технологической вакуумной горловине поворотный дисковый затвор Ду80
На сливном патрубке 2 поворотных дисковых затвора Ду80, с БРС 2”Широкий сливной желоб (как на илосос) + удлинение желоба
Уровнемер стрелочный механический
Петли для ОД нового образца - двойные . инструментальный ящик
Вакуумный насос КО-505А (310 куб.м/ч)
Трехуровневая защита насосов:
- Клапан предохранительный на вакуум и избыточное давление
- Отсечка электронная с глушением двигателя при наполнении цистерны для предотвращения попадания закачиваемой жидкости в насос.
- Два отсечных поплавковых клапана в вакуумной горловине и влагоотделителе
- Влагоотделитель, защитный кожух.
Насос установлен сверху на раме, на площадке обслуживания, за кабиной.

Защита ЛКП Предусмотрена оцинковка элементов, подвергающихся частому воздействию влаги. Сливной желоб, крепежные барашки, крышки люков
По бокам цистерны металлические пеналы по всей длине цистерны
Лестница для работы с горловиной
Площадка обслуживания горловины из просечного металла, перила
Рукав напорно-всасывающий ДУ-75 длиной 6 метров-2шт
Манометр показывающий уровень разряжения, создаваемого насосом внутри цистерны
Небьющееся смотровое окошко на просвет сверху в задней части цистерны с крышкой для очистки окошка, с подсветкой
Освещение Прожектор для освещения области работы оператора машины,
Освещение зоны работы насоса и смотрового окна
Запорная арматура Запорный механизм АНМ-53 Д100мм
Доработка под
перевозку ОГ • Цистерна оранжевого цвета с надписью «ОГНЕОПАСНО» с 3-х сторон,
• искрогаситель,
• экранированная электропроводка,
• барабан заземления,
• цепь снятия статического напряжения на заднем брусе,
• защита топливных баков с 4-х сторон,
• задний защитный противооткатный брус,
• проблесковые маячки оранжевого цвета – 2 шт.,
• огнетушители ОП-8 в пластиковых пеналах – 2 шт.,
• ящик для песка, ящик для кошмы,
• светоотражающая маркировка цистерны, наклейки «Знак опасности», «Знак вещества, опасного для окружающей среды», ограничения скорости «50»,
• кронштейн для информационной таблички класса опасности
• Набор АДР

Автоцистерна вакуумная нефтепромысловая для сбора нефти и газоконденсата АКН-10 ОД на Урал NEXT 4320-72Е5 со СПАЛЬНИКОМ
