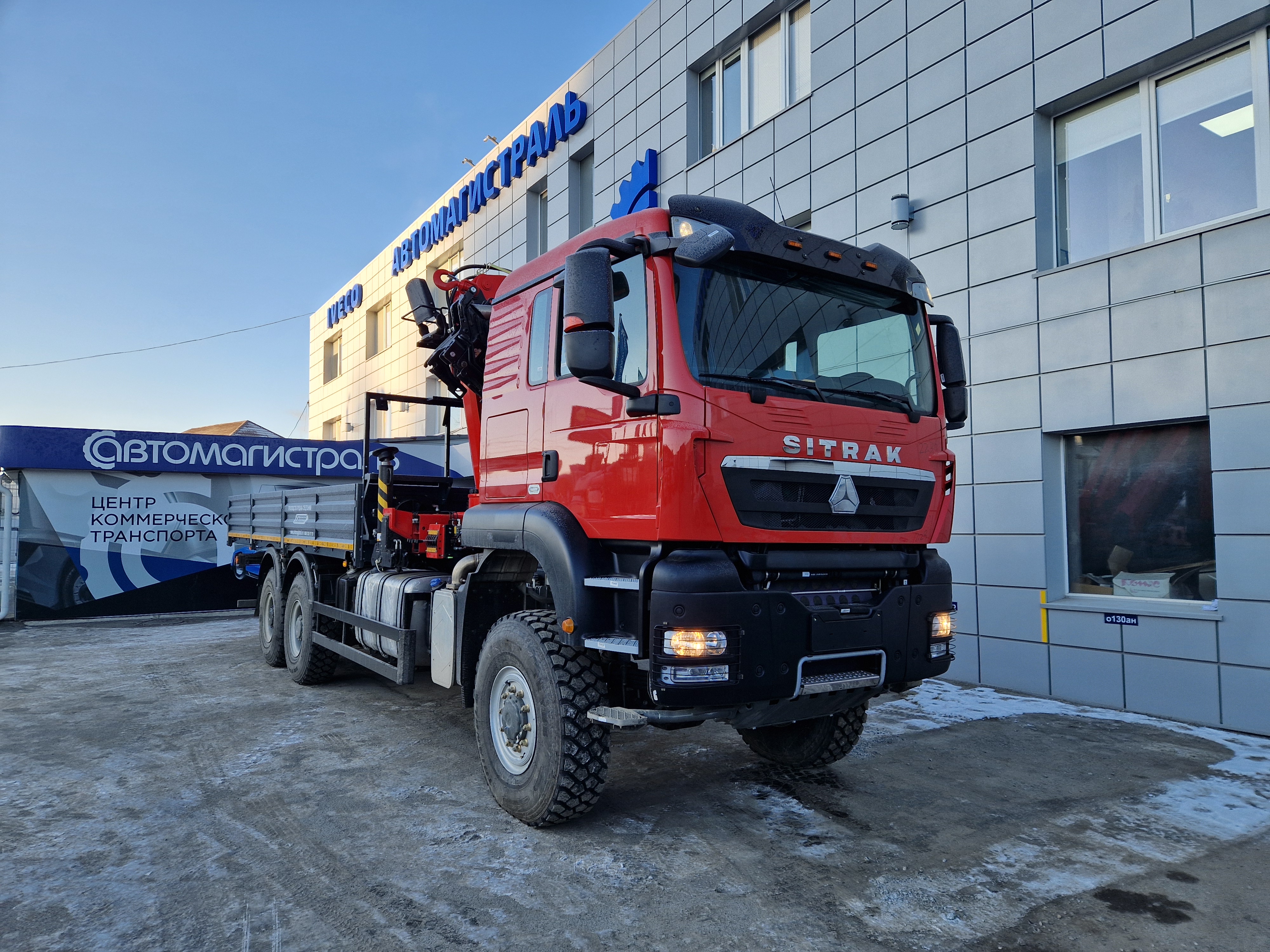

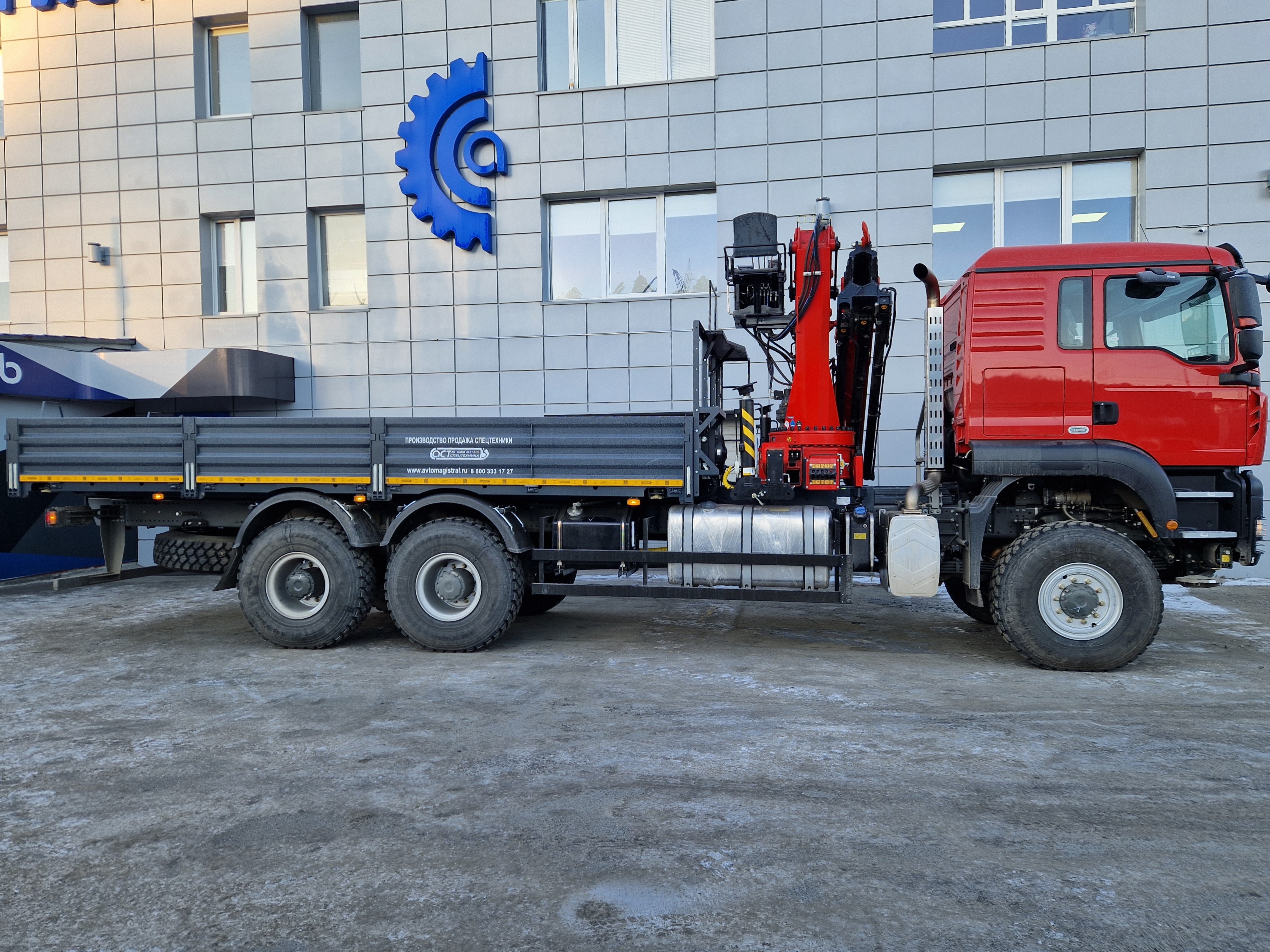

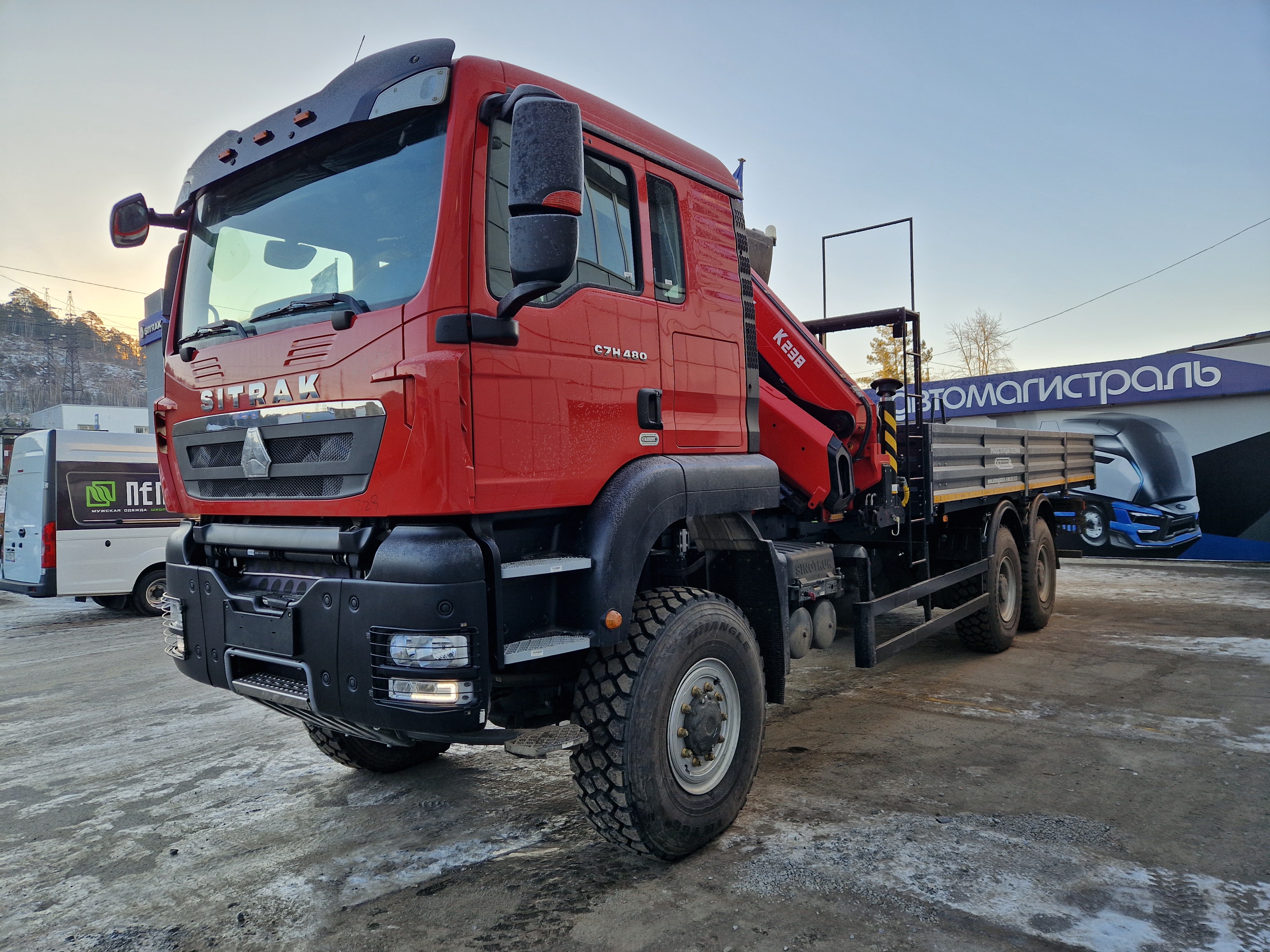

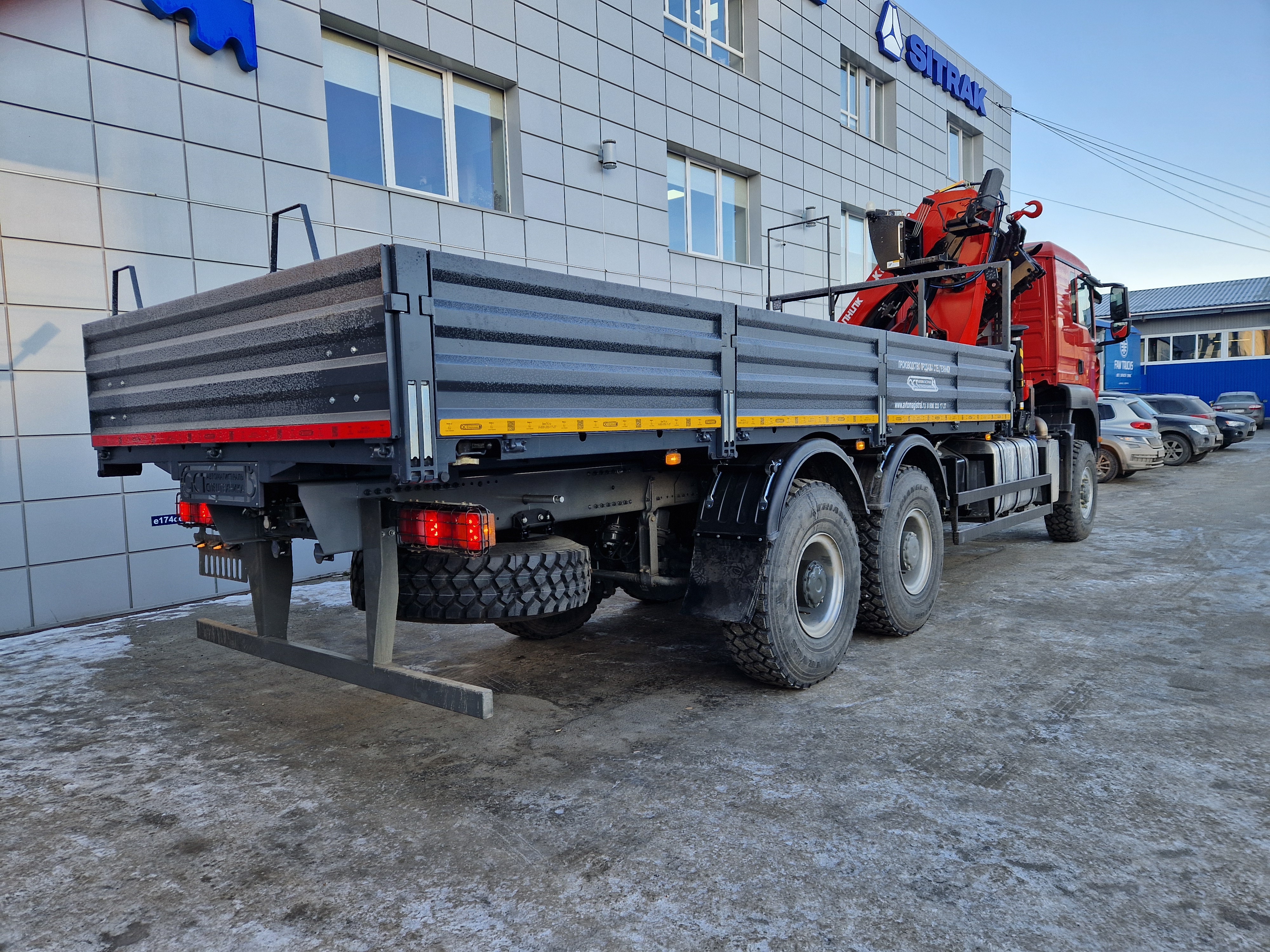

Манипуляторы (КМУ) Sitrak C7H

Технические характеристики Sitrak с КМУ SUNHUNK K-238

Двигатель:
Модель - MC13.48-50
Мощность - 480 л.с.

Коробка передач
Механическая HW25712XSTС + Коробка отбора мощности HW70 (прямого типа)

Нагрузка на передний мост
MVP09, грузоподъемность — 9 тонн, саморегулирующийся рычаг
Нагрузка на заднюю тележку
MCP16ZG, грузоподъемность — 2х16 тонн, передаточное число — 5.26/5.92

Вместимость топливного бака - 600 л

Размер шин - 14/00 R20 (односкат)

Габаритные размеры автомобиля:

Длина, мм - 10975
Ширина, мм - 2527
Высота, мм - 3900

Параметры масс:
Снаряженная масса, кг - 18000
Полная масса, кг - 40000
Грузоподъёмность автомобиля, кг - 20000

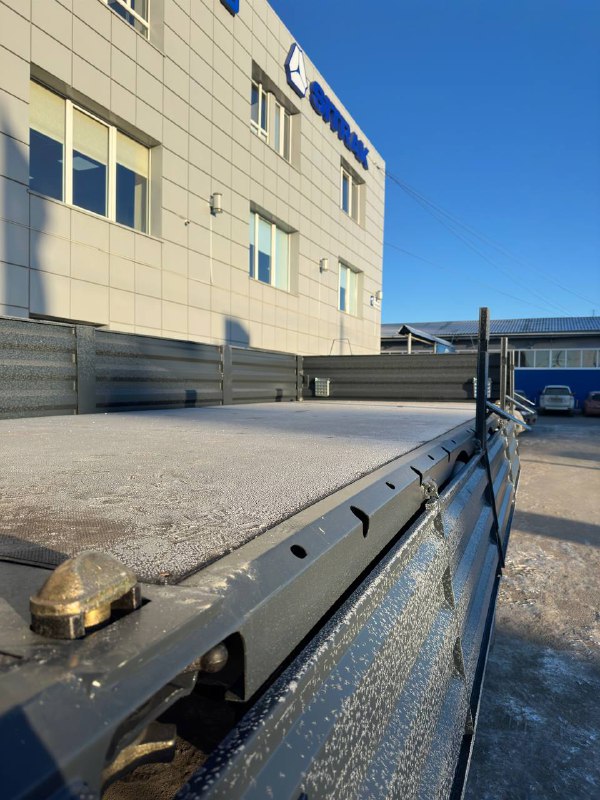

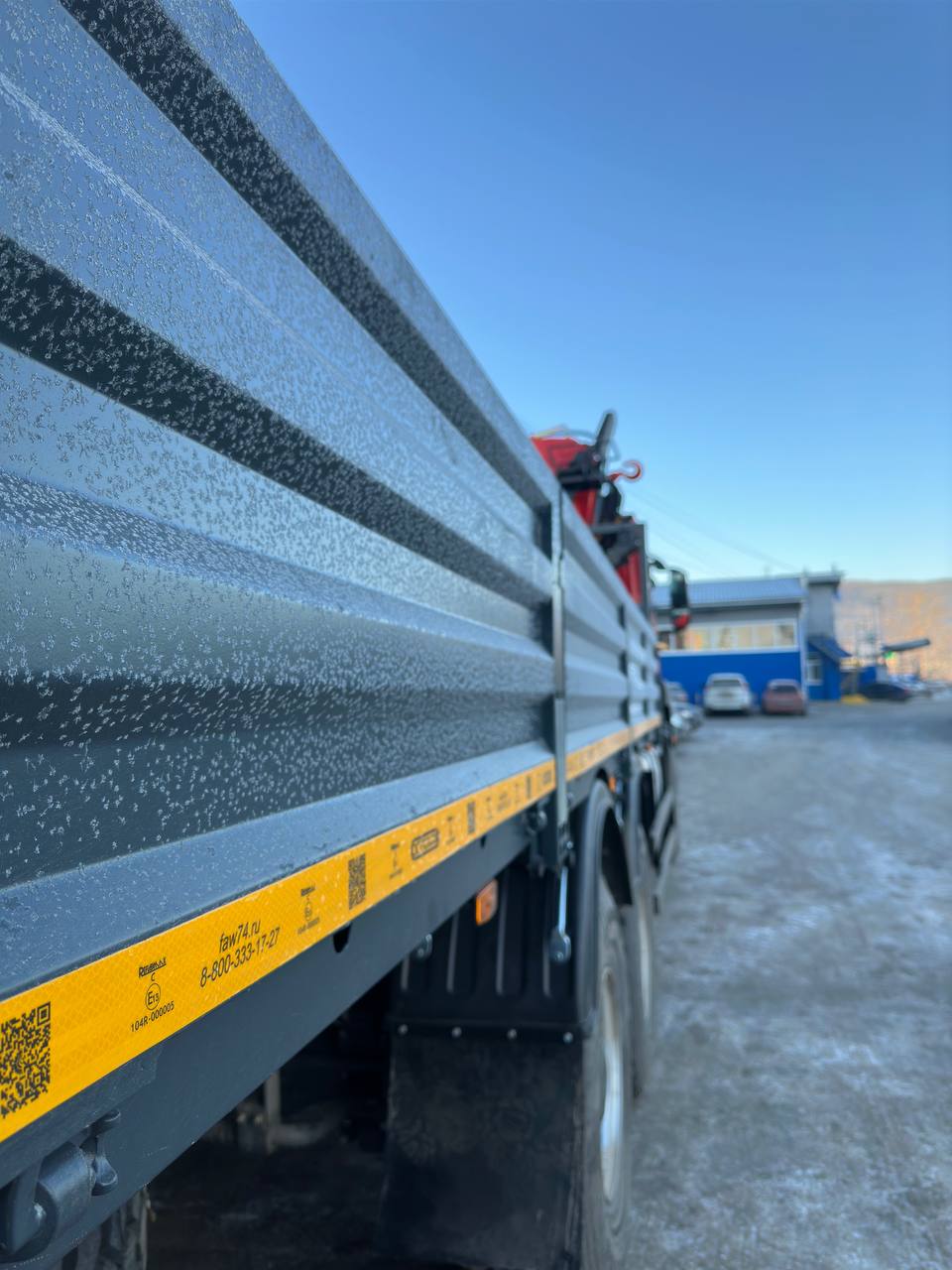

Параметры бортовой платформы:
Длина, мм - 6500
Ширина, мм - 2540
Высота, мм - 600
Материал исполнения: Сталь

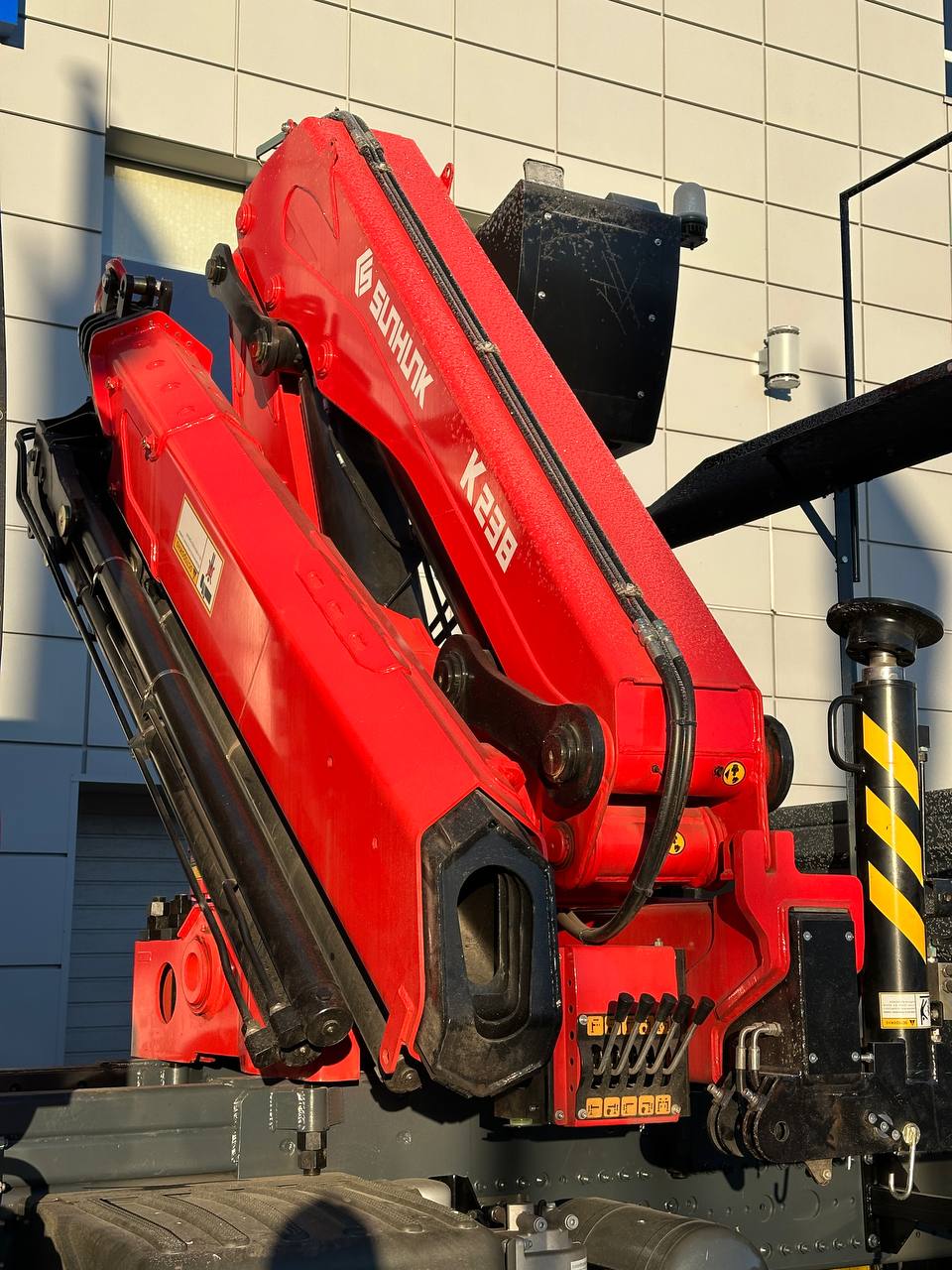

Технические параметры КМУ:
Грузовой момент, Т\м 23,8
Максимальная грузоподъемность 11000
Грузоподъемность по секциям, кг\м
1 5400\4.48
2 3690\6.33
3 2720\8.28
4 2100\10.5
5 1750\12.54
Максимальный рабочий радиус, м 12,54
Максимальная высота подъема, м 14,8
Угол наклона стрелы, гр 86
Аутригеры, м
передние 5,3
задние 5,2
Объем гидросистемы, л 168
