Технические характеристики
ХАРАКТЕРИСТИКИ ШАССИ

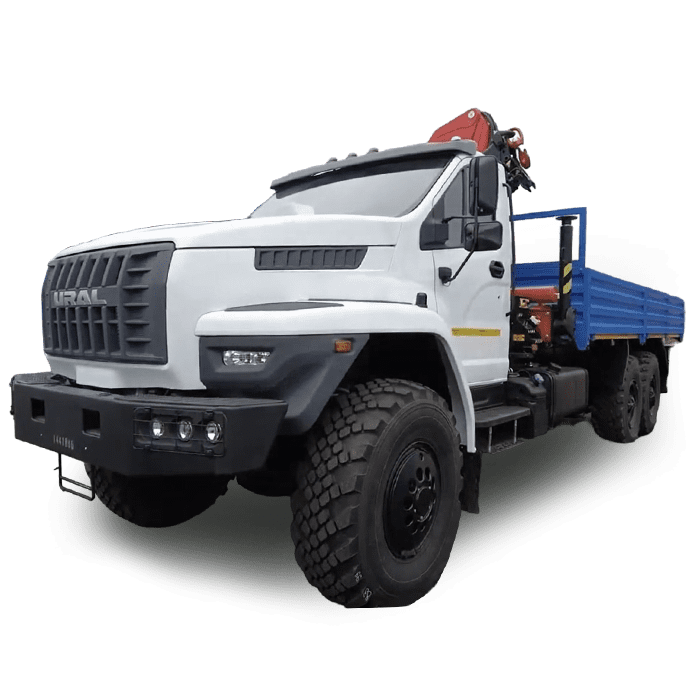

Модель УРАЛ 4320-72
Полная масса, кг 21 300 / 22 500
Двигатель ЯМЗ-536
Полезная мощность (нетто), л.с. 283
Максимальная частота вращения, мин-1 2 300
Максимальный крутящий момент, кгс*м 120
Частота вращения при максимальном крутящем моменте, мин-1 1 300 - 1 600
Коробка передач ЯМЗ-1105, механическая, 5 ст.
Раздаточная коробка АО «АЗ УРАЛ», 2-х ступ. с межосевым дифференциалом (высшая передача 1,04; низшая передача 2,15)
Кабина NEXT, за двигателем, трехместная
Платформа Колесная база - 4 755 мм.
Ведущие мосты АО «A3 «УРАЛ», передаточное число 7,49
Емкость топливного бака, л 300
Шины 425/85 R21
Привод тормозной системы Пневматический
Предпусковой подогреватель 14ТС+10Е4
ХАРАКТЕРИСТИКИ КРАНА-МАНИПУЛЯТОРА
Модель ИМ-150N
Грузовой момент, тм 14,3
Максимальная грузоподъемность, кг 6 100
Максимальный вылет стрелы, м 8,1
Рабочая температура окружающей среды, °C -40...+40
Максимальная высота подъема / глубина опускания, м 19,5 / 19,5
Способ управления Гидравлический
Угол поворота колонны, град. 420
Место управления С сиденья
Транспортное положение опор Вверх
Способ выдвижения опор Гидравлический
Стандартная база опор, мм 5 630
Масса без гидронасоса и рабочей жидкости, кг 2 900
Емкость гидробака, л (полная / max / min) 127 / 120 / 103
Производительность насоса, л/мин 60
Рабочее давление, МПа 24
Размер по осям шпилек, мм 703
Размер для монтажа на раме, мм 1 200
