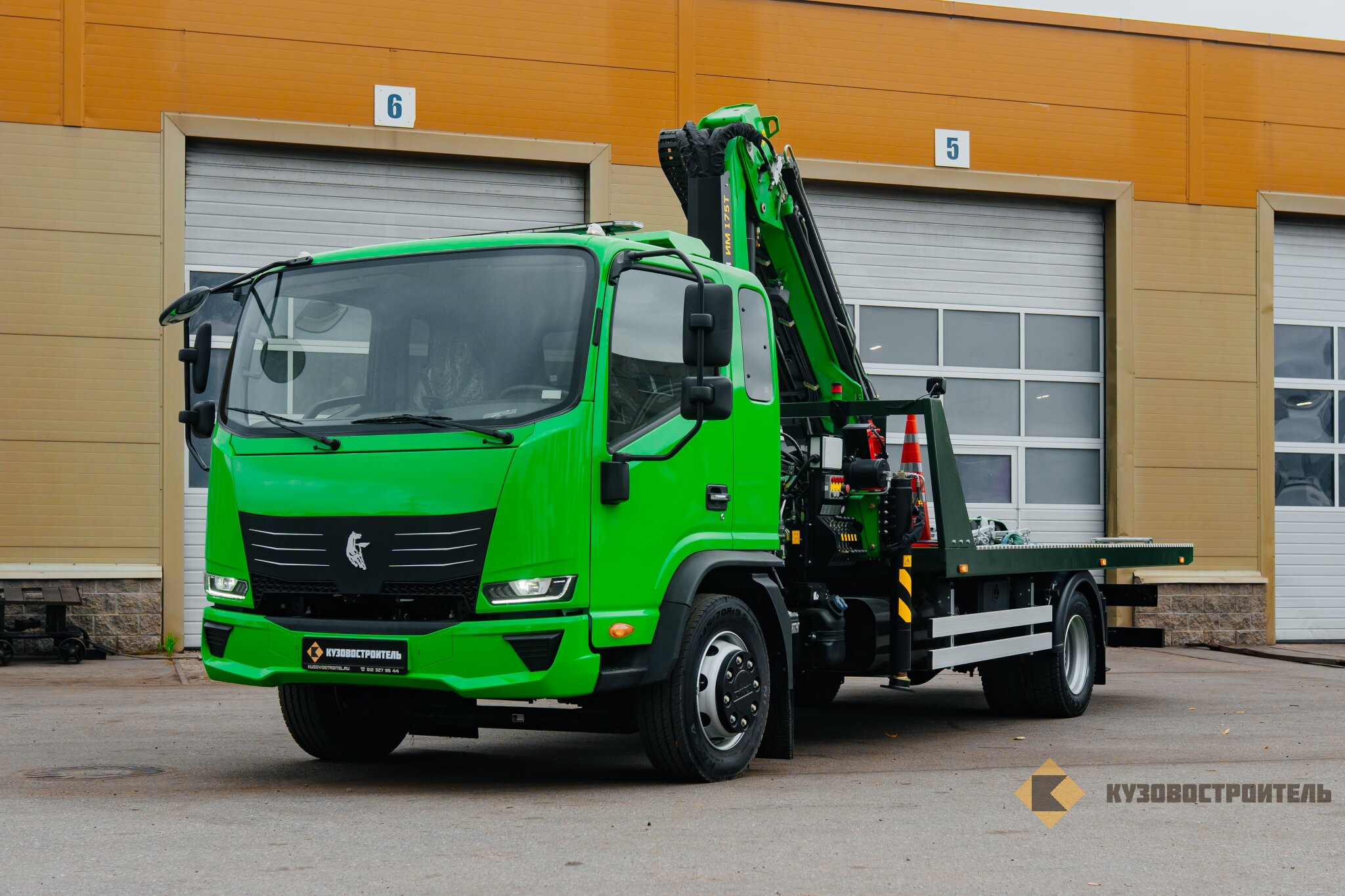

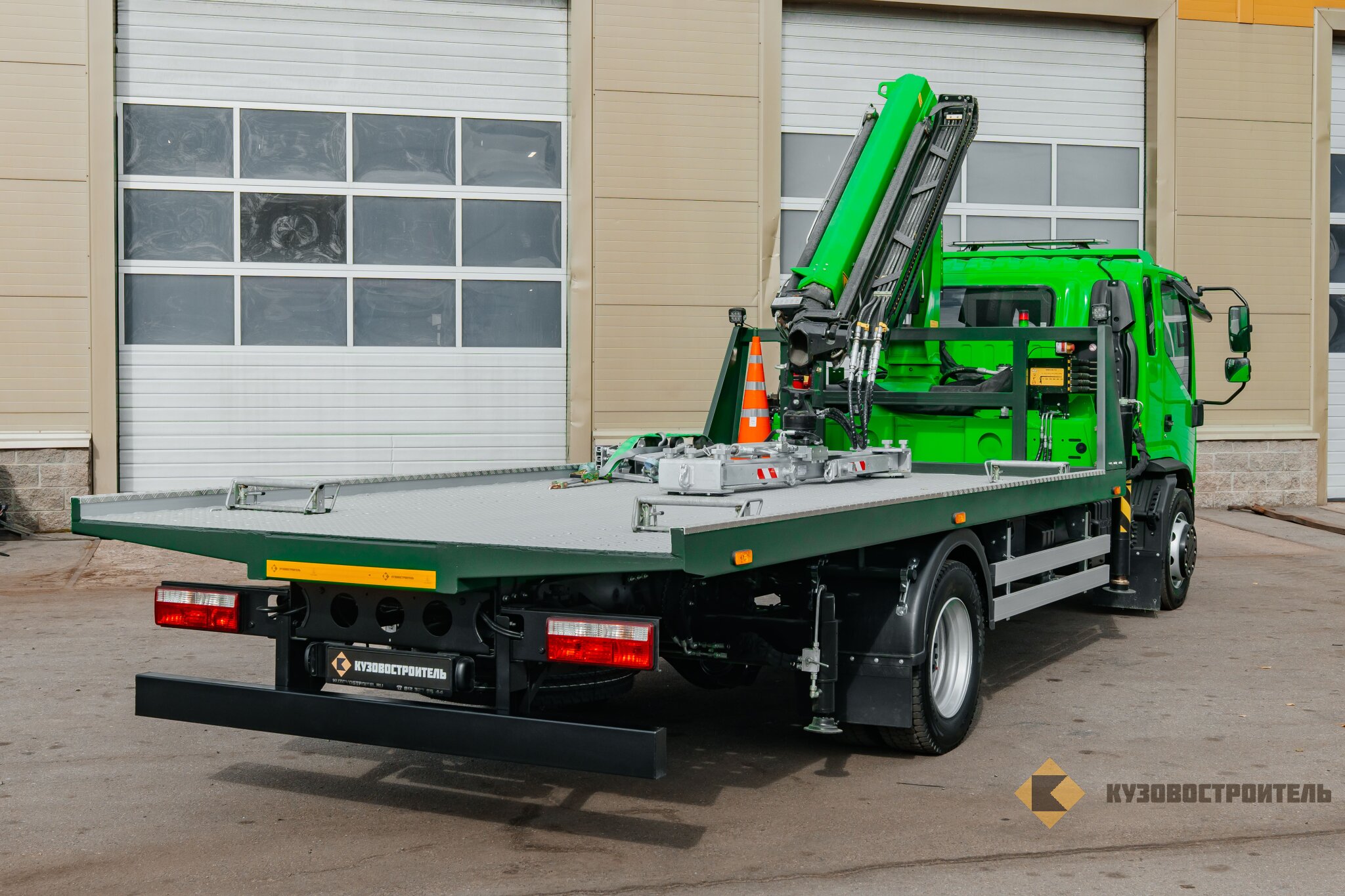

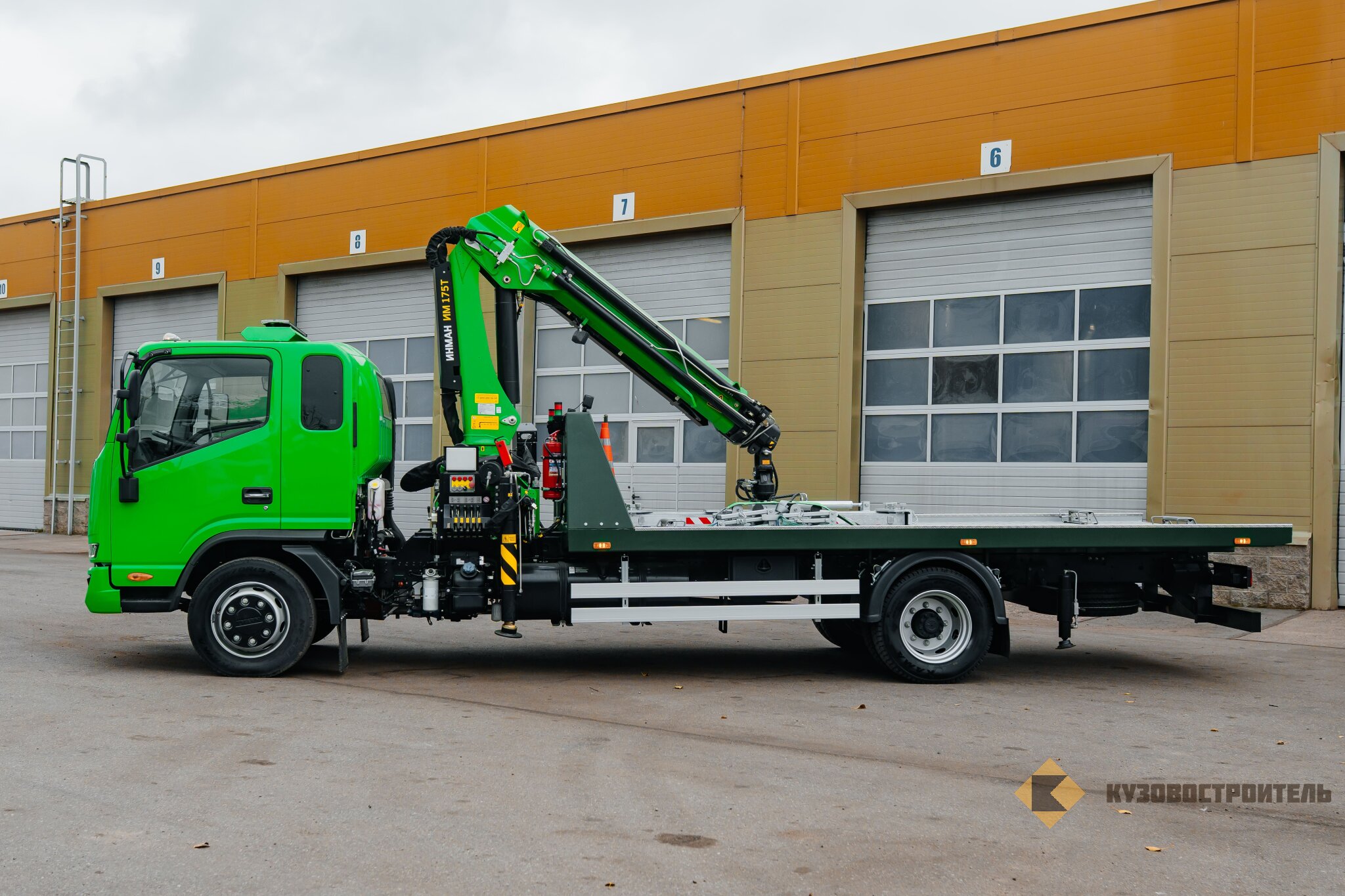

Эвакуатор КАМАЗ КОМПАС 12 со стационарной платформой и кран-манипуляторной установкой ИНМАН IM 175T

Тип оборудования: Эвакуатор с КМУ и стационарной платформой для легкового и легкого коммерческого транспорта
Марка шасси: КАМАЗ КОМПАС 12
Модель шасси: 43082-47511-H5
Мощность двигателя, лс: 166
Грузоподъемность, кг: 4010
Надстройка: ИНМАН IM 175T
Колёсная формула: 4х2
Шасси подробнее: № Характеристики Ед.изм Значение

1 Базовое шасси (марка,модель), шт - КАМАЗ КОМПАС 12, 43082-47511-H5
1.1 Колесная формула - 4х2
1.2 Категория - N2
1.3 Максимальная скорость, Км/ч - 90
1.4 Полная масса, кг - 11990
1.5 Снаряженная масса шасси, кг - 4130
1.6 Снаряженная масса ТС, кг - 7980
1.7 Грузоподъемность шасси, кг - 7860
1.8 Грузоподъемность ТС, кг - 4010
1.9 Габаритные размеры шасси, длина, мм - 8287
1.10 Габаритные размеры ТС, длина, мм - 8390
1.11 Габаритные размеры шасси, ширина, мм - 2345
1.12 Габаритные размеры ТС, ширина, мм - 2500
1.13 Габаритные размеры шасси, высота, мм - 2380
1.14 Габаритные размеры ТС, высота, мм - 3366
1.15 Колесная база, мм - 4697,1
1.16 Колея передняя/ задняя, мм Колея передняя/ задняя
1.17 Дорожный просвет, мм - 186
1.18 Внешний габаритный радиус поворота (по переднему буферу) не более, м - 9,7
1.19 Угол преодолеваемого подъема, % (град) - 24 (14°)
1.20 Кабина, тип - Цельнометаллическая, тоннельного типа, трёхместная
1.21 Кабина, ширина, мм - 1995
1.22 Подвеска кабины - 4‑х точечная, спереди на торсионе, сзади на резиноупругих элементах
1.23 Топливный бак, л - 220
1.24 Двигатель, тип - Четырехтактный дизель (Common Rail), с турбонаддувом
1.25 Двигатель, экологический класс - 5
1.26 Двигатель, рабочий объем, л - 3,8
1.27 Двигатель, степень сжатия - 17,2
1.28 Двигатель, максимальная мощность - 122 кВт (166 л.с.) / 2 600 об/мин
1.29 Двигатель, Макс. крутящий момент - 592 Нм при 1300 – 1700 об/мин
1.30 Двигатель, Обработка выхлопных газов - SCR (Selective Catalytic Reduction, селективное/выборочное каталитическое восстановление)
1.31 Коробка передач, тип - Механическая, 6 ст. (Fast Gear 6DS60T)
1.32 Передаточные числа - 1 – 6,640 / 2 – 4,010 / 3 – 2,420 / 4 – 1,520 / 5 – 1,000 / 6 – 0,780 / R – 6.110
1.33 Сцепление - Однодисковое сухое, привод: гидравлический с пневматическим усилителем
1.34 Главная передача - Гипоидная
1.35 Передаточное число г/п - 4,875
1.36 ТОРМОЗНАЯ СИСТЕМА, тип - Пневматическая
1.37 Передние / задние механизмы - Барабанные
1.38 Вспомогательный моторный тормоз - есть
1.39 Подвеска - Рессорная, полуэллиптические рессоры с амортизаторами на передней оси
1.40 ЭЛЕКТРОННЫЕ СИСТЕМЫ БЕЗОПАСНОСТИ - Антиблокировочная система ABS, с противобуксовочной системой ASR и системой курсовой устойчивости ESC (Electronic Stability Control)
1.41 РУЛЕВОЕ УПРАВЛЕНИЕ - Привод с гидроусилителем
1.42 РАМА, тип - Лестничного типа с лонжеронами постоянного сечения
1.43 Размер лонжерона, мм - 230 х 75 х 6
1.44 Расстояние между лонжеронами, мм - 865

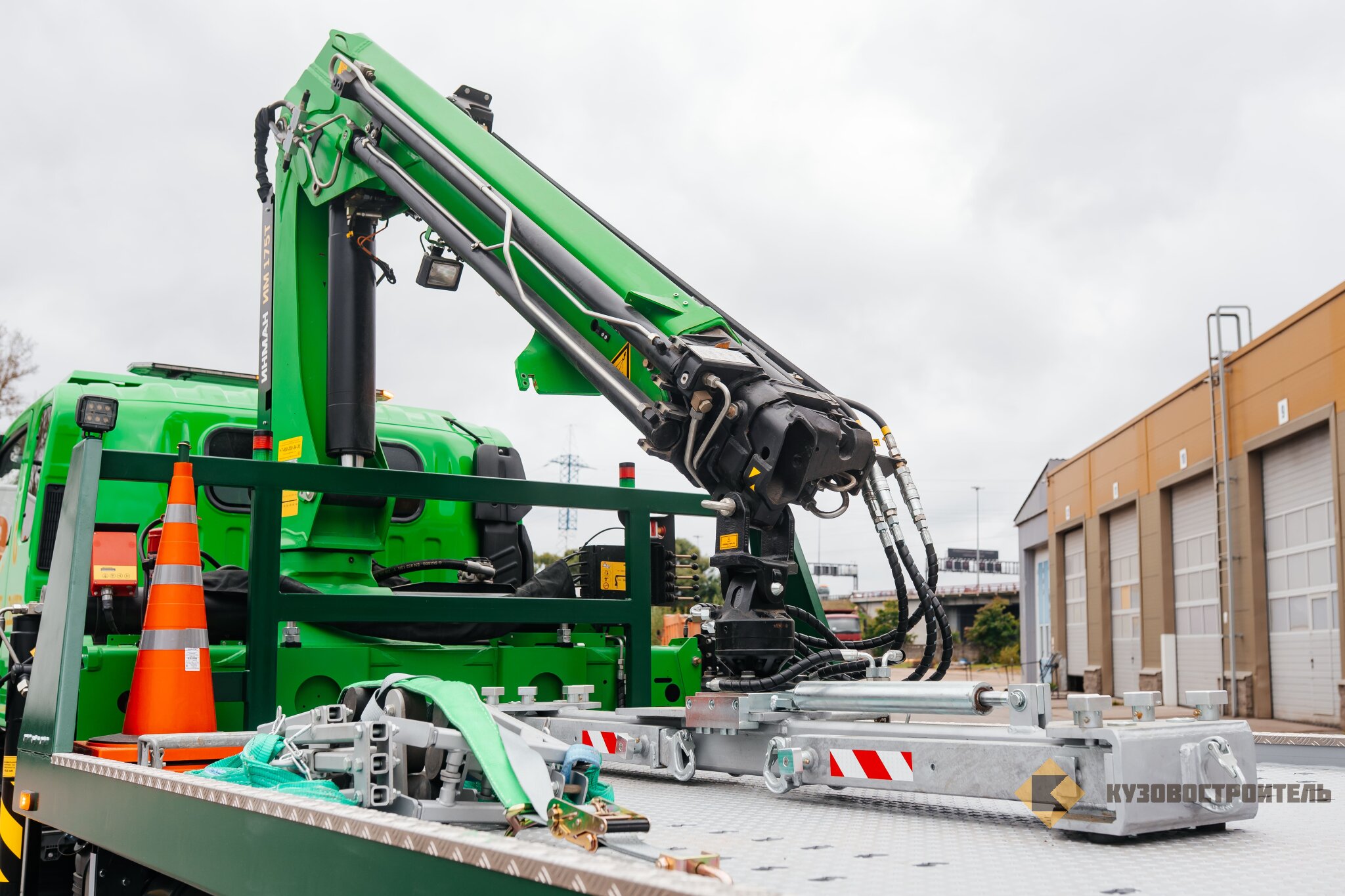

Надстройка подробнее: 2 Краноманипуляторная установка (КМУ) - ИНМАН IM 175T
2.1 Тип - Шарнирно-сочлененная КМУ
2.2 Тип основания - Стандартное исполнение для монтажа на шасси
2.3 Электрика, В - 24
2.4 Тип управления - Управление с земли
2.5 Система аутригеров - Выдвижные балки с гидравлическим выдвижением
2.6 Опорные цилиндры - Опоры неповорот., с автомат. Открыванием гидрозамка
2.7 Управление опорами - Управление с земли
2.8 Гидравлические выдвижные
секции стрелы - Кран с 4 секциями телескопирования
2.9 Защита от перегрузки - Гидравлическая защита от перегрузки
2.10 Максимальный грузовой момент, тм - 16,38
2.11 Грузоподъемность на максимальном рабочем вылете, кг - 1460
2.12 Грузоподъемность на минимальном рабочем вылет, кг - 6300
2.13 Вылет, максимальный рабочий, м - 10,0
2.14 Вылет, минимальный рабочий, м - 2,6
2.15 Максимальная высота подъема, м - 13,1
2.16 Максимальная глубина опускания, м - 5,4
2.17 Угол поворота колонны, град - 200
2.18 Крутящий момент механизма поворота, кНм - 24,4
2.19 Рабочее давление системы, МПа - 32
2.20 Расход гидросистемы, л/мин - 40-50
2.21 объем бака: Vобщ., л - 80
2.22 Масса гидробака, кг - 33
2.23 Масса КМУ, кг - 1950
2.24 Высота КМУ в транспортном положении, мм - 2280
2.25 Ширина КМУ в транспортном положении, мм - 980
2.26 Размах аутригеров, мм - 6600
2.27 Усилие цилиндра аутригера, кН - 69,6
2.28 Диаметр гидроцилиндра аутригера, мм - 107
2.29 Диаметр

3 Платформа - Кузовостроитель СТ175T.02.43082
3.1 Платформа, тип - стационарная
3.2 Длина платформы, мм - 5300
3.3 Ширина платформы, внешняя, мм - 2500
3.4 Ширина платформы, внутренняя, мм - 2400
3.5 Полезная длина платформы, мм - 4830
3.6 Толщина пола платформы, мм - 6
3.7 Тип пола - Рифленый, перфорированный
3.8 Антикоррозийное покрытие - Защитное, антикоррозийное покрытие

4 Ящик инструментальный, шт - 2
4.1 тип - Пластиковый, герметичный
4.2 длина, мм - 500
4.3 ширина, мм - 400
4.4 высота, мм - 365

5 Дополнительные аутригеры - Кузовостроитель 1FK
5.1 тип - гидравлические
5.2 Дополнительные аутригеры размах (по центрам опор), мм - 2000

6 Монтаж на шасси
6.1 Тип крепления - 4 шпильки
6.2 Шпилька ,диаметр, мм - 30
6.3 Шпилька, шаг резьбы - 1,5
6.4 Гайка, шт - 2
6.5 Гайка, тип - М30х1,5
6.6 Шайба, шт - 4
6.7 Стакан, шт - 4
6.8 Внутренний диаметр стакана, мм - 33

7 Электрооборудование дополнительное
7.1 Балка проблесковая, мм - 1200
7.2 Габаритные огни, шт - 3
7.3 Фонарь рабочего света, шт - 3
7.4 Мощность фонаря рабочего света, Вт - 27
7.5 Проблесковый маяк 6 диодов, шт - 4
7.6 Управление светом (проблесковые маяки) - Кнопочное+радиопульт, возможность управления со смартфона.
1 - включение передних стробоскопов
2 - включение проблесковой балки на крыше
3 - включение рабочих фонарей на платформе

8 Комплектация
8.1 Упор колесный, шт - 4
8.2 Колесный захват, шт - 4
8.3 Знак аварийной остановки, шт - 2
8.4 Конус сигнальный 750мм, ГОСТ, морозостойкий с утяжелителем, шт - 2
8.5 Огнетушитель 5 литров, шт - 2
8.6 Кронштейн крепления огнетушителей, шт - 2
8.7 Домкрат бутылочный, гидравлический, шт - 1
8.8 Ключ балонный, шт - 1
8.9 Стропа для крепления колес к платформе с прорезиненной накладкой, шт - 4
8.9 Стропа для колесного захвата, много петлевая 0-1.1-1.3-1.5-1.7-2.0, шт - 4
8.10 Ротатор полноповоротный 4500 кг с функцией быстрого останова и фиксацией, шт - 1
8.11 Траверса гидравлическая, оцинкованная, складная с телескопически раздвижными лучами, с гидроцилиндром центрирования центра тяжести, г/п 4500 кг, шт - 1
