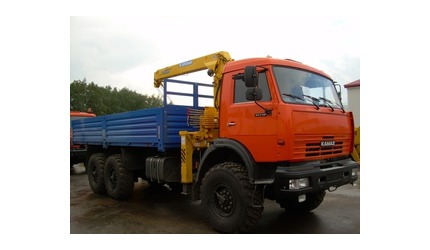

SOOSAN SCS 513

Технические характеристики SOOSAN SCS 513
1. Основные характеристики КМУ
1.1. Грузовой момент, тм 11,0
1.2. Грузоподъемность нетто, т:
основного подъема:
максимальная 4,8
на максимальном вылете 2,71
1.3. Вылет, м:
основного подъема:
максимальный 8,0
минимальный 1,0
1.4. Максимальная высота подъема, м 10,1
2. Грузовысотные характеристики
Вылет,М Длина Стрелы
3,2 6,0 8,0
1 4810
2 4810 4810
3 3640 3640 2710
4 3400 2710 2710
5 2130 2130
6 1890 1720
7 1400
7,5 1200
3. Максимальное/минимальное время полного движения механизма стреловогооборудования в обоих направлениях, с :
без груза
подъема стрелы 10
выдвижения секций стрелы 17,5
втягивания секций стрелы 17,5
4. Частота вращения, рад/с (об/мин) 2
5. Угол поворота, радианы (градусы):
без груза без ограничения
с грузом без ограничения
6. Максимальный крутящий момент механизма поворота, кН / м 30,4
7. Место управления
при работе с левого или правого пульта управления на раме
при установке на выносные опоры с левого или правого пульта управления на раме
8. Способ управления гидравлический
9. Способ токоподвода к КМУ -
10. Масса КМУ, т 2,16
